        臭氧產生電源電路開關電源由汽車繼電器K2常開接點K2

        發布日期: 2021-12-25 06:48 瀏覽:146
        核心摘要:故障現象:紅外線消毒功能正常,臭氧(O3)消毒無法進行。 檢修:很明顯故障在臭氧發生電路部分,局部電路見附圖所示。臭氧發生電路電源由繼電器K2常開接點K2-1控制。需要用具氧消毒時,按開關S3,電容C
        常見故障狀況:紅外線消毒作用一切正常,臭氧(O3)消毒殺菌沒法開展。

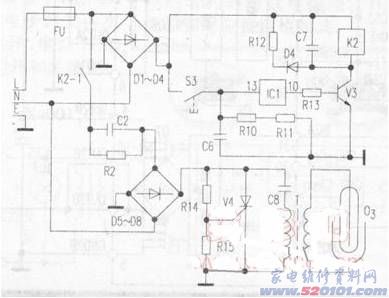

        維修:很顯著常見故障在臭氧產生電源電路一部分,部分電源電路見圖下所顯示。
        點一下變大
        臭氧產生電源電路開關電源由汽車繼電器K2常開接點K2-1操縱。必須用品氧消毒殺菌時,按電源開關S3,電容器C6被電池充電,場效應管IC113腳為高電平,⑩腳導出也為高電平,該高電平經電阻器R13邊加個三極管V3b極,V3飽和狀態導通,汽車繼電器K2吸合,其常開接點K2-1合閉接入220V電壓至整流器全橋D5~D8。經其整流后導出直流電壓向電容器C8電池充電,與此同時該直流電壓經電阻器R14、R15構成的分壓電路分壓電路后做為晶閘管管V4的開啟工作電壓加于開啟電級,晶閘管管V4導通,C8經V4及高壓脈沖變電器T初中級充放電。因為V4持續導通/截至;C8持續充放電/電池充電,在次級線圈磁感應出數干伏高壓脈沖,談高壓脈沖加于臭氧管兩金屬電極間,使氣體水解轉化成臭氧對物件開展消毒殺菌。臭氧消毒沒法開展,應查汽車繼電器K2已一切正常吸合,其常開接點K2-1已接入,表明場效應管IC1、電容器C6、三極管V3等末毀壞,然后查驗整流器全橋D5~D8輸出電壓一切正常。猜疑晶閘管管V4毀壞或電容器C8毀壞而沒法充/充放電。拆下來V4查驗損壞,用同型管拆換后恢復過來。
