[例1]常見故障狀況：插電指示燈沒亮，沒法加溫食品類。

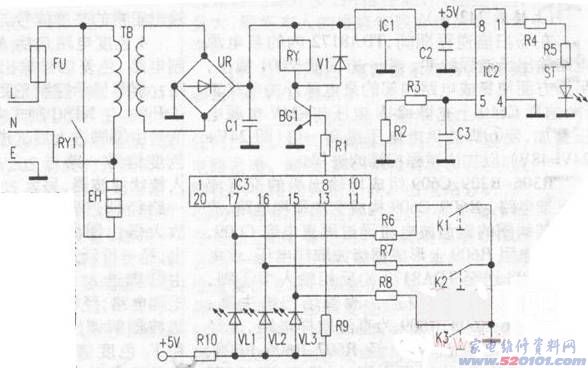

維修：該型電飯煲控制回路見圖下所顯示。核查電壓和電源插頭一切正常。該電飯煲電源電路分兩絕大多數，在其中配電控制回路、加溫盤及繼電器RY等在鍋底。操縱功能鍵、電子器件及有關顯示燈在蓋子上。220V電壓經安裝于鍋底的環形變壓器TB初中級，次級線圈導出AC10V電壓，整流管整流器后經穩壓集成塊7805穩壓后導出 5V直流電電壓為控制回路給予運行開關電源。與此同時AC10V為繼電器RY給予工作中電壓。一切正常時按住功能鍵K3(或K1、K2)有關標示燈亮。與此同時開啟IC315腳(或17、16腳)，⑧腳導出高電平，經R1(2k)及蓋子／鍋底間電源插頭座④腳聯接至三極管BG1b極，BG1關斷，繼電器RY吸合，其常開觸點RY1閉臺接入電加熱器盤。查驗穩壓器導出端無 5V電壓，而鍵入端電壓為10．5v一切正常。拆下來原穩壓集成塊，用同樣型號同規格型號集成塊拆換后恢復過來。

[例2]常見故障狀況：插電開關電源燈亮，但沒法做飯。
維修：開關電源燈亮表明配電穩壓電源電路一切正常。先用一輸電線短路繼電器RY的開與關觸點，隨后按一切正常程序流程插電調試發燙盤EH發熱一切正常。修復布線，插電細心聆聽仍無繼電器吸合聲，表明很有可能為繼電器毀壞或無工作中開關電源。評測集成塊Ic3⑧腳為高電平一切正常，但三極管BG1b極電壓為零。猜疑與R1相連的連接器接觸不良現象，拔下電源插頭多加維修延伸線后測b極電壓仍為零，查R1電阻器已引路。用2k電阻器拆換后，恢復過來。
