電磁灶功率管損壞關鍵有下列幾個緣故

常見故障狀況：電磁灶接入主機電源后，標示燈不閃，不轉，也可以加溫。

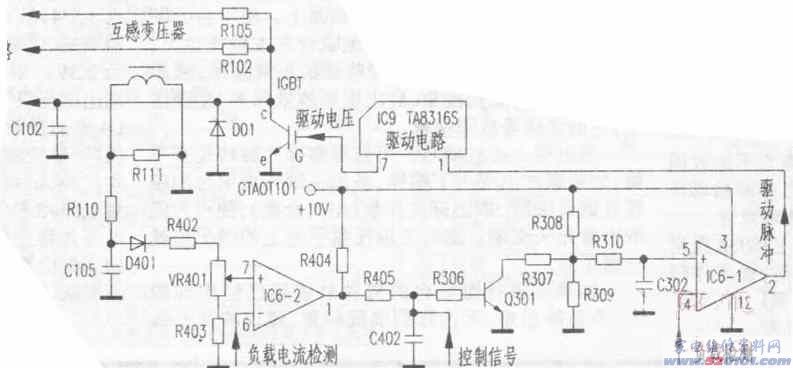

剖析維修：拆卸外殼查驗，發覺熔斷絲比較嚴重變黑且已燒壞，精確測量C102兩邊阻值僅為幾歐母，焊下功率管IGBT(GT40T101)精確測量早已穿透。電磁灶功率管損壞關鍵有下列幾個緣故：(1)輸出功率管自身欠佳，當電壓工作電壓增大時受沖擊性而損壞。(2)脈沖寬度調制諧振電路脈沖增益值增加造成功率管太熱而損壞。(3)過流保護電路有常見故障，使功率管過電流時不可以起保障功效。依據剖析，拆換10A熔斷絲和功率管GT40T101，松掉L102加溫電磁線圈，用數字示波器觀查光耦電路輸出端脈沖波型一切正常；撿查功率管過流保護電路，用萬用表測量電流量互感變電器T102，發覺次級線圈已引路。從電源電路(如下圖)剖析得知：電流量互感變電器初中級串連在輸出功率管的c極，當電壓上升或太熱過電流時，次級線圈磁感應的工作電壓經R110、D401、R402、VR401加進IC6-2⑦腳，這時IC6—2①腳輸出上跳的高電平詠沖，此高電平脈沖使Q301關斷，IC6-1⑤腳脈沖信號減少，IC6～1②腳輸出下跳低電頻脈沖至IC9的①腳，使光耦電路IC9終止輸出鼓勵脈沖，進而維護了功率管GT40T101。
因?yàn)殡娏髁炕ジ衅鞒跫壘€圈是用細細的的絲包線線圈電感而成，非常容易損壞，拆下來互感電磁線圈認真觀察，發覺斷開在初級線圈與其說固定不動腳的相接處，電焊焊接好斷開，再次再裝電流量互感電磁線圈，蓋緊后蓋板。查驗別的元器件無異常，放上炒鍋，接入電磁灶開關電源，風機逐漸轉動，控制面板各表明一切正常，加溫盤發燙也一切正常，常見故障清除。
