        CD16D1型電磁灶散熱風扇驅動電路圖

        發布日期: 2021-12-25 06:36 瀏覽:130
        核心摘要:在電磁灶通電工作時,絕緣型雙極晶體管(IGBT管)和整流全橋等元件,會產生高熱。為保證這些元件安全、可靠地工作,除安裝散熱片外,還必須增設風扇強制冷卻、排風、散熱。常見散熱風扇電路有兩類。一類是受控于
        在電磁灶插電工作中時,絕緣層型雙極電子管(IGBT管)和整流器全橋等元器件,會造成高燒。為確保這種元器件安全性、靠譜地工作中,除安裝散熱器外,還務必加設風機強制性制冷、排風系統、排熱。普遍散熱風扇電源電路有兩大類。一類是可控于MCU單片機設計,另一類則不受MCU操縱,啟動即排風系統。

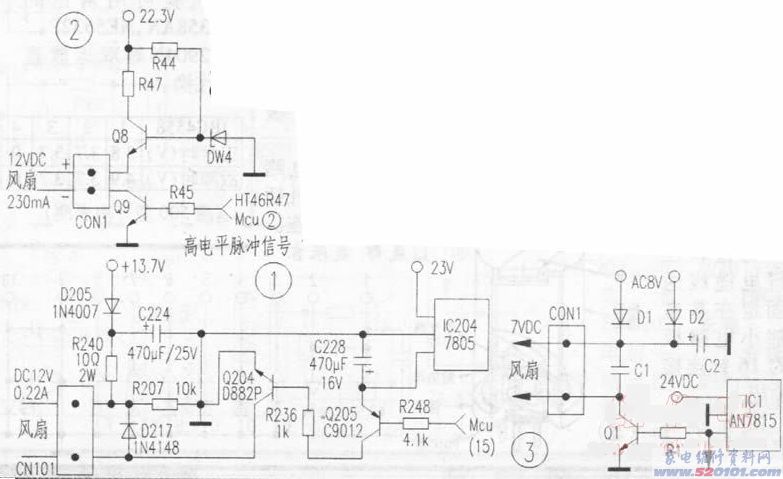

        依據實體測繪工程的圖1、圖2屬第一類,在其中圖1為康寶CBC-15B型電磁灶風機驅動電路。接發售電按壓電源開關,無源蜂鳴器傳出“嘀”一響聲,MCU15腳便導出一個低電頻差分信號,經R248使Q205導通; 5V工作電壓經Q205的e—c極、R236,使Q204導通,風機電機得電而旋轉。相反,再按一下電源開關,MCU15腳導出高電平詠沖數據信號,Q205截至,風機因跳停而停轉。圖3為就越好BT-100A型電磁灶散熱風扇驅動電路,屬第二類,不會受到MCU操縱。只需把電磁灶插頭電源線接入電壓,經變電器降血壓,D1、D2整流器、C2過濾后的DC7V工作電壓便加進散熱風扇電機上,與此同時IC1導出的15V工作電壓經R1加進Q1基極,Q1導通,散熱風扇便馬上運行轉動工作中。相反,關閉程序,風機停轉。
        圖2為松美CD16D1型電磁灶散熱風扇驅動電路圖(基本原理略)。
        電磁灶散熱風扇停轉的常見故障經常發生,緣故多見為電機損壞或配電回道路上的開關三極管毀壞而致,用同規格型號元器件拆換便可。若電機損壞,可以用錄音機電機緊急代換。但要留意:(1)幾何圖形安裝規格、部位批準;(2)應用工作電壓相符合;(3)風扇葉片旋轉方位一致方能排風系統排熱。
        點一下變大
