新式家用電烤箱選用優秀電子信息技術控制

新式家用電烤箱選用優秀電子信息技術控制，具備液晶顯示屏、按時開／待機、全自動溫度控制、門互鎖開／關開關電源等各種作用。該類烤箱種類規格型號多種多樣，但其原理與維修基本一致。現以中原牌烤箱為例子，詳細介紹其基本原理與維修。
一、原理

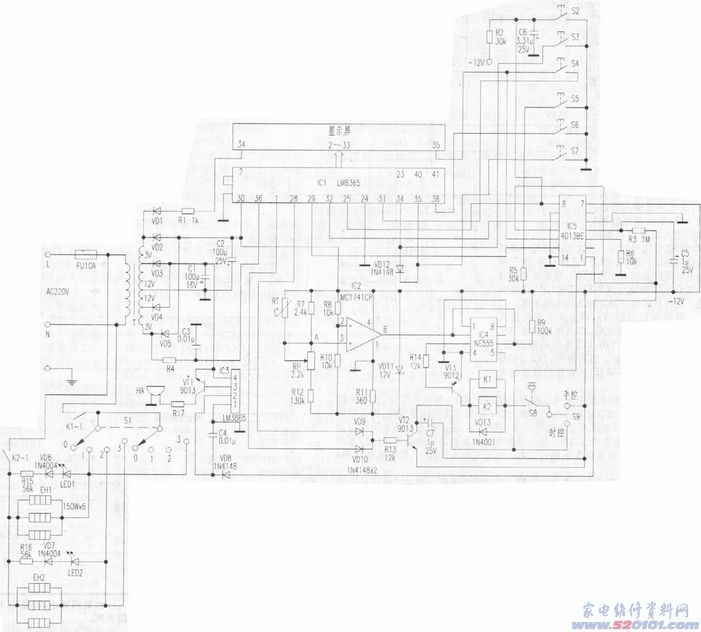

1．開關電源電路
220V電壓經斷路器FU分兩路，一路為主導加熱電路配電。另一路經環形變壓器T降血壓，VD2-VD5整流器，C1、C2過濾，輸出-3V、-12V工作電壓，各自為歌曲提醒警報電路以及他集成塊、顯示器和有關電路配電。
2．主加熱電路
220V電壓由汽車繼電器K1、K2的開與關觸點K1-1、K2-1及輸出功率切換開關S1控制，為150W×6電加熱管配電。切換開關S1為四擋，1擋為頂層加熱、2擋下一層加熱、3擋上下層與此同時加熱。LED1(紅)、LED2(綠)各自為上、下一層加熱顯示燈。LED1、LED2全亮時表明上下一層電加熱所有資金投入運作，這時加熱輸出功率較大。0檔位為終止加熱擋(關)。
3．控制電路
S9為手動式控制和時間控制切換開關。在手動式控制時，只需門互鎖電源開關S8合閉，這時在常溫下，IC4(555電路)②、⑥腳為低電頻，其③腳輸出高電平，使VT3關斷，K1、K2均吸合加熱。實際操作S1挑選加熱輸出功率。
盡管這時為手動式控制方法，但仍舊可以全自動控制溫度控制。溫控電路中R8、R10構成分壓電路電路為集成塊IC2②腳給予標準參照工作電壓。具備負溫度系數的溫度傳感器RT與電阻器RP1、電阻R12組戰溫度取樣分壓電路電路，隨家用烤箱湍度轉變的該分壓電路工作電壓數據信號，加至IC2③腳與②腳標準工作電壓相較為，由⑥腳輸出相對應脈沖信號經IC4控制VT3關斷與截至，來控制加熱器，使溫度控制維持在由RP1沒定的范疇。當S9放置時間控制方法時，負12V開關電源經VT2、S9、S8加至K1、K2電磁線圈。這時K1、K2與此同時受VT2，VT3摔制。由集成塊IC1與外部元器件構成時間控制電路，根據S2-S9按鍵設置不一樣時間(所烤食品類需要的時間)以及他有關作用。當家用烤箱加熱時間抵達設置時間時，IC128、①腳輸出低電頻，VT2截至，家用烤箱終止加熱。
4．歌曲警報提醒電路
歌曲警報提醒，電路由VT1、歌曲集成塊IC3、無源蜂鳴器HA和外部元器件構成。無論及時待機或是定時開關機，當時間控制電路姿勢，VT2截至，在電加熱管EH終止加熱的與此同時，負12V對電容器C7電池充電，充電單脈沖加至集成塊IC511腳，IC5①腳(Q端)輸出高電平，經VD8加至iC3②腳，其③腳輸出高電平使VT1關斷，無源蜂鳴器HA傳出歌曲警報提醒曲子。IC5①輸出的高電平還經電阻器R3對C5電池充電。當C5充電完畢，IC5④腳變成高電平時IC5①腳校準為低電頻，歌曲集成塊停止工作。


二、常見故障維修案例
【例1】常見故障狀況：輸出功率切換開關S1置第3擋(全熱)，加熱顯示燈LED1、LED2全亮。但僅有頂層EH1發燙。
維修：整體控制電路工作中一切正常，有關電路也已接入，常見故障緣故在電加熱電路，查驗電加熱管EH2與有關導線相接處，發覺因為電加熱管EH工作中在室溫大電流量，EH2相接處空氣氧化虛接，消除金屬氧化物的并且也清除一下EH1并擰緊連接功能布線后常見故障清除。
【例2】常見故障狀況：S9置“手控”位時工作中一切正常，置“時控”位時不加熱。
維修：依據狀況剖析，這時主加熱電路、溫度控制電路均一切正常，常見故障在時控電路。
一般鐘表集成化電路毀壞概率相對性較小，且二極管VD9、VD10負瑞有高電平輸出，關鍵查驗其外部元器件，核查發覺VT2b極所接電阻器R13已引路。拆換同規格型號電阻器后恢復過來。
【例3】常見故障狀況：S9置“手控”擋時，標示燈不閃不加熱。
維修：“手控”擋時，加熱汽車繼電器K1、K2受溫度控制電路中VT3控制。而VT3關斷，其基極應是負電荷平，評測VT3b極無負電荷平。順電路查集成塊IC4③腳輸出高電平，異常。再查集成塊IC2⑥腳輸出脈沖信號可隨調整電阻器RP1而更改，一切正常。試拆換IC4后工作中恢復過來。 [Page]
【例4】常見故障狀況：S9無論置“手控”或是“時控”均不加熱。
維修：因加熱器一直受溫度控制控制，故應查溫度控制電路，調整溫度設置電阻器RP1，測IC2⑥腳輸出脈沖信號無轉變，使用同樣型號(MC1741CP)集成塊拆換后工作中恢復過來。
