科凌ZTP-63A雙作用餐具消毒碗柜為雙開門雙室構造，具備消毒殺菌完全、零污染、可以信賴和方便使用等優勢，現詳細介紹該消毒碗柜原理及常見問題的修理方式，供檢修參照。
原理

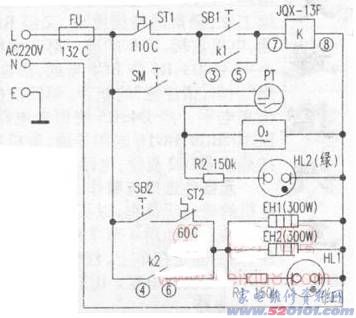

測繪工程該消毒碗柜電路圖如圖下所顯示，全電路由高溫消毒電路、保溫電路和臭氧殺菌電路三部份構成。

高溫消毒電路。接入開關電源，按消毒殺菌電源開關SB1，汽車繼電器K得電吸合，開與關觸點k1、k2合閉關斷，工作中顯示燈(紅)HL1亮。220V交流電經超溫斷路器FU分為雙路，一路經高溫消毒溫度控制器ST1、k1、K組成操縱回路。另一路經k2、石英石加熱管EH1、EH2及HL1組成發燙回路，EH1、EH2插電提溫。當高溫消毒室溫度升至125℃時，ST1觸點斷掉，K跳停，k1、k2釋放出來校準，斷掉操縱回路和發燙回路開關電源，EH1、EH2停止工作，HL1滅掉，表明高溫消毒進行。
保溫電路。按保溫電源開關SB2，HL1亮，交流電經FU、SB2、保溫溫度控制器ST2與EH1、EH2組成回路，EH1、EH2提溫。當消毒室溫度做到70℃時，ST2觸點斷掉，EH1、EH2終止發燙，HL1滅掉。當溫度降低至50℃以內時，ST2全自動合閉插電，修復保溫情況，使保溫溫度保持在60℃上下。如需終止保溫，關閉SB2。
臭氧殺菌電路。關好臭氧消毒室箱門，自動門電源開關SM受力合閉，將計時器PT放置適合檔位即接入開關電源，活性氧顯示燈(綠)HL2亮，臭氧消毒機O3造成活性氧對餐具開展消毒殺菌，PT倒數計時終結時自動開關機。
常見問題與檢修方式
1．整體不工作中。
此常見故障是開關電源堵塞而致。用數字萬用表測電源插頭若工作電壓一切正常，則關鍵查驗機內開關電源接線器連接頭的螺絲能否松脫。若連接頭不穩固，需將連接頭插及時再扭緊螺絲。如果是FU融斷，運用RF型250V／5A／132℃過熱斷路器拆換。
2．按SB1，高溫不熱。
此常見故障也是開關電源堵塞而致。關鍵查驗FU、ST1、SB1和K是不是壞，假如精確測量汽車繼電器K電磁線圈⑦、⑧腳堵塞(一切正常電阻值約14k)，表明電磁線圈短路，用JQX-13F(220V)型溝通交流汽車繼電器拆換。
3．按SB1，高溫不熱，但按SB2，保溫發燙一切正常。
該常見故障多是開與關觸點k2不關斷而致。若用輸電線短路④、⑥腳后EH1、EH2即發燙就能確認。拆卸汽車繼電器機殼，發覺觸點粘附炭黑，用乙醇清理并刃磨觸點，常見故障清除。
4.按SB1或SB2，但消毒殺菌溫度不夠。
此常見故障多是二只石英石加熱管有一只燒毀造成的。應查管道兩邊管腳與輸電線連接頭是不是空氣氧化松脫。若一切正常，用萬用表測量加熱管，一切正常電阻值約160Ω上下，若無窮則燒毀。可以用KB型220v／300w石英石加熱管拆換。
5．高溫消毒不可以全自動關機。
此常見故障多是ST1觸點燒蝕粘死斷不動開關電源而致。拔出來ST1兩腳插線接線端子，將數字萬用表紅、黑直流電流表觸碰ST1兩腳，再用熱的電鉻鐵觸碰溫度控制器鋁帽熱傳導一段時間，表針能偏移則一切正常，不偏移則壞。可以用KSD-301型250V／5A／110℃溫度控制器拆換。
6．臭氧消毒機不工作中。
查驗SM、PT觸點是不是一切正常觸碰。若一切正常，多是臭氧消毒機毀壞，因用環氧樹酯封固部件，難以維修，應按原形號拆換。
