氣敏傳感器和W1構成天然氣檢驗電源電路

抽油煙機是餐廳廚房自然環境的第一護衛，初期生產制造的抽油煙機廣泛具備全自動檢測廚房油煙、全自動排煙系統等作用，但因為檢測元器件氣敏傳感器(別名“電子鼻”)非常容易被環境污染，造成其敏感度降低乃至全自動作用徹底失效。一只新的電子鼻只有持續應用四五個月，而清理時又非常容易使其毀壞。因而，之后生聲的各種抽油煙機非常少具有全自動作用，廣泛選用手動式操縱，給業主造成不變。
為了更好地增加電子鼻的使用壽命，小編對電子鼻的應用狀況開展了剖析，發覺其檢測的空氣可分成兩大類：一是做菜煮飯環節中形成的煙塵，特性是溫度高，對電子鼻的環境污染比較嚴重。二是泄露的天然氣，燃?xì)鉁囟鹊停瑢﹄娮颖黔h(huán)境污染小，但危險因素巨大。

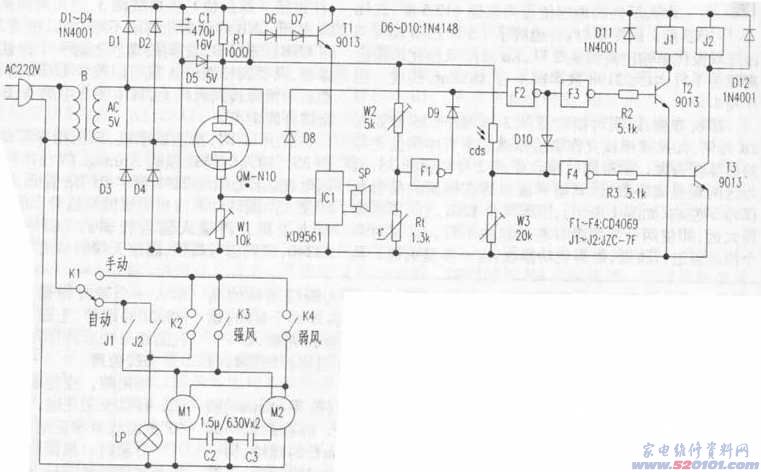

依據煙塵和天然氣的特性，可采取有效的方法來改進電子鼻的運行情況，使其使用壽命增加。即對溫度高、環境污染大的煙塵改成熱敏電阻檢驗，而溫度低但風險大的天然氣仍用電子鼻檢驗。那樣，電子鼻受到的環境污染大大的減少。自己用這樣的方式為兩部“利馬”牌手動式操縱的抽油煙機開展了更新改造，選用了如下圖所示的自動式抽油煙機電源電路，通過一年半的應用。全自動作用依然健全，表明此方法行得通。
原理

圖內氣敏傳感器和W1構成天然氣檢驗電源電路，環形變壓器導出的
溝通交流5V工作電壓給氣敏傳感器電加熱管加溫。反相器F1、W2、熱敏電阻Rt構成溫度檢驗電源電路。雙路檢驗電源電路導出的高電位數據信號各自經防護二極管D8、D9操縱由F2、F3、R2、T2、J1構成的電機控制回路。光敏二極管、w3、F4、R3、T3、J2等構成照明燈具控制回路；IC1為歌曲報警電路，由天然氣檢驗電源電路操縱。
作用電源開關K1放置“全自動”部位，剛接觸電原時，氣敏傳感器展現的電阻值較低，約數百人歐母，F(xiàn)2鍵入端呈高電平，導出低電頻，F(xiàn)3導出高電平，T2關斷，汽車?yán)^電器J1吸合；電機運行。與此同時歌曲報警電路IC1被開啟警報，這種狀況是本設備通電時的不穩定全過程產生的。幾十秒左右后，氣敏傳感器電阻值升高到數十千歐，F(xiàn)2輸入端呈低電位差，電機轉停，警報終止，抽油煙機進到檢驗情況。
當空氣中泄露的易燃?xì)怏w濃度值超出檢驗電源電路的額定值時，氣敏傳感器電阻值降低，W1上工作電壓使F2鍵入為高電平，電機控制回路、報警電路工作中，抽油煙機排氣管并警報。
在煮飯燒菜時，蒸氣、廚房油煙及其點燃有機廢氣等煙塵的溫度使熱敏電阻電阻值降低，F(xiàn)1鍵入端為低電頻，導出高電平，抽油煙機運行開展排煙系統。當房間內煙塵排清后，抽油煙機全自動終止運行，再次進到檢驗情況。
平常如凈化室內空氣，抽油煙機不轉，則F2導出高電平，F(xiàn)4輸出低電頻，照明燈具燈不閃。當房間內煙塵或天然氣超標準使抽油煙機運行時，都將使F2導出低電頻，這時，假如房間內光源充裕，照明燈具仍沒亮。僅有夜里房間內光源充足暗時，照明燈具才會亮。
氣敏傳感器采用QM—N10，熱敏電阻可以用4只330Ω熱敏電阻串連，別的元器件見圖注。
調節與安裝電源電路安裝結束，經查驗沒問題后就可以開展凋試：取一只600ml空飲料瓶，扭緊瓶塞。用注射針提取3ml液化石油氣引入瓶中，晃動數分鐘，這時瓶中液化石油氣濃度值為0．5％。先將W1調到最少，并將氣敏傳感器放進瓶中，隨后漸漸地調高W1至J1恰好吸合且音響喇叭發出聲響聲，將W1用漆料封固。再倒一大杯溫開水，溫度稍高于本地最高溫度，把熱敏電阻放進水里，調節w2使兒恰好吸合，將w2封固。w3的調節應在光敏二極管CdS擋光時開展。
調節結束，開啟抽油煙機機機殼，將控制回路放進一塑料盒子固定不動在機身適度部位。氣敏傳感器和光敏二極管安裝在抽油煙機正臉機殼上，這里廚房油煙環境污染小。作用電源開關K1安裝在電源開關板上。熱敏電阻用粘膠在底邊挨近墻面5cm兩風機正中間處，由于這里風力小，暖空氣集中化，在熱敏電阻和外殼中間要加保溫隔熱材料。
最終把汽車?yán)^電器接觸點與抽油泵手動式電源開關作相對應聯接，就可以交付使用。
已具備全自動作用的抽油煙機，只需改裝溫度控制回路和照明燈具控制回路，并拆換氣敏傳感器的組裝部位就可以。
