一臺美的MC-CH201型電滋爐，不檢鍋。

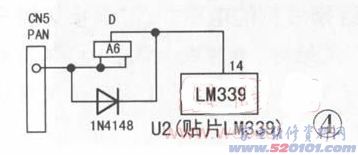

剖析維修：插電啟動，顯示器表明“無鍋”，無源蜂鳴器傳出“滴滴滴”警報聲。開啟外殼，拔下控制面板與機身線路板的聯接插線，卸掉機身的一塊小線路板，尋找電源插座CN5中的PAN插口，沿著PAN布線尋跡，發現一個標著“A6"字眼的小貼片式元件，似普遍的貼片三極管，有關電源電路見圖4。認真觀察，發現該元件盡管有三只引腳，但在線路板有二只腳是根據銅泊相接的，且其識別碼為“D”字開頭，來看應是二極管。依照二極管特點，在橋用R×1擋測其正反面向電阻器均不大。將其取下要R×10k擋進行復測，三只引腳兩組中間的電阻值均為零，證實該元件損壞。

因無該設備工程圖紙，又不了解該元件技術參數，因此又細心清查線路板，結果發現了幾個一樣的元件。后復在路檢測，證實該元器件該是二極管，且有二只引腳那一端為正級。因無同樣型號元件，加上該元件體型小且為貼片式元件，決策用1N4148代用。將玻封二極管1N4148連接電源電路，查驗準確無誤后恢復電路插電調試，電滋爐一切正常工作中。
