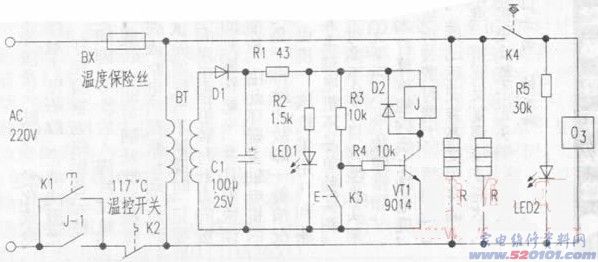

該設備為雙開門構造，下一層為高溫消毒，應用二只300W石英加熱管做為熱原；頂層為臭氧滅菌消毒，選用臭氧發生器造成活性氧開展消毒。圖下為依據實體制作的該設備控削電路設計圖。
消毒箱開啟時按住起動電源開關K1，220V市電經K1、K2、BX加至二只石英石加熱管R兩邊，R逐漸加溫。此外，220V市電經變電器BT降血壓、D1整流器、C1過濾后給控制回路配電，VT1(9014)因正偏而關斷，汽車繼電器J吸合，其常開觸點J-1接通，當K1松掉修復為引路情況后，由J—1接通鎖緊保持配電，這時加溫顯示燈LED1亮。K4為頂層門電源開關，門關掉時K4通。在消毒箱運行后，頂層門關掉情況下，臭氧發生器O3得電工作中，與此同時頂層消毒顯示燈LED2亮。
時下層箱里溫度做到K2的設置溫度值117℃時，K2斷掉，斷開了BT及R的開關電源，J釋放出來，J-1接觸點斷丹。之后即使箱里溫度制冷后，K2修復接通情況，若不會再按K1，消毒箱不容易自主修復插電。在消毒箱工作中全過程之中，若要中斷其工作中，則可輕按終止功能鍵K3。K3按住時，VT1的b極偏置電壓被短路故障，VT1喪失正偏而截至，J釋放出來，J-1接觸點斷掉，斷開開關電源，消毒箱馬上停止工作。
圖內BX為溫度熔斷絲。一旦控制回路無法控制不可以自主關閉電源，箱里溫度超出BX的溫度值后，BX融斷，維護消毒箱免遭高溫毀壞。J為JZC-7F型12VDC小型繼電器。
