家用熱水器選用雙膽構造

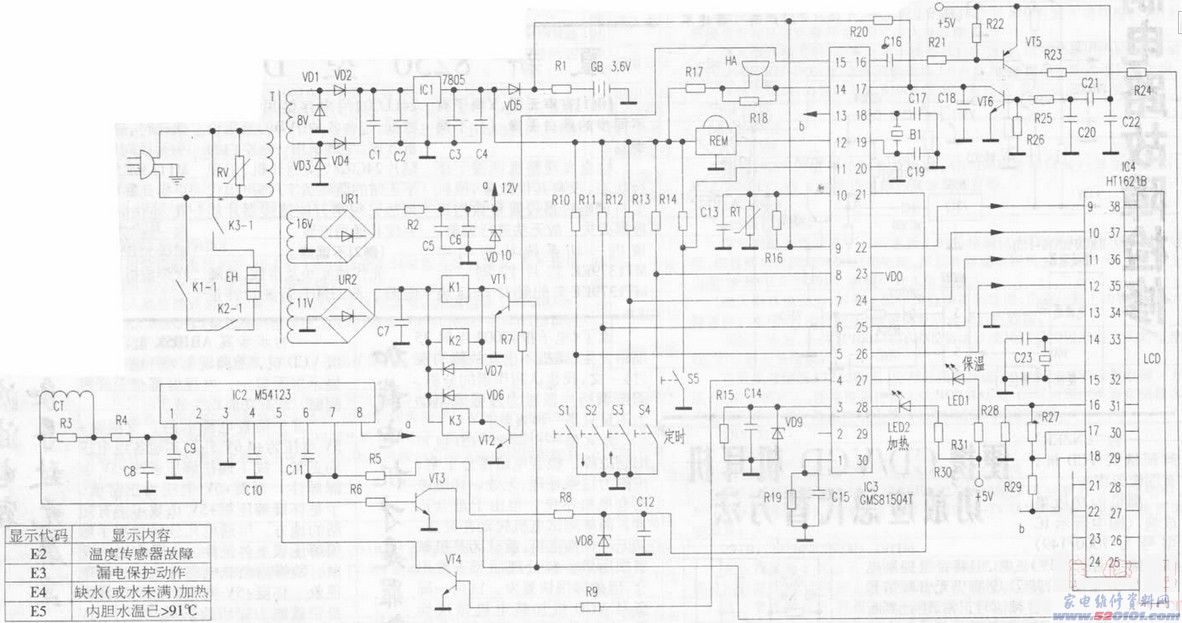

該型家用熱水器選用雙膽構造，具備防走電、防空燒、防過熱的維護電源電路和常見故障自查、液晶顯示屏等作用。并選用濾芯陽極保護。測繪工程電源電路見圖下所顯示，僅供參考。
1．電路
變電器T次級線圈各自輸出8V、11V16V工作電壓。在其中8V經VD1～VD4整流器C1過濾后由穩壓管集成塊IC1輸出5V直流電壓，給控制回路、發光二極管顯示燈配電，并給充電鋰電池GB電池充電。若遇突然停電或關閉設備，可充電電池GB保持配電，使有關運行內存數據信息在一定時間段內(12鐘頭)不容易遺失。11V工作電壓經UR2整流器、C7過濾后輸出15V給汽車繼電器K1J(2、K3配電。16V經URl整流器、C5過濾、VD10穩壓管后輸出12V工作電壓，給漏電保護器集成塊IC2配電。
2．加熱電源電路
由電加熱管EH和加熱繼電器原理圖K1、K2、K3的開與關觸點K1-1、K2—1K3—1構成加熱電源電路。接入電壓后集成塊IC316腳輸出負單脈沖，VT5導通，c極輸出工作電壓經R23、R24降血壓后使VT1導通，汽車繼電器K1、K2吸合，開與關觸點K1-1、K2-1合閉，當按住智能遙控器的開／重要或主電路板上開／關鍵S5時，IC315腳輸出高電平，VT2導通，K3吸合，K3—1合閉。這時220V電壓經K1—1、K2—1、K3-1加至電加熱管EH開展加熱。假如家用熱水器產生過熱、空燒等問題時，IC316腳無負單脈沖輸出為高電平，VT5截至。VT1b極工作電壓為零。VT1截至K1、K2釋放出來，K1—l、K2—1斷開220V開關電源，電加熱器終止加熱，具有全自動維護功效。
3．控制回路
控制電路以集成塊IC3微處理器(GMS81504T)為關鍵。18、19腳外接晶振電路B1和電容器C17、C19構成諧振電路，震蕩工作頻率為4MHz。17腳為校準腳，剛啟動時， 5V工作電壓經C21、R25加至VT6b極，VT6一瞬間導通，17腳為低電頻。伴隨著C21上充斥著電，VT6因b極工作電壓減少而截至，17腳變成高電平，進行校準，微處理器IC3逐漸實行設置程序流程。IC3⑨腳經R16接溫度感應器RT，完成對氣溫的自動控制系統。
應用中如產生過熱或不可以溫度控制時，溫度感應器撿取的非常數據信號均會造成微處理器IC3傳出命令，全自動斷掉加熱開關電源，具有保障功效。與此同時傳出聲、光報警系統，顯示器也會表明相對應常見故障種類編碼(有關編碼實際意義如附注所顯示)。當熱水器內膽中溫度做到額定值時，全自動進到隔熱保溫運行狀態。27腳輸出低電頻，隔熱保溫(翠綠色)顯示燈LED1亮。電熱水器在加熱運行狀態時，28腳輸出低電頻，加熱(鮮紅色)顯示燈LED2亮。IC3⑤、⑥、⑦、⑧、11腳接操縱輕觸開關S1、S2、S3、S4、S5，用以挑選設定、調節及確定有關主要參數。
電源開關s1相匹配接⑤腳為“減”鍵，每按壓一次被置數減1。S2相匹配接⑥腳為“加”鍵，每按壓一次被置數加1。S4相匹配接⑧腳為“按時”鍵，按壓S4可更改設置時間和取消時間。S5相匹配接11腳為開／重要，用以操縱電熱水器運行狀態。此外應用智能遙控器也可傳出有關命令，智能遙控器命令被協調器(REM)接受后，根據IC3內部電源電路解決，傳出控制指令操縱電熱水器工作中。微處理器Ic322、24、25、26、13腳輸出表明售號至顯示系統集成塊IC4，并從Ic421～38腳輸出至液晶顯示器有關各腳，表明有關信息。
4．漏電保護器電源電路
電熱水器絕緣層情況完好無損未產生走電時，零序電流電壓互感器CT原線圈中電流量矢量和為零，次級線圈無感應電動勢產生，漏電保護器不姿勢。一旦電熱水器產生走電時，零序電流電壓互感器CT原線圈中有零序電流產生，原線圈電流量矢量和不以零，次級線圈造成感應電動勢。該感應電流數據信號加至IC2①、②腳，Ic2⑦腳輸出高電平，三極管VT3導通，VT1截至，K1、K2釋放出來K1—1、K2-1斷掉，斷開EH開關電源終止加熱。與此同時⑦腳輸出高電平還經電阻器R5、R8至IC321腳，經IC3內部解決后由14腳輸出低電頻，無源蜂鳴器發出聲響，顯示器表明“E3”。這時微處理器處在安全模式(關饑情況)。僅有走電常見故障消除后，即可重啟啟動。[Page]
