全智能電子光學紅外感應水嘴

全智能電子光學紅外感應水嘴是選用當代技術性設計方案制造的，具備節約用水、環境衛生、便捷、使用期限長等特征的新品。除開具備非觸碰的特性之外，它還具備遠紅外消毒殺菌、被磁化水體等作用，使大家享受到更為清潔的水資源，避開病原菌互相污染，商品適用酒店、酒店餐廳、醫院門診、餐飲店、家中等場地。
一、作用與特性
1．創新的二種感應方法：時斷時續水流和不斷水流。手伸水來，手離水停，及其手伸水來，再伸水停二種方法。前面一種適用洗漱間，后者適用裝水。2．與眾不同的安全性防護措施：時斷時續水流1分鐘自動停水；不斷水流5分鐘自動停水；用自動洗澡設備時15分鐘自動停水。3．明顯的省電實際效果，不用外置電源布線，2節5號堿性電池，每日應用100次，一年內不用換電池。4．便捷的安裝調節，若與一般自來水龍頭交換安裝，常用時間不超過10分鐘。5．優秀的消毒殺菌凈化處理設備，合理避免病原菌再造和互相污染。6．比較廣泛的應用領域，將其開展簡易更新改造，可用以生產制造自動感應洗手消毒器、小解水沖器、全自動感應淋浴花灑等機器設備。
二、關鍵性能參數
1．開關電源：DC3V2．感應間距：(1)作自動感應水嘴：a．用以洗漱間時，15cm(可調式)；b．用以裝水時，2cm(可調式)；(2)作自動感應小便器時，55cm上下(可調式)；(3)作全自動感應淋浴花灑時，80cm上下(可調式)。3．感應時間Tg=1s4.供電工作壓力0．05～0．7Mpa
三、操作方法
用以洗漱間時，將手放置排水口下15公分上下水即排出，手離去排水口進水閥自動關掉，手放置排水口下不斷做到1分鐘自動停水。用以裝水時，將手放置上感應口2公分以內時，進水閥開啟，自動出水量，當手再放置上感應口2公分上下處時，進水閥自動關掉。用以自動感應小便器時，當人行到距感應口55公分上下(可調式)時，小便器自動水沖，人離去時小便器自動停水通知。用以全自動感應淋浴花灑時，當人站至距感應口80公分上下(可調式)時，淋浴花灑自動出水量，人避開感應口時淋浴花灑自動停水通知。洗澡請求超時15分鐘，淋浴花灑自動停水通知，再度感應，便可持續應用。

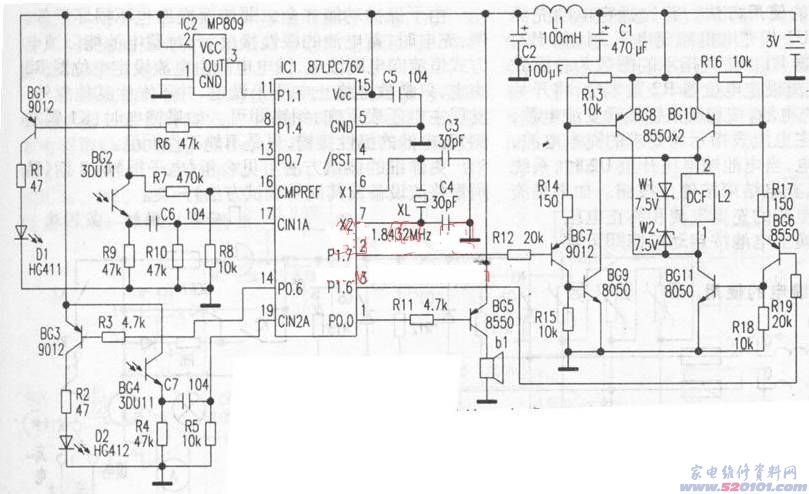

四、操縱一部分原理(電基本原理見圖下)
1．電路特性PHILIPSP87LPC762單片機設計操縱，選用片內通電校準，復位后各導出腳置為高電平；選用外接1.8432MHz晶振電路；配有工作電壓檢測警報電路，當電源電壓小于2．63V時發出聲響，提示大家換電池；選用內部看門狗1電路，提升程序流程的抗干擾性特點；配有專業省電電路(因屬獨創性，省電電路在圖下中未繪制)；具備很強的抗干擾性特點，只在身體等活動目標貼近時運行真空電磁閥，外部不斷強光照不容易運行真空電磁閥；選用低壓功耗低真空電磁閥；選用高靈敏的紅外發射接受管。
2．電路構造控制板由主控芯片電路，紅外光發射、接受電路，導出操縱電路，開關電源檢測電路，警報電路，省電操縱電路，開關電源過濾電路等構成。
主控芯片電路由單片機設計IC1P87LPC762、XL、C3、C4等構成，其功能是依據鍵入電路的規定，開展具體分析，操縱導出電路實行相對應的實際操作。
紅外光發射接受電路由2組電路構成：BG1、R1、D1、R6組成第一組紅外發射電路，BG2、R7、R8、R9、R10、C6構成第一組紅外接受電路，功效是當身體某一位置(如每人必備)貼近紅外發射接受地區時，向Ic1傳出開啟不斷水流的申請辦理，Ic1操縱導出控制回路開啟真空電磁閥，與此同時嚴禁第二組電路時斷時續水流鍵入端申請辦理，直到下一次當身體某一位置(如每人必備)貼近紅外發射接受地區時，IC1操縱導出控制回路關掉真空電磁閥；BG3、R2、D2、R3構成第二組紅外發射電路，BG4、R4、R5、C7組成第二組紅外接受電路，功效是當身體某一位置(如每人必備)貼近紅外發射接受地區時，向Ic1傳出開啟時斷時續水流的申請辦理，IC1操縱導出控制回路開啟真空電磁閥，與此同時嚴禁第一組電路不斷水流鍵入端申請辦理，當身體某一位置(如每人必備)離去紅外發射接受地區時，IC1操縱導出控制回路關掉真空電磁閥。當拿手全自動感應小解水沖器和淋浴花灑等機器設備時，第一路紅外發射接受操縱電路失靈。
導出操縱的功效是依據主控芯片電路的命令，開閉真空電磁閥。w1、W2用以消化吸收真空電磁閥開閉時發生的髙壓。
IC2MP809為開關電源檢測器，R11、BG5、b1(無源蜂鳴器)等構成警報電路，功效是檢測到電源電壓小于2.63V時發出聲響，提示大家換電池。
