VD1—VD4、K1及其有關元器件構成下層高溫控制電路

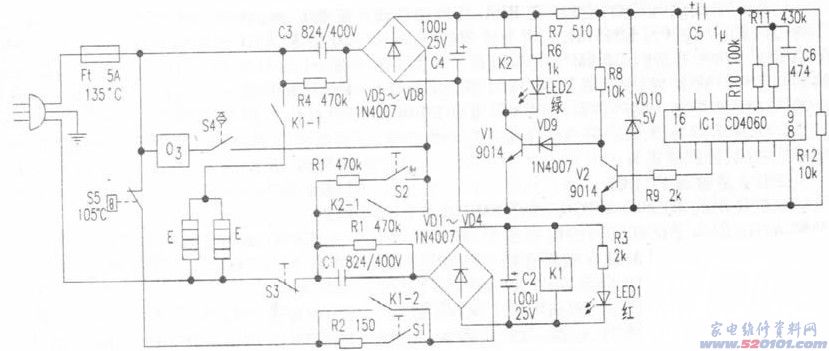

圖下為依據實體測繪工程的該設備控制電路電路原理圖(圖內元器件識別碼為小編所加)。該設備的高溫(下層)消毒一部分與活性氧(頂層)消毒一部分有相對性獨立性的控制電路。應用比較靈便。
VD1—VD4、K1及其有關元器件構成下層高溫控制電路。必須運行高溫消毒時，按下層運行按鍵S1，電壓一路經溫度熔斷絲Ft、溫度自動開關S5、R2、S1抵達由VD1～VD4構成的橋式整流電路的輸入端；另一路經終止按鍵S3、R1、C1至橋式整流電路的另一鍵入端。VD1—VD4整流器輸出電壓經C2過濾后為汽車?yán)^電器K1配電，K1吸合，與此同時下層工作中顯示燈LED1亮。K1吸合后，其常開觸點K1-1閉臺，使二只石英加熱管E通電，E逐漸加溫丁作。K1的另一組常開觸點K1-2與此同時合閉，完成電源電路的鎖緊配電。待石英加熱管將下層箱里溫度加溫至做到S5的設置溫度值(105℃)時，S5內部電阻帶接觸點斷掉，VD1—VD4開關電源被斷開，K1釋放出來，LED1滅掉。K1-1、K1-22組接觸點修復為斷掉情況，E關閉電源終止加溫。待箱里制冷溫度降低后，S5又修復為接入情況，但因而時K1—2早已斷掉，因此控制電路處在待機狀態。
假如在加溫操作過程中必須中斷其工作中，則按一下停止電源開關S3，斷開控制電路的開關電源，K1釋放出來，控制電路修復為待機狀態。
VD5～VD8、K2、V1、V2及IC1構成活性氧消毒控制電路。IC1(CD4060BCN)含有震蕩器和14級二分頻電路，在這兒關鍵起延遲操縱功效。按住上屢運行電源開關S2后，220V電壓經Ft、C3、R4加至VD5～VD8橋式整流電路的鍵入端。橋式整流電路輸出電壓經C4過濾后給K2、V1配電，并且經過R7、VD10穩壓管后獲得5V工作電壓為IC1配電。電源電路接入開關電源一瞬間，由C5向Ic1校準端12腳送正單脈沖，使Ic1校準，其14級分頻器導出端③腳為低電位差，V2截至，其C極高電位，V1關斷，K2吸合。與此同時，上屢工作中顯示燈LED2亮。K2—1常開觸點合閉，接入臭氧消毒機O3的開關電源，并完成控制電路配電鎖緊。S4為頂層門電源開關，門關掉時S4接入，活性氧消毒才可以工作中，門開啟時O3關閉電源，以避免太多的活性氧泄露。
IC1在獲得一切正常的工作標準電壓以后，其⑨，⑩、11腳外接元器件及內部相對應電源電路構成的震蕩器開始工作，造成的震蕩電磁波經內部記數電源電路開展14級二分頻，通過一定的延遲時間以后，由其③腳導出高電平。V2關斷，V1截至，K2釋放出來，其常開觸點K2—1斷掉，斷開O3及控制電路的開關電源，消毒全過程完畢，LED2滅。消毒按時時間由IC1⑨、⑩、11腳外接元器件及所挑選的分音器等比級數導出決策。經現場精確測量，從按住S2，LED2亮到消毒完畢，LED2滅，時間大概為1鐘頭上下。如要半途中斷消毒全過程，則按一下S3，控制電路開關電源被斷開，消毒全過程被中斷，電源電路修復為待機狀態。
溫度熔斷絲Ft(5A135℃)的功效是為了避免下層高溫消毒電源電路無法控制而設定。在箱里溫度超出135℃時，F(xiàn)t融斷，避免消毒柜太熱毀壞。K1為JQX-14F、DC12V直流繼電器，K2選用JZC122FY、DC12V中小型直流繼電器。
