220V電壓經變電器T降血壓,VD1～VD4整流器,電容器C

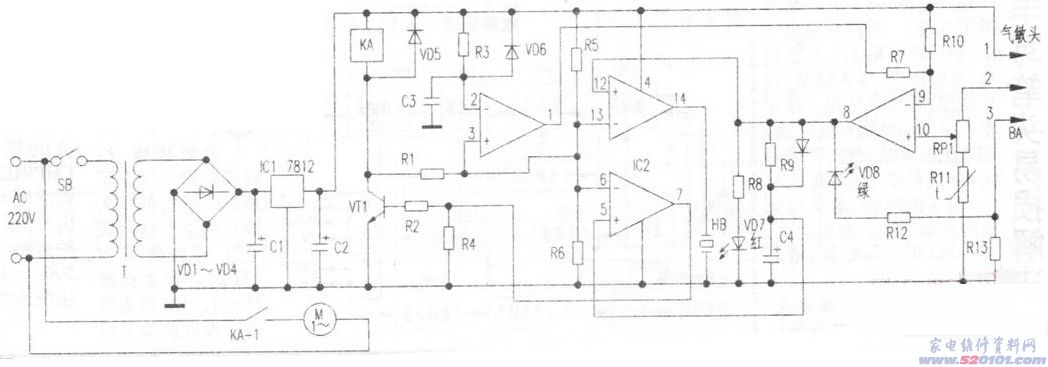

一、電路圖講解
220V電壓經變電器T降血壓，VD1～VD4整流器，電容器C1濾渡之后加至三端穩壓管塊7812(IC1)上，為整體給予 12V的工怍工作電壓。
在房間內廚房油煙氣較鐘頭，氣敏探頭BA的電阻值比較大，探頭的②腳處于低電平(小于4．1V)，進而使電壓跟隨器Ic2的⑩腳處于低電平，其輸出腳⑧腳輸出為低電平，這時，翠綠色顯示燈VD8照亮，表明為待機狀態。
⑧腳輸出的低電平，又使IC2的⑦腳、14腳也輸出低電平。14腳低電平使無源蜂鳴器HB處于靜音模式情況，⑦腳低電平使三極管VT1處于關閉情況，汽車繼電器KA電磁線圈無電流量根據，使排風扇電機不轉。
當房間內廚房油煙氣比較大旦超出給出值時，氣敏探頭的②腳輸出高電平，使電壓比較器的⑧腳也輸出高電平，鮮紅色顯示燈VD7照亮，抽煙機處于運行狀態。與此同時，⑧腳高電平，還各自加至其12腳和⑤腳，使14腳和⑦腳分別輸出高電平；無源蜂鳴器HB傳出鳴叫聲音，⑦腳的高電平根據電阻器R2使三極管VT1處于關斷情況，汽車繼電器吸合，排風扇電機轉動，將屋內的濃煙排出來。
二、防誤動作電源電路
為了避免抽煙機在剛開始運行時，因氣敏頭的工作中點不穩定而導致誤動作，機內設定了防誤動作電源電路，由電壓比較器的①、②、③腳以及外圍電路進行，在剛啟動時，由于電容器C3兩邊的工作電壓不可以基因突變，②腳最開始為低電平，①腳輸出為高電平，幾秒后，電容器C3兩邊電池充電無上電甲，這時，整體才處于一切正常的侍機狀態。
三、常見問題
1．電壓再加上后，排氣扇不斷地旋轉。
應查驗三極管VT1是不是穿透短路故障或汽車繼電器KA的接觸點是不是燒毀粘接。
2．電壓再加上后，顯示燈出綠發紅，電動機卻不工作中，無源蜂鳴器都不響。
應查驗電容器C4和電阻器R9和二極管VD8是不是有斷路狀況。
3．房間內廚房油煙氣比較大時，整體仍處于待機狀態。
查驗燃氣檢驗電源電路是不是一切正常，即關鍵查驗RP1、R11、R13是不是一切正常及探頭BA是不是一切正常，大部分狀況下是探頭敏感度減少而致，可利用調整RP1的電阻值處理。
4．整體不工作中，翠綠色顯示燈都不亮。
首黨查驗電路，關鍵就是電源開關SB、變電器T及IC17812等是不是一切正常。
5．風機旋轉時，噪聲非常大。
這類常見故障一般是由于風機風扇葉片形變，使轉子動平衡失調而致。若沒法校準時要進行拆換。
此外，當電機轉軸上缺油時也會造成這類常見故障。
