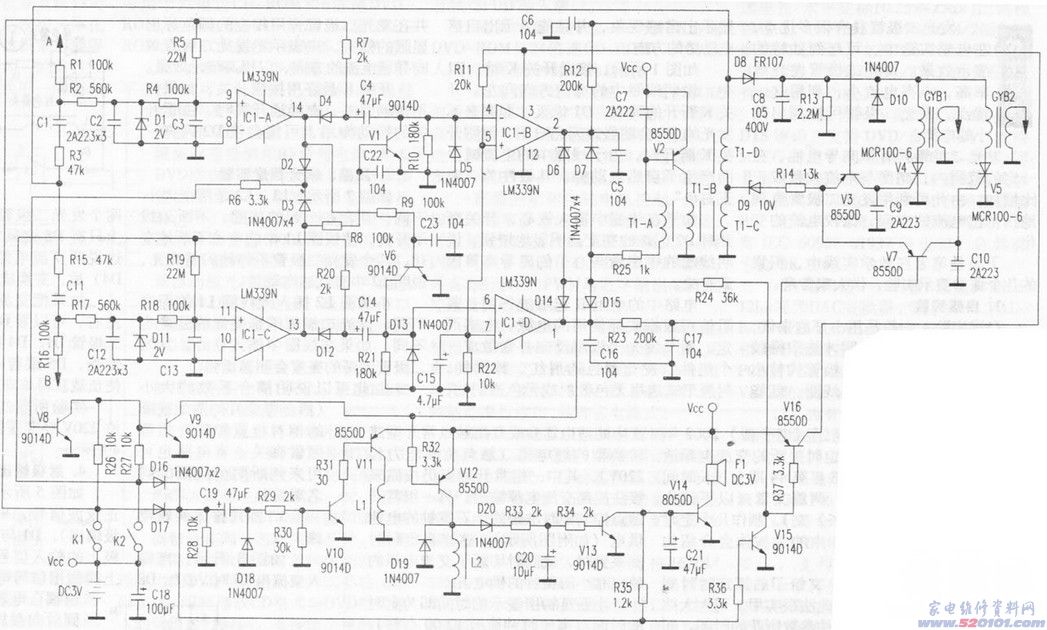

文中詳細介紹一款自吸式閥安全性型燃氣爐具單脈沖控制板(如圖下所顯示,在其中K1、K2各自為左、右爐電源開關。文中以左爐為例子詳細介紹)。本控制板功能完善,電源電路典型性,市場份額比較大,可做為維修人員檢修別的自吸式閥安全性型爐灶單脈沖控制板的參照。
1.電磁閥運行電路圖講解
在圖內,當電源開關K1合閉后,C19根據R29和V10基極電池充電,V10關斷,V11飽和狀態,運行電磁線圈L1得電,電磁閥吸合,天然氣根據電磁閥抵達灶頭。當C19電池充電約0.5秒后,C19負直流電壓低于0.5V,V10、V11截止,電磁閥吸合全過程完畢。
2.點火電源電路原理
(1)當K1合閉時,因為左爐火焰探針(A點)檢驗不上火焰,再加上電壓比較器IC1-A有上拉電阻R5的偏置功效,IC1—A的第⑨腳為高電平,IC1-A第14腳導出也為高電平,C4繹過R10逐漸電池充電。逐漸電池充電時IC1-B第④腳工作電壓高過IC1-B第⑤腳電壓,Ic1—B第②腳導出為低電頻,震蕩管V2基極得電起振,電磁線圈T1次級線圈磁感應的交流電流通過D8半波整流對C8電池充電,晶閘管V4開啟極電流量通過D9、R14、V3的c—e極,促使V4關斷。C8根據GYB1初中級和V4充放電。與此同時在GYB1次級線圈磁感應一個高過12kV的高壓脈沖。因為V7基極無電流量,V7截止,V5沒有開啟電流量,V5截止,GYB2初中級沒有電流量通道,GYB2次級線圈無磁感應高壓脈沖。
(2)當C4電池充電約8秒后,IC1-B第④腳工作電壓低于IC1—B第⑤腳工作電壓,LM339第②腳導出為高電壓,V1、V3截止,T1次級線圈無感應電壓,終止點火。
(3)在單脈沖有充放電髙壓時,V12基極根據R32、D6得電而飽和狀態,保持電磁線圈L2得電而保持電磁閥啟用。假如單脈沖控制板在點火時間(8秒)內,火焰探針檢驗不上火焰(即點不要看火),Ic1—B第②腳導出為高電壓,V12沒有工作電流量而截止。保持電磁線圈L2沒有電流量,電磁閥關掉,液化氣不可以根據電磁閥抵達灶頭。
3.火焰檢驗電源電路原理
(1)液化氣點燃時,火焰可在探針上造成一個負電荷勢(對地),此負電勢可以旁通掉R3、C1流過來的正電流,此負電荷勢尺寸與探針溫度(即火的尺寸)正相關。
(2)在點火時間(8秒)內,探針檢驗到火焰時,R3、C1穿過的正電流被旁通到地。IC1-A第⑨腳為負工作電壓(對地約-200mV)。IC1-A第14腳導出為低電頻,D4鎖定C4正級工作電壓數值0.5V,IC1—B第④腳為低電頻,IC1-B第②腳導出為高電平,D7、V2截止,點火終止;D6、V12截止。R24根據V15向V2基極給予一小電流量,T1和V2構成的諧振電路小幅度起振(均值振蕩電流8mA),以維持火焰檢刪電源電路需要的溝通數據信號。與此同時由于IC1-B第14腳導出為低電頻,故V8截止,V9、V12飽和狀態,保持電磁線圈L2得電,電磁閥保持住,天然氣可根據電磁閥抵達灶頭。整體一切正常工作中。
4.出現意外熄火保護裝置作用
當爐灶一切正常工作中出現意外發動機熄火常見故障時,探針檢驗不上火焰,C1、R3穿過的正電流不可以被旁通到地,因為有偏置電阻器R5的功效,IC1-A第⑨腳為高電平,IC1—A第14腳導出為高電平,C14逐漸電池充電,LM339第②腳導出為低電頻,單脈沖傳感器開展第二次點火。在二次點火時間內,V12飽和狀態,保持電磁線圈L2得電,電磁閥仍保持。若在二次點火結束探針仍檢刪不上火焰,IC1—A第14腳導出仍為高電平,IC1-B第④腳為低壓,LM339第②腳導出為高電平,單脈沖控制板點火結束。V8飽和狀態,V9、D6、V12截止,保持電磁線圈L2因無電流量,電磁閥關掉。天然氣不能到達灶頭。
5.出現意外發動機熄火報警電路
當K1早已合閉,電磁閥保持電磁線圈L2無電流量時,V13截止,V14飽和狀態,無源蜂鳴器F1得電而發出聲響聲。提醒客戶天然氣灶具早已出現意外發動機熄火。 [Page]
6.鎖緊作用
當K1合閉,在火焰探針(A)檢驗不上火焰數據信號時,IC1-A第⑨腳和第14腳為高電平。V6基極經R7、D4、R9得電而飽和狀態。若在這時K2合閉,因為V6鎖定IC1-A第⑥腳工作電壓為零,IC1-D第①腳為高電壓。V2、V7、V12均截止。K2操縱的電源電路不工作中。
7.附表
1)LM339為四電壓跟隨器;2)點火工作頻率調節電阻器:R14;3)點火電流量調節電阻器:R25;4)點火時間調節電阻器:R10(K1左爐);R21(K2右爐);5)電磁閥吸合時間調節電阻器:R29;6)商品測試標準,額定值工作標準電壓:DC3V;工作電壓范疇:DC2.1~3.3V;點火工作頻率:8~15Hz/s(DC3V)≥3Hz/s(DC2.1V);點火時間:7—10s;點火電流量≤150mA;點火髙壓:≥12kV;點火間距:≥4mm;點火火苗色調(樣子):彎火弧型(淺藍色);電磁閥吸合時間:0.25s~0.75s;應用頻次:≥50000次;意見反饋電阻器:≥3.3M。
