拆F電磁爐下邊的4顆固定不動螺絲,端起控制面板并拔掉功能

維修全過程：拆F電磁爐下邊的4顆固定不動螺絲，端起控制面板并拔掉功能鍵板與主板的電極連接線，拆下加熱盤電磁線圈的3顆固定不動螺絲和布線拄的連線，并拔掉加熱盤熱感應器與主板的連線，移去加熱盤就可以見到主線路板。
主電路板上有3個稍大一些的灰黑色方型電容，分別是開關電源抗干擾性電容C1(2uF／AC275V)、過濾電容C5(5uF/450V)和并接在加熱電磁線圈上的串聯諧振電容C7(0．27uF/1200V)。此外南電子器件VIper12A和開關變壓器及外部元器件構成的開關電源電路，為主板上的IC、光耦電路，排熱小電扇和MCU微解決集成ic給予18V和5V工作標準電壓。

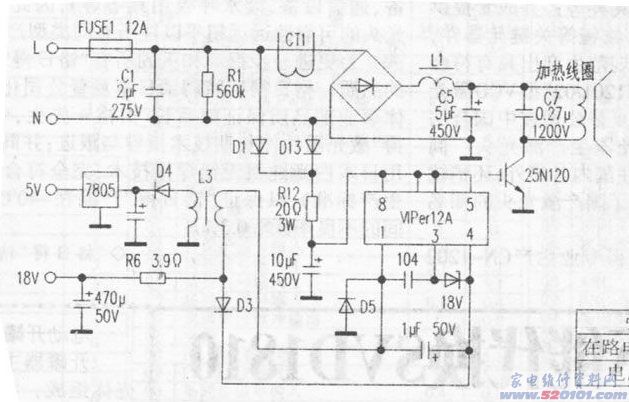

接入開關電源測5uF電容兩邊為發燙電磁線圈配電的310V直流電壓一切正常；又測18V和5V工作電壓，發覺18V為零，5V工作電壓僅有3．7V上下，表明是開關電源電路有常見故障。依據實體制作出該一部分電路設計圖如下圖。拔掉AC220V電源線插頭，測18V導出端對地電阻器為零，焊開R16一端再測18V穩壓管D5兩邊對地電阻器為零，拆下D5測一切正常，再測IC①腳對地更為0Ω，又測IC③、④、⑤腳對地電阻器在2k～10k中間不一。這時常見故障位置就很有可能在開關變壓器L3上。拆下L3精確測量果真為初，次級線圈短路故障。
該開關變壓器外觀設計酷像一個直徑為10mm以內的電感器，僅有初、次級線圈2個繞阻，外衣熱縮套管。拆卸熱縮套管查繞阻絲包線無發燙和生銹印痕，因此決策再次線圈電感。
依據電源電路分辨，外部是次級線圈8V繞阻，拆數有90圈，與初級線圈繞向反過來。經查驗初級線圈也無匝間短路故障和發熱現象，因此在初級線圈另加一層絕緣紙后再次繞上初級線圈，啟動測18V和5V導出均一切正常。裝上發燙盤相瓷器控制面板，放上一不銹鋼蒸鍋升機，加熱一切正常。
電源開關電子器件VIper12a一切正常在路工作電壓和阻值如表所顯示(阻值用500型表針表Rx1k擋精確測量，工作電壓值用DT9104A型數字表精確測量)。
