電路剖析 該燈的使用手冊中沒有附電路圖

電路剖析

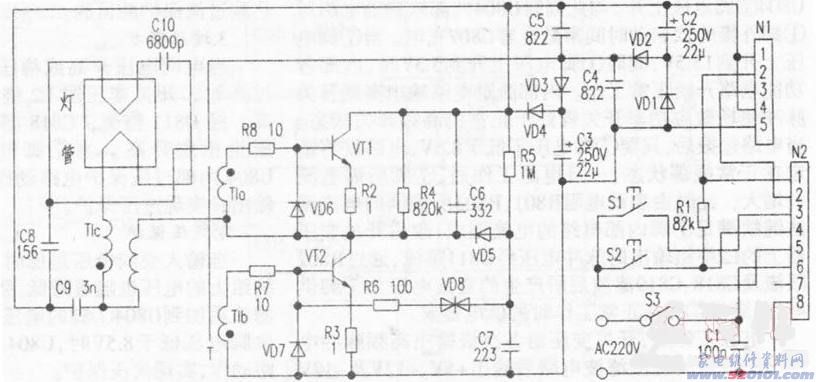

該燈的使用手冊中沒有附電路圖，小編依照實體測繪工程電路圖如圖下所顯示，僅供參考。電路板上的元件沒有型號，圖下中的元件型號均為小編加編的。
電路中N2是一個列項直插電路塊。其功能是調整燈的明暗交界線，S1和S2便是調整按鍵。經用數字示波器觀查，N2的①～②腳中間輸出的是100Hz的脈沖工作電壓。調整S1“強”、S2“弱”旋鈕開關，N2輸出波型有顯著的轉變，與此同時其峰-最高值也在轉變，其變化范疇約在140V-180V中間。C1的功效是清除燈開關的火苗影響。
N1是一個5腳列項直插電路塊，經評測，在其中①～④腳內部互通，為形象化，在圖下中從外界將之相接。用萬用表測量，可證實N1內部是一個整流管，其②～③腳為溝通交流鍵入，④腳為整流器輸出之正端，⑤腳為整流輸出之負端。
VD1-VD4、C2、C3構成微波感應器功率因數校正電路。評測C2和C3兩直流電壓都為106V(很暗時)到197V(最靚時)，而C2正級到C3負級中間的直流電壓(即整流器電路之輸出工作電壓)，最暗時為116V，最靚時為233V。
VT1、VT2是2個高原反應壓中輸出功率三極管。這兩個三極管與其說外部元件組成震蕩電路。在運行電路R5、C7及正反饋變電器T1等電路的搭配下，2個三極管輪番關斷，造成高頻率髙壓照亮led燈管。


故障檢修
故障1：燈管不亮，led燈管兩邊略微泛紅。
統計分析表明，這也是此燈第一多發故障，其根本原因是電容器C10穿透短路故障。C10沒有主電路板上，反而是安裝在led燈管座上，只需取下燈管，拆卸燈蓋，就可尋找此電容器。
拆換C10時可以拆卸插座，很不便，因此可將其剪下來，隨后把新的電容器焊在留到插座上的2個腳底就可以了。
燈上正品C10標識為3A682J(6800pF)，經實驗，用3300pF～8200pF均能使燈一切正常照亮。但此電容器的抗壓值能高過630V。
故障2：燈不閃。
查VT1，VT22個三極管c—e間均短路故障，R2及R8引路。拆換以上元件后故障清除。
這類故障也普遍，統計分析表明，R3和R7引路與R2和R8開路的幾率是貼近的，VT1和VT2絕大多數全是與此同時穿透毀壞，非常少看到只壞一個的狀況。因此碰到此故障時，應將這6個元件都開展查驗或拆換。VT1和VT2的型號規格是13003，可以用13007代用。
故障3：燈不閃。
打開表蓋后不加電測得VT1和VT2c—e極間無短路故障，R2、R3、R7、R8均完好無損。通電測出N1控制模塊④～⑤出腳間無直流電壓輸出，再測其②～③腳間亦無交流電流鍵入；N2之⑥～⑧出腳間有電壓鍵入，而其①～②出腳間無輸出，判斷N2損壞。因為N2無型號規格標識，只有向郵寄。
應急處理：將N1②～③腳與N2的連線斷掉，立即將電壓鍵入線改焊到N1②—③腳底(包裝印刷板上與N1②-③相接的網上就會有2個閑置不用的焊層)就可以了。那樣應急處理后，燈就可以用了，但有兩個缺陷，一是原來的屏幕亮度調節作用就沒了，二是比一切正常狀態時的色度要高，這也是因為整流管的溝通交流鍵入工作電壓是電壓220V，比一切正常時N2輸出的140～180V要高。
