本文章內容詳細介紹了選用微控制器操縱、數碼科技表明和LED標示的“美的”牌MB-YC50A型奢華電飯煲。這也是較合時尚潮流的智能化電炊具,其控制回路及構造均比較典型性,對檢修相近電飯煲有參考參照實際意義。在其中數碼科技表明燒煮的按時時間,選用倒數計時按時方法;LED表明八種燒煮方法(隔熱保溫、煮飯、快煮、2h熬湯、3h煲湯、1h燉、1h粥和45分鐘煮粥)。燒煮方法和按時時間可根據相對應的按鈕來設置。
文中詳細介紹了操縱電路設計圖;電子器件U1、U2在8種運行狀態下各針腳的在路工作電壓數據信息;故障維修流程表;還詳細介紹了普遍的故障維修三例。
美的MB—YC50A型奢華電飯煲,選用全智能控制技術系統,數碼顯示管立即表明煮飯按時時間,具備八種燒煮工作方式供我們挑選,實際操作便捷。該電飯煲最大功率650W,容積為5L。依據實體繪制其電路設計圖,如下圖1、圖2所顯示。
一、原理

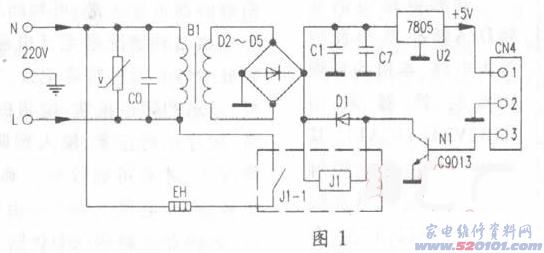

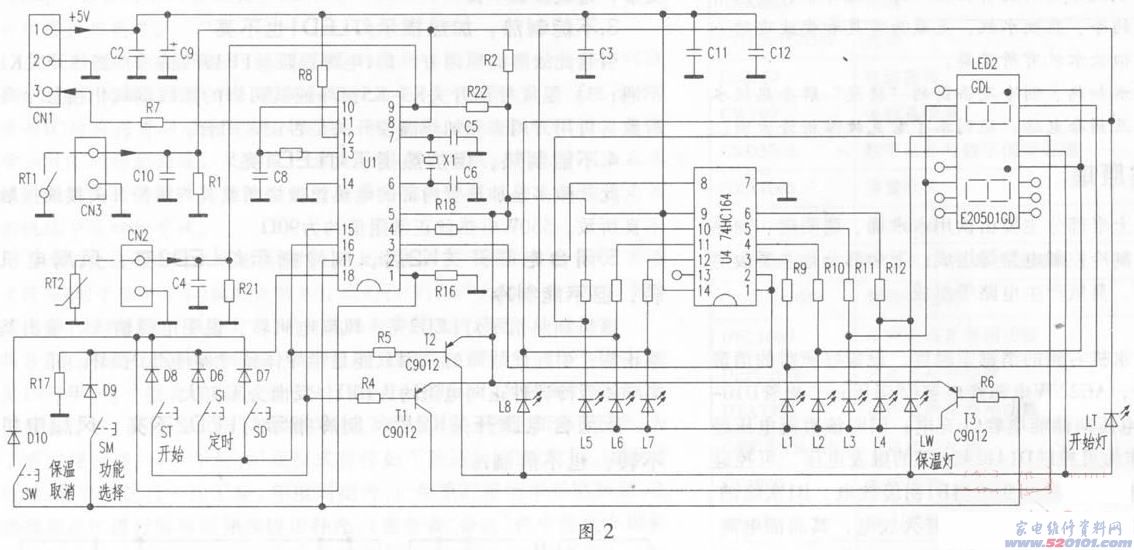

該電飯煲內部電源電路關鍵由電源板和電腦控制板構成。電源板在電飯煲的底端,電源電路見圖1;電腦控制板在電飯煲顯示器部位安裝,電源電路見圖2,其關鍵功能是完成電飯煲煮飯各類作用的挑選、按時及表明等。


1.開關電源變換控制器電源電路
當客戶接入電飯煲開關電源時,二極管D2~D5整流器輸出9V直流電壓做為汽車繼電器J1的工作標準電壓;與此同時該工作電壓再經集成塊U2(7805)獲得平穩的5V直流電壓,從接電源插座CN4的①腳輸出到電腦上控制回路。
2.電腦上主控制器電源電路
當接入電原時,逐漸顯示燈LT閃動發
光。在確定好煮飯方法或按時時間后,按逐漸鍵ST,電飯煲就處在加溫情況,顯示燈LT一直亮。這時電飯煲全智能操縱集成塊U1的11腳輸出高電平,經電阻器R7、接電源插座CN1和CN4的③腳使三極管N1關斷,汽車繼電器J1吸合,其開與關觸點J1—1接入加熱絲EH的開關電源,使電飯煲處在加溫情況。
其基本原理是:當按住控制面板上的煮飯作用選擇鍵(SM)后,其操縱數據信號經U1(SD-901)內部編號,并由其③腳先后輸出八位煮飯、按時串行通信數據信號,送至集成塊U4(74HC164)八位移位寄存器的①、②腳,再根據U1的②腳輸出差分信號操縱U4的⑧腳CP端,完成八位輸出數據信號的傳送。每一組八位傳送結束時,會先后在u4的③~⑥、⑩~12腳輸出有關低電頻位選數據信號,使煮飯顯示燈L1、快煮L2、2鐘頭湯L3、3小時湯L4、1鐘頭蒸燉L5、45分鐘米粥L6、1鐘頭粥L7、2小時粥L8、隔熱保溫顯示燈LW、逐漸顯示燈LT陸續閃光,與此同時所設定的按時時間在數碼顯示管U3(E20501GD)上展現出按時時間。
當煮飯完畢或按時時間到以后,U1的11腳就間歇性輸出高電平,使電飯煲處在隔熱保溫情況。與此同時集成塊U4的⑥腳輸出低電頻,使隔熱保溫顯示燈LW閃光。
在正常溫度下,溫度傳感器RT2呈高阻,U1的⑧腳呈高電位,其11腳也輸出高電平操縱數據信號,電加熱管EH逐漸加溫,當溫度漸漸地上升后,溫度傳感器RT2的電阻值也跟隨漸漸地降低,在U1的⑧腳電位差降低到所沒定的工作電壓時,電源電路進到間歇性工作方式,即U1的11腳間距輸出高電平,電飯煲就全自動進到隔熱保溫情況。
在里膽沒有放水或水燒干的情形下,當溫度超出溫度100℃后,防空燒溫控電源開關RT1接地裝置,U1的⑨腳電位差為低電頻,其內部檢驗電源電路姿勢,然后在其11腳輸出低電頻,使三極管N1截至、汽車繼電器J1釋放出來,進而斷開電加熱管EH的開關電源同路。

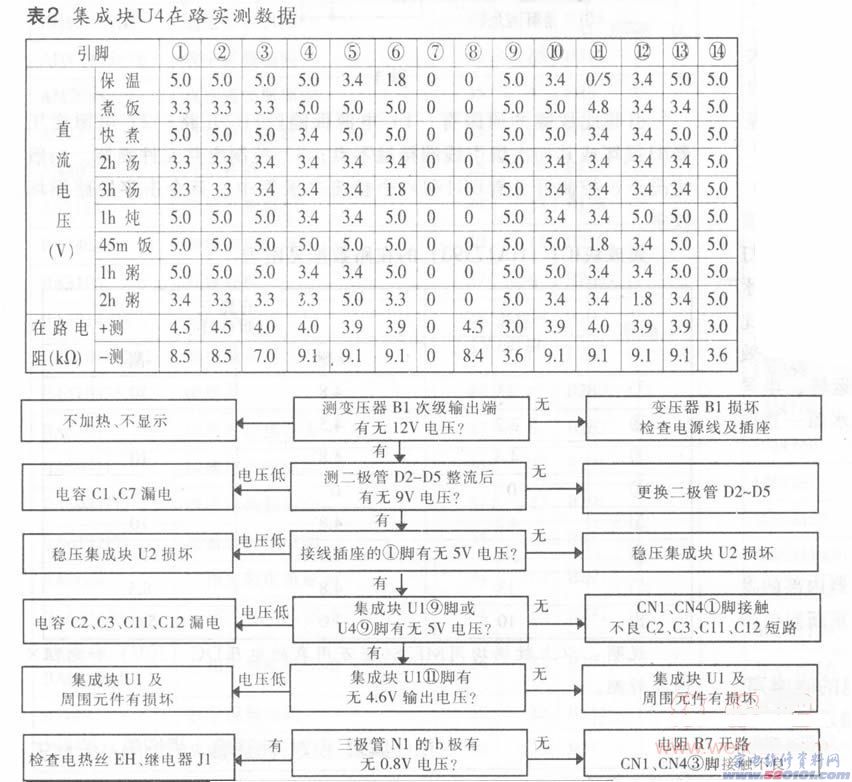

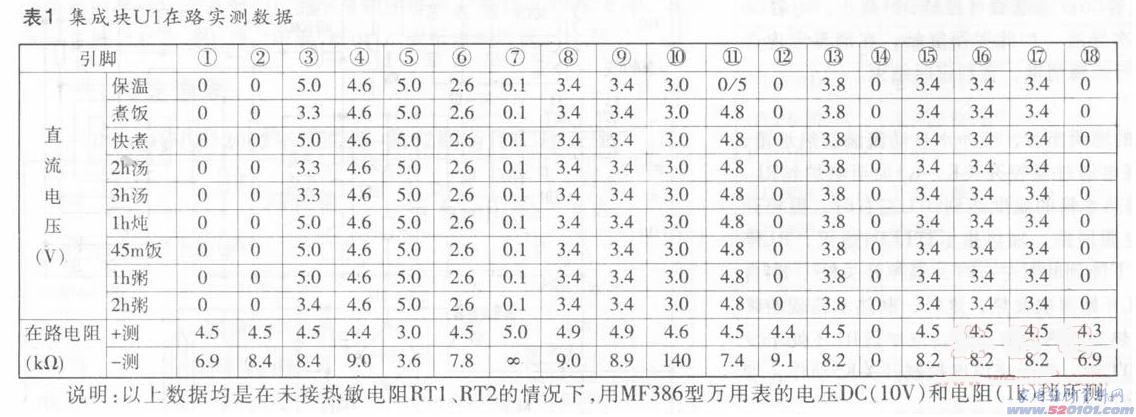

在路檢測電子器件U1、U4各管腳工作電壓和電阻值數據信息見表1、表2所顯示。


3.電飯煲各功能鍵的作用
SW(隔熱保溫、撤消鍵):無論電飯煲處在哪種工作方式,均口,根據按該鍵撤消所設定的一切作用。全部設定作用在斷掉主機電源后被撤消,再度接入電原時,須再次設定。
SM(作用選擇鍵):每按一次該鍵,就更改一次燒煮方法。按此鍵可在“煮飯→快煮→2鐘頭湯→3小時湯→1鐘頭蒸燉→45分鐘米粥→1鐘頭粥→2小時粥→煮飯……”間循環系統挑選,集成塊U1的③腳就相對應送出一個燒煮單脈沖操縱數據信號,集成塊u4的③~⑥、⑩~12腳先后送低電頻數據信號,相對性應的發光二極管L1~L8亮,以表明當今的燒煮種類。
ST(逐漸鍵):在確定好燒煮的工作方式和設定按時時間后,按該鍵電飯煲就全自動進到運行狀態。
SI (按時 鍵):客戶可按照必須設定預訂時間,每按一次該鍵,按時時間提升半小時,這般循環系統,一共有15種按時方法挑選。按時設定后,數碼顯示管表明目前剩下的運行時間(倒數計時)。當表明數值變成0時,電飯煲終止加溫。也可立即將顯示設置為0時,在確定好燒煮方法后按ST(逐漸鍵),電飯煲將不會受到時間限制,一直處在加溫情況,直到關閉程序才行。
SD-(按時-鍵):每按一次該鍵,所設定的按時時間將降低半小時,直到所設定的時間降低到0才行。
二、故障剖析與維修
1.故障狀況:在挑選煮飯方法后,按時及表明都一切正常,但便是不加溫。
剖析維修:從故障狀況看來,分辨多是電飯煲的電加熱管燒壞或汽車繼電器J1的觸點接觸不良現象。拆卸電飯煲的后蓋,先測加熱絲EH的阻值一切正常.接入開關電源,能聽見汽車繼電器J1觸點吸合聲,用表測加熱絲EH兩接線頭上沒有交流電流,然后把汽車繼電器的機殼當心開啟,發覺其觸點點火發黑,用水砂紙開展打磨拋光后,故障清除。
2.故障狀況:在接入主機電源后,燒煮情況顯示燈及按時表明也不亮,也無法開展加溫。
剖析維修:這類故障大部分是交流電220V不加到內部電源電路或其開關電源工作中異常而致,很有可能有下列幾個緣故:220V電源插頭接觸不良現象或其導線斷;變電器B1和穩壓管集成塊U2(7805)毀壞等。開啟電飯煲外殼,測變電器B1的次級線圈有12V以內的交流電流,穩壓管集成塊U2(7805)的輸出腳沒有工作電壓,查驗二極管D2~D5、電容器C1、C7一切正常,用一個正常的7805焊住后,故障清除。
3.故障狀況:各類作用設定實際操作表明都一切正常,但常發生白米飯煮糊狀況。
剖析維修:白米飯煮糊主要是電加熱管EH自始至終插電。其因素有:汽車繼電器J1的接觸點黏連、溫度傳感器RT毀壞、三極管N1的c—e極短路故障、集成塊u1的11腳一直輸出高電平數據信號。開啟外殼,查驗三極管N1和汽車繼電器J1一切正常,然后拆下來溫度傳感器RT,用電量鉻鐵對其獨立加溫,用數字萬用表測其兩邊電阻值沒有轉變,表明損壞,用一只一切正常的負溫度系數溫度傳感器代用后,故障清除。
