實體測繪工程面板操縱組件部分電路如圖下所顯示

電磁爐是一種既干凈又便捷的廚具設備，應用很普遍。

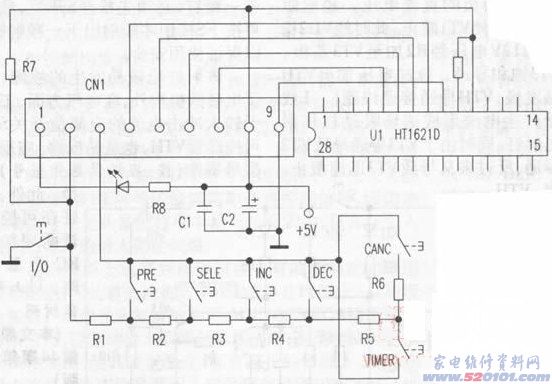

IH-P100型電磁爐根據操作功能按鍵挑選所需作用(面板操作部分電路見圖下所顯示)。該設備插電后按開機鍵，有時候有時斷時續的“滴滴滴”聲，但不可以開機。在質保期曾一度檢修此常見故障，經換組件板后暫能工作中，但“人心莫測”，常見故障依然。
打開機殼查低電壓電路、推動主控芯片電路無異常，也末見燒糊、開焊狀況，顯示器表明也一切正常。
為查出來癥結所屬，小編根據實體測繪工程面板操縱組件部分電路如圖下所顯示。查CN1線排座②、⑧腳 5V，一切正常，但DEC鍵處工作電壓不上2V，顯而易見稍低，焊下此鍵工作電壓回暖至一切正常，測此小型輕觸開關類似關斷。因為電磁爐應用日久，面板上的油漬從操作板的塑膠樹脂貼面縫滲透到并堆積在組件板上，一旦返潮便會造成走電，輕則導致操作作用欠佳；比較嚴重時就不可以開機。拆下來組件板P70-K、PCB，更換全部輕按功能鍵，用天拿水清理電路板雙面，晾曬后焊住功能鍵，與此同時涂上(雙面)三防漆或蠟，待干躁解決后電腦裝機，完全清除該病。
