電滋爐連接檢修專用型電源插座

常見故障狀況：接修一臺九陽電磁爐，該電滋爐的電腦主板號是JYC-19AS7-K-C11，消費者說該設備在開機放上炒鍋后，一會兒加溫，一會兒不加溫。

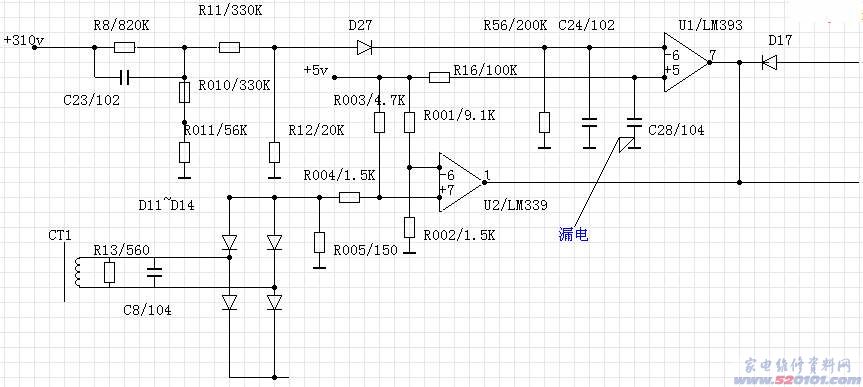

維修全過程：連接檢修專用型電源插座，開機放上炒鍋觀察，電流表在0A-0.7A上下往返晃動。從常見故障狀況看，電流能完成一定標值，表明脈沖寬度調制電壓數據信號PWM.開機信號及其推動導出單元.同歩單元等電源電路均一切正常。在電流表表針不斷晃動時觀查，風機及顯示燈運作.表明一切正常，基本上可以清除直流穩壓電源單元常見故障，查驗關鍵應當在電壓，電流浪涌保護單元電源電路及電流意見反饋單元電源電路中。最先在沒有插電狀況下，查驗電流意見反饋單元的電流電壓互感器CT1,整流二極管D11-D14,及其輸出功率調節電阻器VR1等相關元器件一切正常，來看常見故障很有可能在電壓.電流浪涌保護電源電路中。如下圖所示。查驗R001~R005,R8,R11,R010,R011,R12,R16,C23,C28,D27等內未見異常。再度將電滋爐連接檢修專用型電源插座，在待機狀態下，精確測量 5v電壓為5.32v，電流浪涌保護單元U2/LM3397腳電壓為1.37v,6腳電壓0.74v基本上一切正常。精確測量電壓浪涌保護單元U1/LM393,6腳電壓2.62v,5腳電壓3.30v,顯著稍低。從工作原理上看，該腳電壓應是5v上下。剖析導致該腳電壓稍低的緣故有：電容器C28性能欠佳，發生走電狀況，電壓電壓比較器U1性能欠佳。先拆下來C28，插電精確測量U!,5腳電壓升高至5.28v來看的確是C28耐熱性欠佳。用一只同樣容積的電容器代用后，插電開機，電滋爐加溫一切正常，常見故障清除。
