半球型HD

半球型HD-72型高溫消毒柜選用遠紅外線高溫消毒，具備提溫快速、消毒完全、全自動溫度控制和應用安全性等優勢。
一、電路基本原理

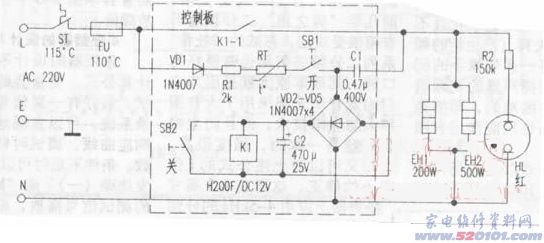

依據實體繪制電路電路原理圖如圖下所顯示。全電路由操縱電路(圖內邊線內)和加溫消毒電路兩部份構成。

接入開關電源，按消毒電源開關SB1，220V交流電源經消毒溫度控制器ST、過熱商業保險器FU、二極管VD1、功率電阻R1、溫度傳感器RT(PTC)加至VD2～VD5橋式整流、C2過濾使汽車繼電器K1吸合，常開觸點K1-1合閉。這時，220V交流電源經K1-1分為雙路，一路經電容器C1降血壓、VD2～VD5橋式整流得12V直流穩壓電源保持K1吸合。另一路加至加溫消毒電路，鮮紅色消毒顯示燈HL亮，遠紅外線石英電熱管EH1(200W)、EH2(500W)與此同時發燙。當消毒柜溫度升到115℃時，ST接觸點全自動斷開，斷開220V交流電源，K1跳停釋放出來，K1—1校準斷開，HL滅，EH1、EH2終止發燙，表明一次消毒進行。若半途需終止消毒，按停止電源開關SB2，K1兩直流電壓被瞬間短路而跳停，K1-1斷開，消毒柜馬上停止工作。
電路中，FU及RT皆是維護元器件。若電路發生短路故障問題或升溫出現異常，FU全自動融斷。若與此同時按SB1、SB2操作失誤，RT過電流發燙約10s全自動短路，常開觸點K1-1斷殲開關電源，具有保障功效。

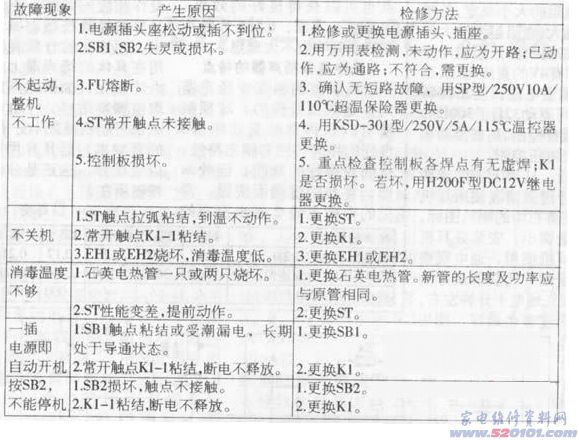

二、常見問題維修(見下表)
