一、啟動無源蜂鳴器長響后全自動校準
故障剖析： 導致此故障的因素有很多，關鍵有IGBT溫度測量電源電路，炒鍋溫度測量電源電路，開關電源高壓低壓維護電源電路，過零檢驗電源電路，下邊詳細介紹其檢修方式。 故障分辨： 最先大家用數字萬用表測量下列各點的電壓是不是一切正常，就可以明確故障的范疇，下邊是各點的一切正常電壓： ①IGBT溫度測量電源電路-----U4的15腳 電壓值：0.5V ②炒鍋溫度測量電源電路-------U4的14腳 電壓值：0.38V ③開關電源高壓低壓維護電源電路----U4的16腳 電壓值：2.52V ④過零檢驗電源電路-------------U4的18腳 電壓值：0.38V
（一）、IGBT溫度測量電源電路故障 查驗流程： ①將整體開關電源斷掉，將IGBT溫度傳感器的接線端子從電路板上拔下，用萬用電表的20M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低，在常溫狀態的電阻值為100K。假如測量到該熱敏電阻的電阻值有誤，表明該溫度傳感器早已損壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②假如在上一步里都不可以處理故障，那麼就務必通電對電源電路開展剖析。大家測量主IC（U4）的第15腳電壓多少錢V，一般發生此故障時在主控芯片IC（U4）的第15腳的電壓基本上貼近5V或0V，在常溫狀態的恰當數值0.5V，假如電壓一切正常，表明前面溫度測量電源電路一切正常，問題發生在主控芯片IC上。換掉新的同尺寸的IC，通電調試一切正常，故障排除。 ③假如在上一步中測量到主IC的14腳電壓異常，而在1步中測得溫度傳感器是好的。再次用數字萬用表測量R201、EC1這2個元器件是不是完好無損。將有什么問題的元器件換掉新的，假如以上的元器件是完好無損的，而故障沒有排除。這時大家還可以明確是主IC早已損壞，拆換后故障可排除。
（二）、炒鍋溫度測量電源電路故障 查驗流程： ①將整體開關電源斷掉，隨后將溫度傳感器的接線端子從電路板上拔下，用萬用電表的20M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低。在常溫狀態的電阻值為100K，假如測量到該溫度傳感器的電阻值為0或阻值發生了轉變，表明該溫度傳感器早已損壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②假如在以上的前2步里都不可以處理故障，那麼就務必通電對電源電路開展剖析。那大家測量主IC（U4）的第14腳電壓多少錢V，一般發生此故障時在主控芯片IC（U4）的第14腳的電壓基本上貼近5V或0，在常溫下的情形下標準值為0.38V，假如測量的電壓一切正常，表明前面溫度測量電源電路一切正常，問題發生在主控芯片IC（U4）。換掉新的同尺寸的主IC，通電調試一切正常，故障排除。 ③假如測量到主IC的14腳電壓不以0.38V，在以上檢驗時測出溫度傳感器也是好的，再次用數字萬用表測量R212、R203、EC2這3個元器件是不是完好無損。將有什么問題的元器件拆換，假如以上的元器件沒有問題，而故障沒有排除，這時大家還可以明確是主IC已壞，拆換后故障可排除。
（三）、開關電源高壓低壓維護電源電路故障 檢驗流程： ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時，電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如測量的溝通交流電壓是常規的，則表明電滋爐內部的電壓檢驗電源電路發生了錯誤操作。維修如下所示：拆下來線路板，通電，檢驗主控芯片IC（U4）的第16腳電壓是不是為2.52V。假如電壓一切正常，而故障沒有排除，則表明主控芯片IC自身損壞。拆換主控芯片通電調試，故障排除。 ③假如上一步中測量到的電壓異常的，用數字萬用表查驗D1，D2，R11、R226，Z2，C203是不是一切正常；以上元器件只需在其中一個發生問題便會造成電壓維護電源電路姿勢，把損壞的元器件卸下來，換好的同尺寸的元器件，通電啟動一切正常，故障排除。假如以上的元器件沒有問題，這時大家還可以明確是主IC損壞，拆換后故障可排除。
（四）、過零檢驗電源電路故障 故障剖析： ①最先大家測量主IC--U4的18腳電壓是不是為0.38V。假如電壓一切正常，而故障沒有排除，大家就可以明確是主IC早已損壞，拆換后故障可排除。假如測量到的電壓異常，大家再測量U2-LM339的6腳與7腳的電壓是不是一切正常（6腳18.6V，7腳3V），假如這兩個電壓異常，請查驗D1，D2，R12，R227，R228，C204，R217，R218是不是一切正常，把異常的元器件拆換，故障可排除。 ②假如U2的6，7腳的電壓一切正常，而1腳導出的電壓異常，這時故障就會有2個概率了，一種是U2—LM339壞，另一種便是主IC壞，我們可以逐一排除，把U2的7腳與負級接入，用數字萬用表測量1腳的電壓是不是為低電頻，假如為低電頻，就表明主IC已壞，假如測量到的電壓或是為高電平，就表明U2—LM339早已損壞，把以上損壞的元器件拆換，故障可排除。[Page]
二、通電沒反應
故障剖析： 發生此故障所涉及到的電源電路比較多，關鍵有高壓低壓電路，時鐘電路，延時電路，下邊詳細介紹其檢修方式。 故障分辨： 先用數字萬用表測量7805的導出腳，如果有5V開關電源，就表明故障在延時電路或時鐘電路，大家再測量主IC的4腳的電壓是不是有5V，要是沒有，就表明故障在延時電路，如果有，就表明故障在時鐘電路。 （一）、高壓低壓電路故障 查驗流程： ①最先用數字萬用表測量7805的鍵入腳是不是有6.8V的電壓，如果有此電壓鍵入而沒有5V的電壓導出，請查驗EC6，C221是不是發生短路故障的狀況，假如以上的元器件都一切正常且后續配電電源電路無短路故障，就表明7805早已損壞，拆換后故障可排除。 ②假如7805沒有電壓鍵入，大家再測量開關電源電路U5的5—8腳是不是有340V的電壓鍵入，要是沒有，請查驗D3，D4，EC7，把異常的元器件拆換，故障可排除。假如以上測量到的電壓一切正常，而故障沒有排除，大家就需要關閉電源對Z3，C226，D2，D6，EC8，D5開展查驗，把異常的元器件拆換，通電調試一切正常，故障排除。 （二）、時鐘電路故障 查驗流程： 查驗電阻器R206是不是一切正常，假如以上電阻器一切正常，在這兒大家還要用換置的方式排除故障了。將晶振電路（4MHz）卸下來，換掉新的同尺寸的晶振電路通電調試，如果是晶振電路自身損壞，則換掉好的晶振電路后故障可排除。假如依然不可以啟動，就表明是主控芯片IC早已損壞，拆換同規格型號主控芯片IC，通電調試一切正常，故障排除。 （三）、延時電路故障 查驗流程： 最先大家用數字萬用表測量主IC的4腳電壓是不是為5V，如果是，而故障沒有排除，大家就可以明確是主IC已壞，拆換后故障可排除。假如測量到的電壓為0V，大家就需要對C225，R205開展查驗，假如以上的元器件都沒有問題，這時大家還可以明確是主IC早已損壞，拆換上同樣型號的IC，通電調試一切正常，故障排除。 （四）、燒保險絲管 故障剖析： ①因為此故障較為嚴重，一般含有其他的故障一起發生，如IGBT整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻通電調試，不然會再造成燒保險絲管。 ②用萬用表查驗IGBT，整流橋堆是不是穿透，把損壞元器件卸下來，換掉同樣型號的元器件，再查驗二極管Z1、電阻器R250。測量這兩個元器件時務必卸下來才可以開展精確性的測量，把已損壞的元器件拆換。 ③把主IC的12腳與5V開關電源相互連接，在不接電磁線圈盤的情形下接好開關電源。用數字萬用表測量IGBT的推動電壓，恰當數值4.02V，假如測量的電壓恰當，把主IC的12腳相接處斷掉，接好電磁線圈盤調試，一切正常，故障排除。 ④假如上一步中測量到的電壓異常，那大家就需要到同歩電源電路和光耦電路去查驗。把主IC的12腳相接處斷掉，實際的請參照——同歩電源電路故障維修步驟和光耦電路故障維修步驟（留意：在查驗時不可以接電磁線圈盤）。 ⑤查諧振電路。在休眠的狀況下要數字萬用表測量U1的13腳電壓是不是為1.19V，假如這一腳的電壓異常，大家就需要查驗D208-D211，R230、R231、R236，C10是不是有損壞，把損壞的元器件拆換。
三、檢不上鍋，有警報聲
故障剖析： 導致此故障的因素有很多，包含同歩電源電路，浪涌保護電路,檢鍋電源電路,光耦電路,IGBT髙壓維護電源電路及其PWM信號電源電路，下邊詳細介紹其檢修方式。
（一）、同歩電源電路故障
查驗流程： ①在休眠接電磁線圈盤的情形下，用數字萬用表測量U1—LM339的8腳與9腳的工作中電壓，（8腳為1.75V，9腳為1.9V），假如電壓異常，請查驗R18、R1、R4、R239、C214、C209、D213，把有什么問題的元器件拆換，故障可排除。假如以上2個管腳的電壓一切正常，那大家再測量U1--LM339的第14腳的電壓是不是為高電平，電壓數值1.23V。如果是低電頻，就表明U1早已損壞（在這兒排除PWM信號電源電路的故障）。 ②如果是高電平，請使用一條輸電線把9腳接地裝置，再測量14腳的電壓是不是為低電頻，假如或是高電平，就表明U1--LM339早已損壞，換掉同樣型號同尺寸的U201--LM339，通電調試一切正常，故障排除。
（二）、浪涌保護電源電路故障
故障剖析： 發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到損壞維護電源電路會導出一個低電頻使IGBT停止工作，當浪涌保護器之后電源電路會全自動恢復過來。 查驗流程： ①最先測量U2--LM339的13腳是不是為高電平，如果是高電平，就表明浪涌保護電源電路沒有姿勢。如果是低電頻，就表明浪涌保護電源電路早已姿勢（這一管腳與IGBT髙壓維護電源電路的導出腳相連通，在這兒是排除IGBT髙壓維護電源電路的故障所做的剖析）。大家再測量U2的11腳電壓是不是為3V，10腳的電壓是否比11腳的電壓低（10腳的電壓為2.51V），如果是，就表明U2—LM339早已損壞，拆換后故障可排除。假如U202的6，7腳電壓異常，請查驗R5，C22，R6，D206，D207，C206，C207，C217，R218，R223是不是一切正常，把異常的元器件拆換，故障可排除。 ②假如測量到U2的14腳電壓僅有0.3V，第11腳的電壓又超過10腳的電壓，大家再測量主IC的1腳的電壓是不是低電頻，如果是，就表明主IC早已損壞。拆換推新的IC后故障可排除。 [Page]（三）、檢鍋電源電路故障
查驗流程： ①當發生檢不上鍋時，最先大家測量主IC的19腳是不是有5V的電壓，假如電壓為0V，就表明主IC早已損壞，拆換后故障可排除。假如電壓一切正常，請測量U2—LM339的2腳是不是有0.8V的電壓，要是沒有，按照第2步的方式查驗。如果有，請檢查Q202，R42，是不是一切正常。把損壞的元器件拆換，故障可排除。假如以上的元器件沒有損壞，大家就需要分辨是主IC的問題，或是U2—LM339的問題了。用一條輸電線把U2的4腳與5V開關電源接入，假如測量到的電壓為低電頻，就表明主IC已壞，假如測量到的電壓或是為高電平，就表明U2- LM339早已損壞，把以上有損壞的元器件拆換，通電調試一切正常，故障排除。 ②假如在上一步沒有短路U2的4腳以前測量到U2的2腳是低電頻，那咱們就測量U2的4腳和5腳的電壓是不是一切正常（4腳為低電頻，5腳的電壓為3V），假如電壓異常，那就需要關閉電源查驗R218，R217的電阻值是不是一切正常，把異常的元器件拆換。假如測量到的電壓一切正常，而2腳導出的或是低電頻，就表明U2早已損壞，拆換上同樣型號的LM339，通電調試一切正常，故障排除。
（四）、光耦電路故障
查驗流程： ①最先拆下來電磁線圈盤通電測量U1的2腳是不是為高電平，再測量5腳與7腳的電壓，這兩個腳是光耦電路上2個電壓比較器的參照電壓，有一數值，（第5腳1.7V,第7腳比5腳高0.4V以內的電壓）它與前面諧振電路拿過來的差分信號來做比較，較為后的效果各自贈給Q2與Q12個三極管的基極作推動數據信號。假如這兩個腳的電壓異常，請查驗R253，R252，Z203是不是存在問題，把有什么問題的元器件拆換，調試一切正常，故障排除。 ②（留意：這一步中一定要把電磁線圈盤卸下來，不然會造成燒IGBT）。假如U1的5，7腳的電壓一切正常,關閉電源把U1的6腳與5V開關電源接入，用數字萬用表測量U1的1腳和2腳的電壓是不是為低電頻，假如這兩個腳有一切一個為高電平，就表明U1損壞，換掉新的LM339，故障可排除。 ③假如這兩個腳的導出電壓都一切正常，而故障沒有排除，大家就需要對Q1、Q2、R234、R235、R237、R238、R7、R8，Z1，D212，開展查驗，把存在的問題的元器件柝出來，換掉同樣型號的元器件，通電調試一切正常，故障就可以排除。
（五）、IGBT髙壓維護電路故障
故障剖析： 當IGBT的C極電壓高過1135V時，維護電路會姿勢。這時IGBT功率會關掉。 檢驗流程： ①最先為了更好地分辨故障是否由IGBT髙壓維護電路造成，大家先測量U2的14腳電壓是不是為高電平（這一腳與浪涌保護電路的導出腳相連通，這里是排除浪涌保護電路的故障而作的剖析）。如果是，就表明維護電路沒有姿勢。如果是低電頻，就表明維護電路早已姿勢。大家就需要測量U2的8腳與9腳的電壓（8腳0.49V，9腳3.85V）。假如這兩個腳的電壓一切正常，而14腳導出的是低電頻，大家就可以明確是U2—LM339早已毀壞。拆換后故障可排除。 ②假如4腳和5腳的電壓異常，大家就需要對R220、R221、C225、R241，R240開展查驗，把毀壞的元器件拆換。通電調試一切正常，故障排除。 ③假如測量到U2的14腳的高電平僅有0.3V，第9腳的電壓又超過8腳的電壓，大家再測量主IC的1腳的電壓是不是低電頻，如果是，就表明主IC早已毀壞。拆換推新的IC后故障可排除。
（六）、PWM信號電路故障
故障剖析： 假如PWM信號沒有導出，IGBT就沒有推動數據信號進而不工作中，檢鍋電路由于檢驗不上恰當的差分信號而發生警報。 查驗流程： 在休眠的情形下測量主IC的13腳的電壓，標準值為2.25V（有效值），假如電壓值異常，請查驗R211，R212，R213，EC12，Q202，C208是不是有什么問題，把有問題的元器件拆換.假如以上的元器件都沒什么問題,表明主IC損壞，請拆換。 四、離心風機不轉 故障剖析： 發生離心風機不轉，一般由風機，離心風機推動電路及其主IC造成。 查驗流程： ①在有標準的情形下，將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，通電啟動，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，拆換離心風機后，故障就可以排除。 ②假如拆換推新的離心風機后，故障沒有排除，就表明是操縱電路出了問題。在啟動的情形下測量主控芯片IC（U4）的5腳是不是有5V的電壓導出，要是沒有，就表明主IC沒有推動數據信號，是主IC損壞，拆換上同樣型號的IC，通電調試一切正常，故障可排除。 ③假如主IC有推動數據信號導出，大家就需要關閉電源，用萬用表對Q201、Q3、R248、R210，D218開展查驗，把存在的問題的元器件開展拆換，通電調試一切正常，故障排除。[Page]
五、無源蜂鳴器不響
故障剖析： 發生該故障表明蜂鳴器驅動電路或是無源蜂鳴器自身發生問題，因而故障范疇精準定位在蜂鳴器驅動電路．無源蜂鳴器自身及主控芯片IC上。 查驗流程： 無源蜂鳴器是主控芯片IC立即推動的，牽涉到的元器件也較為少，查驗時最先用萬用表測量主控芯片IC（U4）的第11腳電壓是不是為0V，假如電壓異常，就表明主IC早已毀壞。假如電壓一切正常，這時按一下開重要，觀查其電壓的轉變，如果有1.5V以內的轉變范疇，就表明無源蜂鳴器有推動數據信號，請查驗R204是不是毀壞，假如一切正常，就表明是無源蜂鳴器自身早已毀壞，拆換后故障可排除。假如以上測量到的電壓沒有轉變，固定不動為0V，也表明主控芯片IC損壞，拆換后啟動一切正常，故障就可以排除。
六、燒不沸水
故障剖析： 導致此故障的首要因素有電流量檢則電路，炒鍋溫度測量電路出問題或應用的炒鍋不對。下邊詳細介紹其檢修方式。 （一）、電流量檢驗電路故障 查驗流程： ①通電在休眠的情形下測量主IC的17腳電壓，標準值為0.46V,假如測量到的電壓一切正常,而故障沒有排除.請測量電壓互感器CT1是不是一切正常，假如一切正常，大家就可以明確是主IC早已毀壞,拆換后故障可排除。 ②在上一步中假如測量到的電壓異常，大家就需要對D201—D205，D207，R207，R208，R222，C223，C215，VR1，CT1開展查驗，把毀壞的元器件開展拆換，故障可排除。假如以上的元器件全是完好無損的，而故障仍然存有，這時大家還可以把故障精準定位在主IC上，換掉新的同樣型號的IC，通電調試一切正常，故障排除。 ③在這個故障里，當電壓互感器CT1毀壞時，在休眠的情形下測量主IC的16腳電壓是不是一切正常是無法明確它的優劣，因此我們要先明確它的優劣才可以拆換主IC。
（二）、炒鍋溫度測量電路故障 故障剖析： 當炒鍋溫度測量電路出故障危害燒不沸水的緣故，主要是炒鍋溫度測量電路中的元器件發生了主要參數轉變。當水的溫度都還沒到100度時，主IC檢驗到的溫度早已做到的100度，進而調整PWM信號的導出，進而發生燒不沸水的狀況。實際的維修步驟請參照——炒鍋溫度電路維修步驟。
（三）、用的炒鍋不對 由于電滋爐對不一樣原材料炒鍋的加溫輸出功率是不一樣的，大家只需換掉美的的專用型鍋后，故障可排除。 此外，在檢驗電路故障時可以參照附頁的電滋爐數據測試全集中的對地電阻器和管腳電壓來進行分辨故障所屬，接口測試是在不接電磁線圈盤的情形下開展測量。
磁爐數據測試表
MC-PF10E電磁爐原理圖
故障剖析： 導致此故障的因素有很多，關鍵有IGBT溫度測量電源電路，炒鍋溫度測量電源電路，開關電源高壓低壓維護電源電路，過零檢驗電源電路，下邊詳細介紹其檢修方式。 故障分辨： 最先大家用數字萬用表測量下列各點的電壓是不是一切正常，就可以明確故障的范疇，下邊是各點的一切正常電壓： ①IGBT溫度測量電源電路-----U4的15腳 電壓值：0.5V ②炒鍋溫度測量電源電路-------U4的14腳 電壓值：0.38V ③開關電源高壓低壓維護電源電路----U4的16腳 電壓值：2.52V ④過零檢驗電源電路-------------U4的18腳 電壓值：0.38V
（一）、IGBT溫度測量電源電路故障 查驗流程： ①將整體開關電源斷掉，將IGBT溫度傳感器的接線端子從電路板上拔下，用萬用電表的20M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低，在常溫狀態的電阻值為100K。假如測量到該熱敏電阻的電阻值有誤，表明該溫度傳感器早已損壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②假如在上一步里都不可以處理故障，那麼就務必通電對電源電路開展剖析。大家測量主IC（U4）的第15腳電壓多少錢V，一般發生此故障時在主控芯片IC（U4）的第15腳的電壓基本上貼近5V或0V，在常溫狀態的恰當數值0.5V，假如電壓一切正常，表明前面溫度測量電源電路一切正常，問題發生在主控芯片IC上。換掉新的同尺寸的IC，通電調試一切正常，故障排除。 ③假如在上一步中測量到主IC的14腳電壓異常，而在1步中測得溫度傳感器是好的。再次用數字萬用表測量R201、EC1這2個元器件是不是完好無損。將有什么問題的元器件換掉新的，假如以上的元器件是完好無損的，而故障沒有排除。這時大家還可以明確是主IC早已損壞，拆換后故障可排除。
（二）、炒鍋溫度測量電源電路故障 查驗流程： ①將整體開關電源斷掉，隨后將溫度傳感器的接線端子從電路板上拔下，用萬用電表的20M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低。在常溫狀態的電阻值為100K，假如測量到該溫度傳感器的電阻值為0或阻值發生了轉變，表明該溫度傳感器早已損壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②假如在以上的前2步里都不可以處理故障，那麼就務必通電對電源電路開展剖析。那大家測量主IC（U4）的第14腳電壓多少錢V，一般發生此故障時在主控芯片IC（U4）的第14腳的電壓基本上貼近5V或0，在常溫下的情形下標準值為0.38V，假如測量的電壓一切正常，表明前面溫度測量電源電路一切正常，問題發生在主控芯片IC（U4）。換掉新的同尺寸的主IC，通電調試一切正常，故障排除。 ③假如測量到主IC的14腳電壓不以0.38V，在以上檢驗時測出溫度傳感器也是好的，再次用數字萬用表測量R212、R203、EC2這3個元器件是不是完好無損。將有什么問題的元器件拆換，假如以上的元器件沒有問題，而故障沒有排除，這時大家還可以明確是主IC已壞，拆換后故障可排除。
（三）、開關電源高壓低壓維護電源電路故障 檢驗流程： ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時，電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如測量的溝通交流電壓是常規的，則表明電滋爐內部的電壓檢驗電源電路發生了錯誤操作。維修如下所示：拆下來線路板，通電，檢驗主控芯片IC（U4）的第16腳電壓是不是為2.52V。假如電壓一切正常，而故障沒有排除，則表明主控芯片IC自身損壞。拆換主控芯片通電調試，故障排除。 ③假如上一步中測量到的電壓異常的，用數字萬用表查驗D1，D2，R11、R226，Z2，C203是不是一切正常；以上元器件只需在其中一個發生問題便會造成電壓維護電源電路姿勢，把損壞的元器件卸下來，換好的同尺寸的元器件，通電啟動一切正常，故障排除。假如以上的元器件沒有問題，這時大家還可以明確是主IC損壞，拆換后故障可排除。
（四）、過零檢驗電源電路故障 故障剖析： ①最先大家測量主IC--U4的18腳電壓是不是為0.38V。假如電壓一切正常，而故障沒有排除，大家就可以明確是主IC早已損壞，拆換后故障可排除。假如測量到的電壓異常，大家再測量U2-LM339的6腳與7腳的電壓是不是一切正常（6腳18.6V，7腳3V），假如這兩個電壓異常，請查驗D1，D2，R12，R227，R228，C204，R217，R218是不是一切正常，把異常的元器件拆換，故障可排除。 ②假如U2的6，7腳的電壓一切正常，而1腳導出的電壓異常，這時故障就會有2個概率了，一種是U2—LM339壞，另一種便是主IC壞，我們可以逐一排除，把U2的7腳與負級接入，用數字萬用表測量1腳的電壓是不是為低電頻，假如為低電頻，就表明主IC已壞，假如測量到的電壓或是為高電平，就表明U2—LM339早已損壞，把以上損壞的元器件拆換，故障可排除。[Page]
二、通電沒反應
故障剖析： 發生此故障所涉及到的電源電路比較多，關鍵有高壓低壓電路，時鐘電路，延時電路，下邊詳細介紹其檢修方式。 故障分辨： 先用數字萬用表測量7805的導出腳，如果有5V開關電源，就表明故障在延時電路或時鐘電路，大家再測量主IC的4腳的電壓是不是有5V，要是沒有，就表明故障在延時電路，如果有，就表明故障在時鐘電路。 （一）、高壓低壓電路故障 查驗流程： ①最先用數字萬用表測量7805的鍵入腳是不是有6.8V的電壓，如果有此電壓鍵入而沒有5V的電壓導出，請查驗EC6，C221是不是發生短路故障的狀況，假如以上的元器件都一切正常且后續配電電源電路無短路故障，就表明7805早已損壞，拆換后故障可排除。 ②假如7805沒有電壓鍵入，大家再測量開關電源電路U5的5—8腳是不是有340V的電壓鍵入，要是沒有，請查驗D3，D4，EC7，把異常的元器件拆換，故障可排除。假如以上測量到的電壓一切正常，而故障沒有排除，大家就需要關閉電源對Z3，C226，D2，D6，EC8，D5開展查驗，把異常的元器件拆換，通電調試一切正常，故障排除。 （二）、時鐘電路故障 查驗流程： 查驗電阻器R206是不是一切正常，假如以上電阻器一切正常，在這兒大家還要用換置的方式排除故障了。將晶振電路（4MHz）卸下來，換掉新的同尺寸的晶振電路通電調試，如果是晶振電路自身損壞，則換掉好的晶振電路后故障可排除。假如依然不可以啟動，就表明是主控芯片IC早已損壞，拆換同規格型號主控芯片IC，通電調試一切正常，故障排除。 （三）、延時電路故障 查驗流程： 最先大家用數字萬用表測量主IC的4腳電壓是不是為5V，如果是，而故障沒有排除，大家就可以明確是主IC已壞，拆換后故障可排除。假如測量到的電壓為0V，大家就需要對C225，R205開展查驗，假如以上的元器件都沒有問題，這時大家還可以明確是主IC早已損壞，拆換上同樣型號的IC，通電調試一切正常，故障排除。 （四）、燒保險絲管 故障剖析： ①因為此故障較為嚴重，一般含有其他的故障一起發生，如IGBT整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻通電調試，不然會再造成燒保險絲管。 ②用萬用表查驗IGBT，整流橋堆是不是穿透，把損壞元器件卸下來，換掉同樣型號的元器件，再查驗二極管Z1、電阻器R250。測量這兩個元器件時務必卸下來才可以開展精確性的測量，把已損壞的元器件拆換。 ③把主IC的12腳與5V開關電源相互連接，在不接電磁線圈盤的情形下接好開關電源。用數字萬用表測量IGBT的推動電壓，恰當數值4.02V，假如測量的電壓恰當，把主IC的12腳相接處斷掉，接好電磁線圈盤調試，一切正常，故障排除。 ④假如上一步中測量到的電壓異常，那大家就需要到同歩電源電路和光耦電路去查驗。把主IC的12腳相接處斷掉，實際的請參照——同歩電源電路故障維修步驟和光耦電路故障維修步驟（留意：在查驗時不可以接電磁線圈盤）。 ⑤查諧振電路。在休眠的狀況下要數字萬用表測量U1的13腳電壓是不是為1.19V，假如這一腳的電壓異常，大家就需要查驗D208-D211，R230、R231、R236，C10是不是有損壞，把損壞的元器件拆換。
三、檢不上鍋，有警報聲
故障剖析： 導致此故障的因素有很多，包含同歩電源電路，浪涌保護電路,檢鍋電源電路,光耦電路,IGBT髙壓維護電源電路及其PWM信號電源電路，下邊詳細介紹其檢修方式。
（一）、同歩電源電路故障
查驗流程： ①在休眠接電磁線圈盤的情形下，用數字萬用表測量U1—LM339的8腳與9腳的工作中電壓，（8腳為1.75V，9腳為1.9V），假如電壓異常，請查驗R18、R1、R4、R239、C214、C209、D213，把有什么問題的元器件拆換，故障可排除。假如以上2個管腳的電壓一切正常，那大家再測量U1--LM339的第14腳的電壓是不是為高電平，電壓數值1.23V。如果是低電頻，就表明U1早已損壞（在這兒排除PWM信號電源電路的故障）。 ②如果是高電平，請使用一條輸電線把9腳接地裝置，再測量14腳的電壓是不是為低電頻，假如或是高電平，就表明U1--LM339早已損壞，換掉同樣型號同尺寸的U201--LM339，通電調試一切正常，故障排除。
（二）、浪涌保護電源電路故障
故障剖析： 發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到損壞維護電源電路會導出一個低電頻使IGBT停止工作，當浪涌保護器之后電源電路會全自動恢復過來。 查驗流程： ①最先測量U2--LM339的13腳是不是為高電平，如果是高電平，就表明浪涌保護電源電路沒有姿勢。如果是低電頻，就表明浪涌保護電源電路早已姿勢（這一管腳與IGBT髙壓維護電源電路的導出腳相連通，在這兒是排除IGBT髙壓維護電源電路的故障所做的剖析）。大家再測量U2的11腳電壓是不是為3V，10腳的電壓是否比11腳的電壓低（10腳的電壓為2.51V），如果是，就表明U2—LM339早已損壞，拆換后故障可排除。假如U202的6，7腳電壓異常，請查驗R5，C22，R6，D206，D207，C206，C207，C217，R218，R223是不是一切正常，把異常的元器件拆換，故障可排除。 ②假如測量到U2的14腳電壓僅有0.3V，第11腳的電壓又超過10腳的電壓，大家再測量主IC的1腳的電壓是不是低電頻，如果是，就表明主IC早已損壞。拆換推新的IC后故障可排除。 [Page]（三）、檢鍋電源電路故障
查驗流程： ①當發生檢不上鍋時，最先大家測量主IC的19腳是不是有5V的電壓，假如電壓為0V，就表明主IC早已損壞，拆換后故障可排除。假如電壓一切正常，請測量U2—LM339的2腳是不是有0.8V的電壓，要是沒有，按照第2步的方式查驗。如果有，請檢查Q202，R42，是不是一切正常。把損壞的元器件拆換，故障可排除。假如以上的元器件沒有損壞，大家就需要分辨是主IC的問題，或是U2—LM339的問題了。用一條輸電線把U2的4腳與5V開關電源接入，假如測量到的電壓為低電頻，就表明主IC已壞，假如測量到的電壓或是為高電平，就表明U2- LM339早已損壞，把以上有損壞的元器件拆換，通電調試一切正常，故障排除。 ②假如在上一步沒有短路U2的4腳以前測量到U2的2腳是低電頻，那咱們就測量U2的4腳和5腳的電壓是不是一切正常（4腳為低電頻，5腳的電壓為3V），假如電壓異常，那就需要關閉電源查驗R218，R217的電阻值是不是一切正常，把異常的元器件拆換。假如測量到的電壓一切正常，而2腳導出的或是低電頻，就表明U2早已損壞，拆換上同樣型號的LM339，通電調試一切正常，故障排除。
（四）、光耦電路故障
查驗流程： ①最先拆下來電磁線圈盤通電測量U1的2腳是不是為高電平，再測量5腳與7腳的電壓，這兩個腳是光耦電路上2個電壓比較器的參照電壓，有一數值，（第5腳1.7V,第7腳比5腳高0.4V以內的電壓）它與前面諧振電路拿過來的差分信號來做比較，較為后的效果各自贈給Q2與Q12個三極管的基極作推動數據信號。假如這兩個腳的電壓異常，請查驗R253，R252，Z203是不是存在問題，把有什么問題的元器件拆換，調試一切正常，故障排除。 ②（留意：這一步中一定要把電磁線圈盤卸下來，不然會造成燒IGBT）。假如U1的5，7腳的電壓一切正常,關閉電源把U1的6腳與5V開關電源接入，用數字萬用表測量U1的1腳和2腳的電壓是不是為低電頻，假如這兩個腳有一切一個為高電平，就表明U1損壞，換掉新的LM339，故障可排除。 ③假如這兩個腳的導出電壓都一切正常，而故障沒有排除，大家就需要對Q1、Q2、R234、R235、R237、R238、R7、R8，Z1，D212，開展查驗，把存在的問題的元器件柝出來，換掉同樣型號的元器件，通電調試一切正常，故障就可以排除。
（五）、IGBT髙壓維護電路故障
故障剖析： 當IGBT的C極電壓高過1135V時，維護電路會姿勢。這時IGBT功率會關掉。 檢驗流程： ①最先為了更好地分辨故障是否由IGBT髙壓維護電路造成，大家先測量U2的14腳電壓是不是為高電平（這一腳與浪涌保護電路的導出腳相連通，這里是排除浪涌保護電路的故障而作的剖析）。如果是，就表明維護電路沒有姿勢。如果是低電頻，就表明維護電路早已姿勢。大家就需要測量U2的8腳與9腳的電壓（8腳0.49V，9腳3.85V）。假如這兩個腳的電壓一切正常，而14腳導出的是低電頻，大家就可以明確是U2—LM339早已毀壞。拆換后故障可排除。 ②假如4腳和5腳的電壓異常，大家就需要對R220、R221、C225、R241，R240開展查驗，把毀壞的元器件拆換。通電調試一切正常，故障排除。 ③假如測量到U2的14腳的高電平僅有0.3V，第9腳的電壓又超過8腳的電壓，大家再測量主IC的1腳的電壓是不是低電頻，如果是，就表明主IC早已毀壞。拆換推新的IC后故障可排除。
（六）、PWM信號電路故障
故障剖析： 假如PWM信號沒有導出，IGBT就沒有推動數據信號進而不工作中，檢鍋電路由于檢驗不上恰當的差分信號而發生警報。 查驗流程： 在休眠的情形下測量主IC的13腳的電壓，標準值為2.25V（有效值），假如電壓值異常，請查驗R211，R212，R213，EC12，Q202，C208是不是有什么問題，把有問題的元器件拆換.假如以上的元器件都沒什么問題,表明主IC損壞，請拆換。 四、離心風機不轉 故障剖析： 發生離心風機不轉，一般由風機，離心風機推動電路及其主IC造成。 查驗流程： ①在有標準的情形下，將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，通電啟動，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，拆換離心風機后，故障就可以排除。 ②假如拆換推新的離心風機后，故障沒有排除，就表明是操縱電路出了問題。在啟動的情形下測量主控芯片IC（U4）的5腳是不是有5V的電壓導出，要是沒有，就表明主IC沒有推動數據信號，是主IC損壞，拆換上同樣型號的IC，通電調試一切正常，故障可排除。 ③假如主IC有推動數據信號導出，大家就需要關閉電源，用萬用表對Q201、Q3、R248、R210，D218開展查驗，把存在的問題的元器件開展拆換，通電調試一切正常，故障排除。[Page]
五、無源蜂鳴器不響
故障剖析： 發生該故障表明蜂鳴器驅動電路或是無源蜂鳴器自身發生問題，因而故障范疇精準定位在蜂鳴器驅動電路．無源蜂鳴器自身及主控芯片IC上。 查驗流程： 無源蜂鳴器是主控芯片IC立即推動的，牽涉到的元器件也較為少，查驗時最先用萬用表測量主控芯片IC（U4）的第11腳電壓是不是為0V，假如電壓異常，就表明主IC早已毀壞。假如電壓一切正常，這時按一下開重要，觀查其電壓的轉變，如果有1.5V以內的轉變范疇，就表明無源蜂鳴器有推動數據信號，請查驗R204是不是毀壞，假如一切正常，就表明是無源蜂鳴器自身早已毀壞，拆換后故障可排除。假如以上測量到的電壓沒有轉變，固定不動為0V，也表明主控芯片IC損壞，拆換后啟動一切正常，故障就可以排除。
六、燒不沸水
故障剖析： 導致此故障的首要因素有電流量檢則電路，炒鍋溫度測量電路出問題或應用的炒鍋不對。下邊詳細介紹其檢修方式。 （一）、電流量檢驗電路故障 查驗流程： ①通電在休眠的情形下測量主IC的17腳電壓，標準值為0.46V,假如測量到的電壓一切正常,而故障沒有排除.請測量電壓互感器CT1是不是一切正常，假如一切正常，大家就可以明確是主IC早已毀壞,拆換后故障可排除。 ②在上一步中假如測量到的電壓異常，大家就需要對D201—D205，D207，R207，R208，R222，C223，C215，VR1，CT1開展查驗，把毀壞的元器件開展拆換，故障可排除。假如以上的元器件全是完好無損的，而故障仍然存有，這時大家還可以把故障精準定位在主IC上，換掉新的同樣型號的IC，通電調試一切正常，故障排除。 ③在這個故障里，當電壓互感器CT1毀壞時，在休眠的情形下測量主IC的16腳電壓是不是一切正常是無法明確它的優劣，因此我們要先明確它的優劣才可以拆換主IC。
（二）、炒鍋溫度測量電路故障 故障剖析： 當炒鍋溫度測量電路出故障危害燒不沸水的緣故，主要是炒鍋溫度測量電路中的元器件發生了主要參數轉變。當水的溫度都還沒到100度時，主IC檢驗到的溫度早已做到的100度，進而調整PWM信號的導出，進而發生燒不沸水的狀況。實際的維修步驟請參照——炒鍋溫度電路維修步驟。
（三）、用的炒鍋不對 由于電滋爐對不一樣原材料炒鍋的加溫輸出功率是不一樣的，大家只需換掉美的的專用型鍋后，故障可排除。 此外，在檢驗電路故障時可以參照附頁的電滋爐數據測試全集中的對地電阻器和管腳電壓來進行分辨故障所屬，接口測試是在不接電磁線圈盤的情形下開展測量。

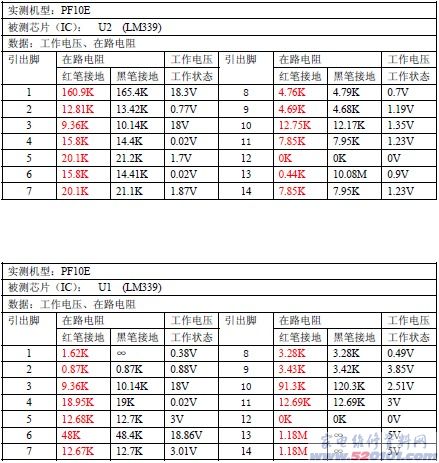

磁爐數據測試表

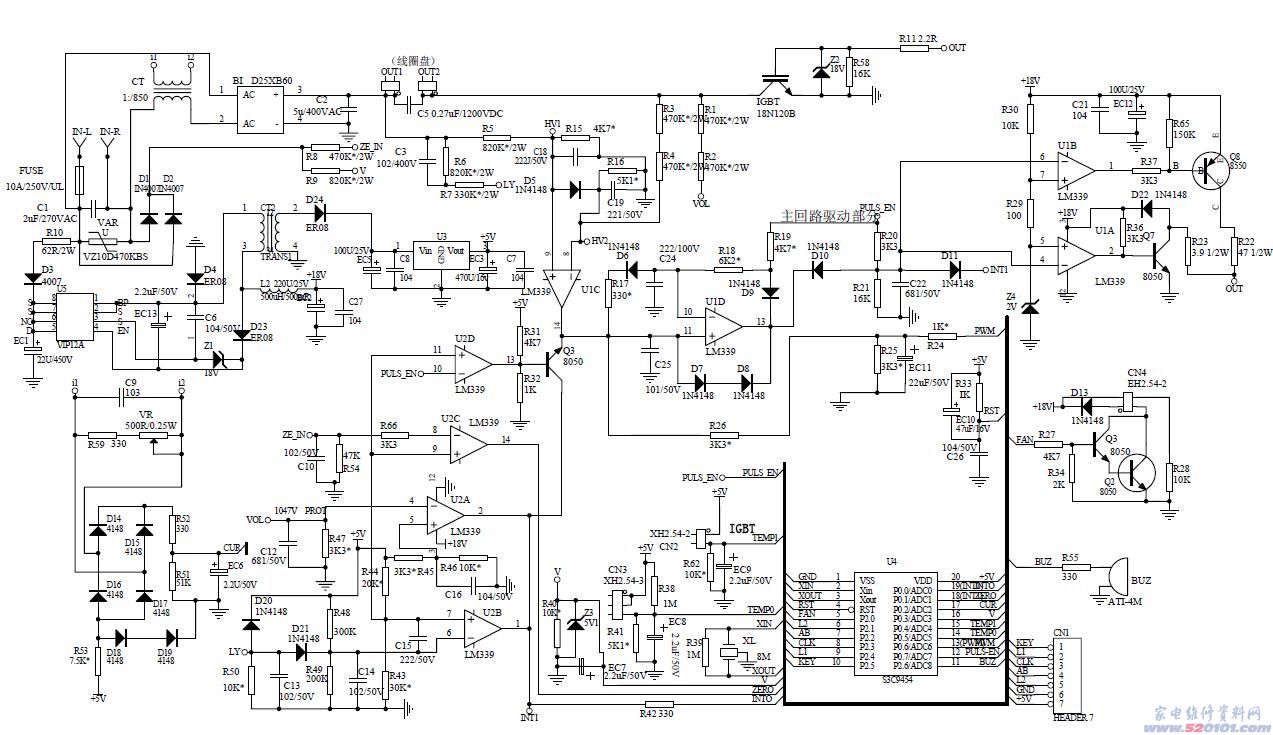

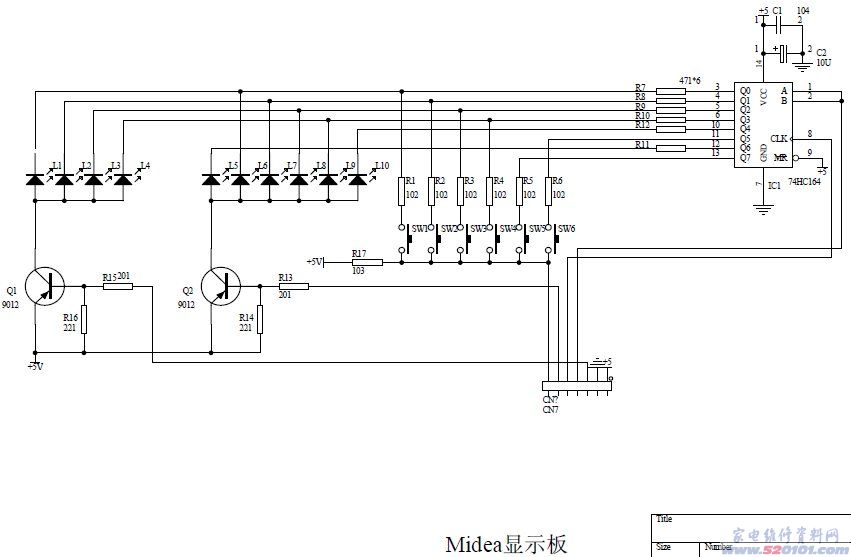

MC-PF10E電磁爐原理圖
