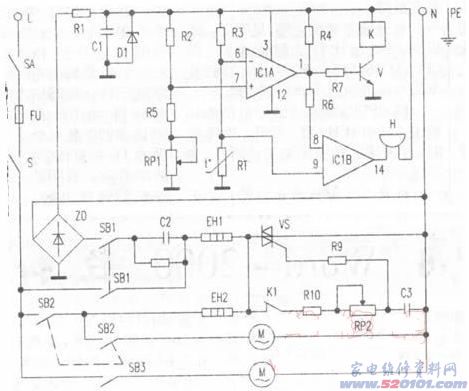

現階段市場上整體浴室盡管作用各有不同，但大部分部具備淋浴、桑那蒸汽浴的作用，且原理基本一致。關鍵由大、小水箱及控制回路，加溫電源電路等構成。在其中大水箱里安裝有輸出功率過大的電加熱管EH1，關鍵加溫淋浴自來水。小水箱里安裝有輸出功率相對性較小的電加熱管EH2，關鍵加溫小水箱內的水，使其燒開造成蒸氣并根據伺服電機運行將蒸氣送進淋浴室供蒸汽浴應用。圖下為普遍整體浴室的基本上電路設計圖，不一樣型號規格其電路設計圖很有可能稍有差別。
一、整體浴室電源電路原理
在220V溝通交流電壓中，火線零線L經開關電源開關SA、商業保險FU至防空燒開關S。防干燒開關S可當作水箱的水位線開關，僅有水箱內的水位線做到一定值時S即可接入，防止了電加熱管沒有水空燒導致破壞和從而造成火災事故，防空燒開關接入后，火線零線L經SB1雙刀開關為電加熱管EH1和整流管ZD配電。電加熱管EH1的另一端常常閉觸點K1、電阻器R10、電位器RP2及電容器c3至中性點N，并由RP2與c3相接處導出開啟工作電壓，使晶閘管管導通，電加熱管EH1受電加熱器。輸出功率調節電阻器RP2可更改開啟工作電壓，進而操縱電加熱管EH1的功率使加溫處在可控情況。整體浴室中溫度控制回路由場效應管IC1，溫度感應器RT、汽車繼電器K和電子元件構成。整流管ZD導出直流電壓經穩壓管D1穩壓管后，做為溫度控制回路的工作中開關電源。Ic112腳為接地裝置端，③腳為開關電源配電端，積分電路端⑦腳為參照工作電壓端，調整電阻器RP1可讓該參照工作電壓在2．6—1．4V間轉變，相當于更改了水箱內溫度的額定值，正相反端⑥腳接有溫度感應器RT，當水箱內溫度伴隨著電加熱管加溫時間的增加而上升，溫度感應器RT電阻值降低，⑥腳工作電壓降低。當⑥腳工作電壓小于⑦腳工作電壓時(溫度做到額定值)Ic1①腳導出高電平，經電阻器R7邊加個三極管V基極，三極管V關斷，汽車繼電器K吸合，常閉觸點斷掉，斷開汽車繼電器發熱管EH1開關電源，EH1終止加溫。與此同時IC1①腳導出高電平經電阻器R6至IC1⑧腳，IC114腳導出低電頻接入無源蜂鳴器H傳出可以淋浴數據信號。

淋浴時，按住淋浴開關SB3，220v電壓經SB3加至淋浴水泵上，離心水泵開始工作，將水箱內開水經淋浴噴嘴噴出來。因為淋浴開關SB3，加溫開關SB1間相互之間鎖閉，故這時加溫開關是斷掉的，電加熱管EH1不通電，應用安全性。
蒸汽浴時，按住蒸汽浴開關SB2，電加熱管EH2受電加熱器。因為蒸汽浴開關SB2與淋浴開關SB3、加溫開關SB1間相互之間鎖閉，這時淋浴電加熱管EH1及溫度控制回路和淋浴離心水泵均處在沒電終止運行狀態。與此同時因為小水箱的水相對性較少，當水迅速燒開造成蒸氣時，伺服電機會將小水箱內的蒸氣送至淋浴室完成蒸汽浴。必須表明的是，蒸汽浴時電加熱管EH2是通電的，為確保安全性，整體浴室的合金構件一定要有健全的接地系統，并在開關電源三相五線處安裝漏電保護器開關。
