百得JSYD7—96電熱水器測繪工程

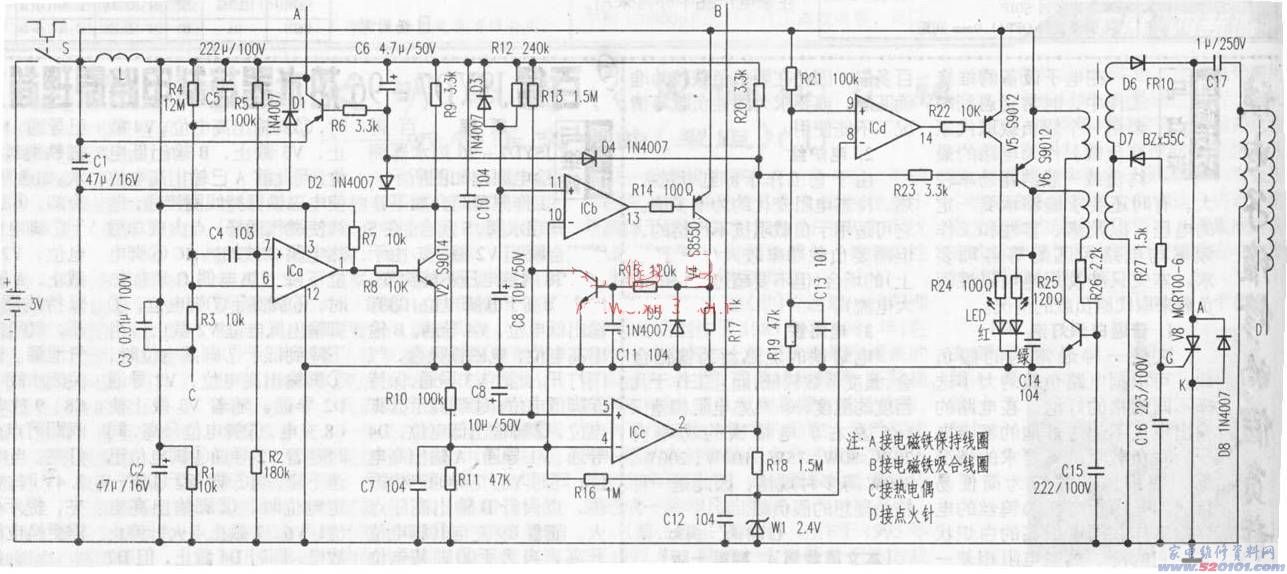

百得JSYD7—96電熱水器測繪工程電基本原理如下圖所示。原理介紹如下所示：
打開進水閥，s合閉，在s剛閉合一瞬間v2截止，因為c9、c8兩直流電壓不可以基因突變，Ic⑩腳高過11腳電位，13腳輸出低電位，v4導通，B輸出高電位，電磁鐵吸合，氣缸開啟。這時v3導通，維持⑤腳低電位；④腳高過⑤腳電位，②腳輸出低電位，D4導通、v1導通，A輸出高電位；與此同時v6、7導通造成震蕩，點火針D輸出髙壓打火。伴隨著C9電池充電11腳電位上升，當超過⑩腳某電位時，13腳輸出高電位，V4截止，v3截止，B輸出低電位。而先前A已輸出高電位使電磁鐵維持電磁線圈接入，再次使天然氣順暢。打火取得成功后熱電阻c被加溫，Ic⑥腳電位降低(熱電阻c未加溫時，⑥腳高過⑦腳電位，①腳輸出低電位v2截止)，時下降至小于⑦腳某電位時，①腳輸出高電位，V2導通D2導通。伴隨著v3截止使C8電池充電，⑤腳電位上升，與此同時伴隨著v2導通④腳電位快速降低，當⑤腳高過④腳一定電位時，②腳輸出高電位，v6、7截止點火針終止充放電，與此同時D4截止，但D2已導通，v1仍維持導通，電磁鐵再次吸合，可一切正常自來水。如遇出現意外發動機熄火，熱電阻c制冷，⑥腳電位上升；當超過⑦腳電位時，①腳輸出低電位，v2截止D2截止V1截止，A輸出低電位；吸合維持電磁線圈跳停，電磁鐵斷掉，氣缸全自動關掉，避免燃氣泄漏。若要再次打火，需關掉進水閥(即關閉程序)，待c8、9充放電幾秒后再次開進水閥就可以打火。點火時LED信號燈亮。當電源電壓降低到約2.4v時，v5導通，LED綠燈亮，提醒電源電壓已不夠，需換電池。
常見故障打開進水閥，一起火立刻滅掉。
檢修在接入電原時，用二個數字萬用表與此同時測A、B點工作電壓，B有一瞬間2．8v工作電壓且電磁鐵有吸合聲，A也是有2．8v工作電壓，但電磁鐵不可以維持吸合，約6秒后，A點工作電壓消退。拆換電磁鐵電磁線圈后常見故障清除。
