IGBT的原理及試檢測環節

IGBT的原理？
由圖1看得出IGBT包括P /N-/P/N 四層構造，可以覺得IGBT是由一個MOSFET和一個PNP三極管構成，由柵壓操縱的MOSFET來推動PNP電子管；還可以把它當做是由一個VDMOS和一個PN二極管構成。。以象1為例子剖析IGBT的工作模式。在圖1所顯示的構造中，柵壓G與發射極E短路且正接電壓、集電結接空氣壓力時，元器件處在反方向截至情況。這時J1、J3結反偏、J2結正偏，J1、J3反偏結阻攔電流量的商品流通，反方向電壓關鍵由J1擔負。當柵壓G與發射極E短路，集電結C相對性于柵壓加正電壓時，J1、J3結正偏、J2結反偏，電流量依然無法關斷，電壓關鍵由反偏結J2擔負，這時IGBT處在正方向截至。PT型IGBT因為緩存層的存有根據放棄反方向阻隔特點來有有效的正方向阻隔特點，而NPT型IGBT則有著不錯的正反兩面向阻隔特點。當集電結C加正電壓，柵壓G與發射極E增加電壓超過閥值電壓時，IGBT的MOS斷面打開，元器件進到正指導通情況。

圖1

自身的小小的寫作：
自身（侯森）原寫作的 電磁爐傳感器：（大約PWM是不是一切正常，PWM 脈沖數據信號紊亂而不檢鍋。（查驗PWM脈沖的方式簡易，社區論壇上有詳細介紹過，便是找一中小型的變電器，在初中級上接一只發光二極管，放到電磁爐的發燙上面后啟動，發光二極管有閃亮表明PWM脈沖一切正常，無反映則異常）。試檢測環節）

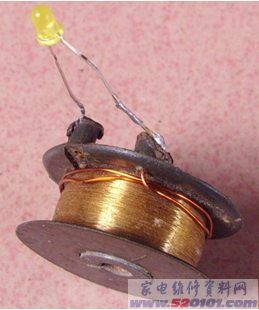

原材料是一個毀掉的 微風吊扇 取下芯立即 接好發光二極管就OK。哪圖上粗線條是 再加上的，原先外電磁線圈斷掉。

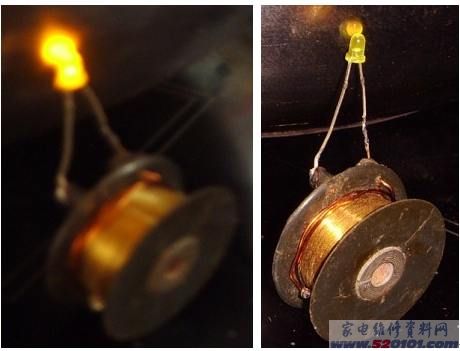

電磁爐加溫情況下放進鍋盤邊 就發光，在挨近線盤處溝通交流電壓是 4.39V 遠些就慢慢變弱電壓與閃光水平。（原來我試檢測是并接反位二個 發光二極管 二個都是會閃光， 但發明亮不足高，溝通交流電壓在2.31V下），上邊V標值可以伴隨著檔的 轉變而變化。

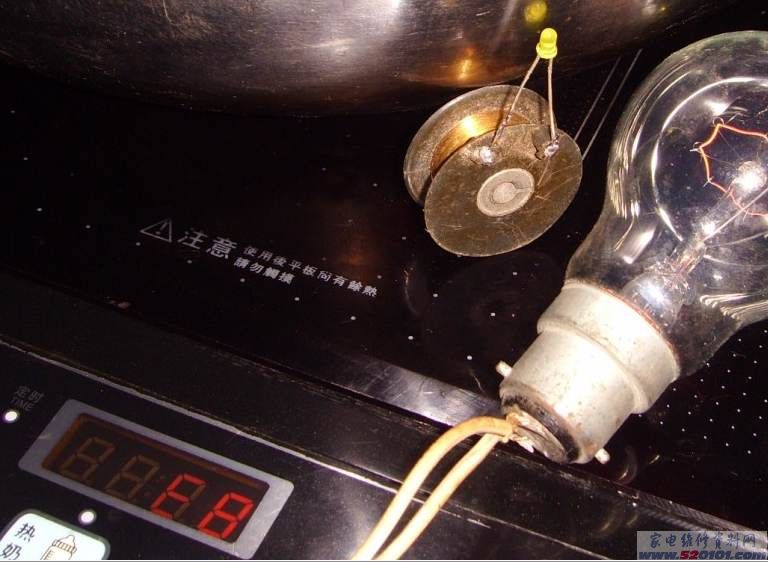

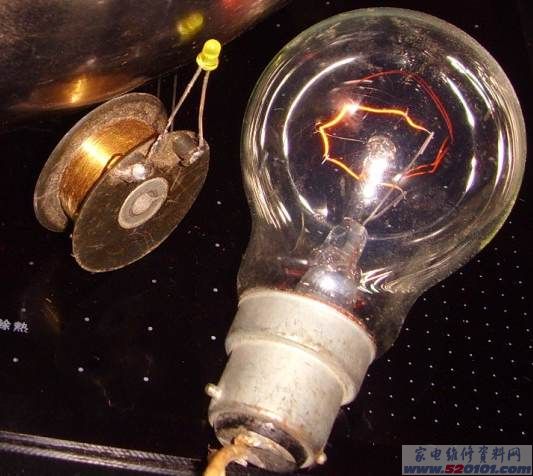

電磁爐串連電燈泡 調試照片：發光二極管與電燈泡 可以伴隨著檢鍋“滴 滴”響聲而 閃動，表明：光耦電路，PWM電路基本上一切正常，還怎么組詞以后電磁爐（板田電磁爐）發生E8（電壓過低）編碼，再還怎么組詞（30秒）以后就關機，確認電磁爐早已一切正常。不然： 長亮就爆IGBT 沒亮就不可以加溫。鍋離去電磁爐發光二極管還亮也爆IGBT 。

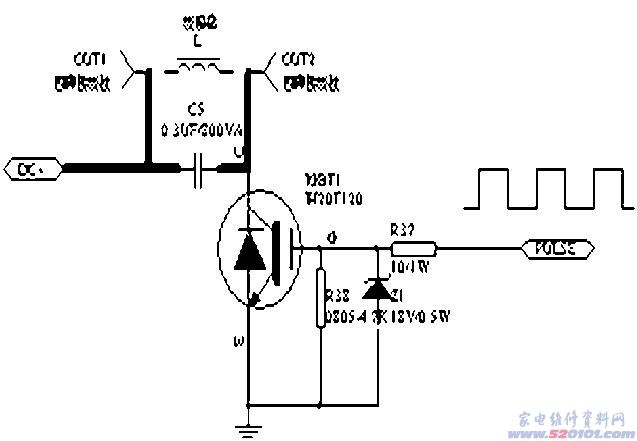

LC振蕩電路：元器件構成：
串聯諧振電容器C5，電磁線圈盤L，IGBT 。
LC振蕩電路是全部電源電路的關鍵一部分，是電力變換變成電能的完成一部分。在其中L就是指接進OUT1和OUT2中間的電磁線圈盤，而C則為并在L左右的電容器C5。電源電路根據IGBT的高頻開關（一般工作頻率在20K-30K）產生LC震蕩，進而在L上，產生高頻率轉變的電流量，轉變的電流量又促使L造成轉變的無線電波。




同歩電壓較為電源電路：
　　電磁爐加溫電磁線圈L 與高頻率串聯諧振電容器C3 是根據IGBT 管高頻開關迅速關斷、截至，產生LC 振蕩電路。

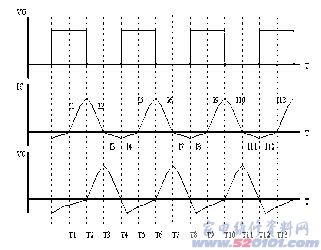

　　LC 自由振蕩的半周期發生最高值電壓，也是IGBT管截止時間，這時電源開關脈沖沒有抵達。這一時間關聯不可以移位，如最高值脈沖都還沒消退，而電源開關脈沖已提早來臨，便會發生挺大的關斷電流量，造成IGBT 管燒毀。因而，務必確保電源開關脈沖前端與最高值脈沖后沿同樣步。

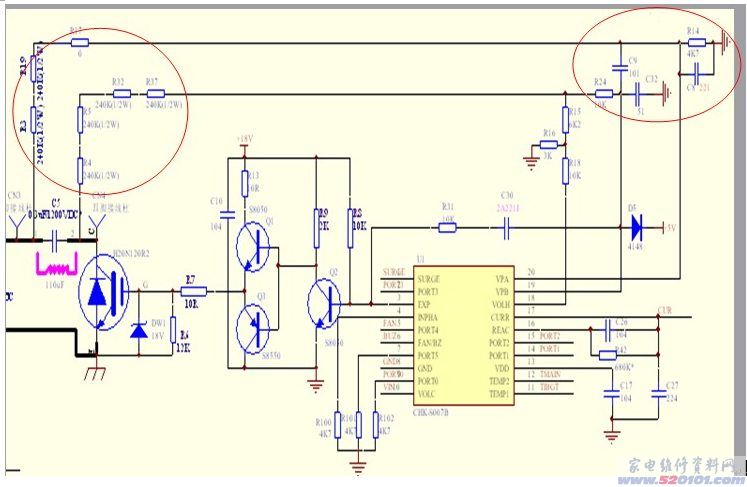

通電時發生爆損IGBT 管常見故障。檢修時，用數字萬用表電阻器100 Ω檔測推動放大電源電路，看一下三極管Q 3（8550）PNP發射極e 與基極b已引路。因為三極管Q 3 引路，使推動放大電源電路在通電時導出為高電平（一切正常為低電頻），導致IGBT 管不斷飽和狀態關斷時間太長，而使發生爆損IGBT 管常見故障。將受損的三極管Q 3 升級后
IGBT壞。一定要查驗0.27或0.33電容器。此電容和電磁線圈盤構成lc振蕩電路，容積減少震蕩工作頻率提高，電壓增高。非常容易再度毀壞IGBT 。

板田 牌電磁爐發生E8（0.27UF電容器早已兩部制電價至0.258UF）。

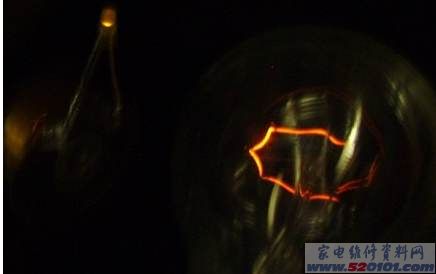

上邊黑暗中 照相的二極管與電燈泡實際效果。



若電燈泡暗紅，打開電磁爐開關電源，電燈泡一亮一暗地里閃動,但把炒鍋伸出電燈泡很亮；歸屬于抬鍋炸IGBT，應查驗CPU 推動 線盤 大部分是電磁線圈毀壞。以 美的 機為例子:穩壓二極管ZD1（18V）引路毀壞，會導致發生整體低電壓配電電源電路對地電壓上升；穩壓二極管ZD1（18V）無效毀壞時（休眠檢驗C92對地 18V電壓是一切正常，但開機后檢驗C92對地 10V電壓稍低。），會導致發生屢爆IGBT管常見故障產生。LC振蕩電路電子器件損傷時，均會導致電磁爐通電即燒IGBT管、或上電啟動檢鍋即燒IGBT管、及震蕩工作頻率較高驅使IGBT管關斷時間太長，而引起IGBT管穿透毀壞。測LC振蕩電路濾波電容器C4對地 305V電壓，為一切正常。假如C4對地電壓稍低、會導致電磁爐震蕩工作頻率上升造成IGBT管關斷時間太長而損壞IGBT管。如共震電力電容器C5無效。一上電或一檢鍋會導致IGBT管而損壞IGBT管。LC振蕩電路C5無效損傷時，有時候會導致電磁爐通電開機數秒左右內檢鍋時發生“損壞IGBT管”常見故障。加溫線盤繞阻存有堵轉短路故障、底端磁塊發生增碳或短路故障毀壞時，會導致電磁爐通電開機后發生爆裂IGBT。IGBT管操縱極G極，限幅穩壓二極管Z1反方向走電時，有時候會導致電磁爐發生“屢爆IGBT管。[Page]
電磁爐加溫電磁線圈與高頻率串聯諧振電力電容器根據IGBT高頻開關迅速關斷、截至，產生LC振蕩電路。LC自由振蕩的半周期發生最高值電壓，也是IGBT截止時間，這時電源開關脈沖沒有抵達。這一時間關聯不可以移位，如最高值脈沖都還沒消退，而電源開關脈沖已提早來臨，便會發生挺大的關斷電流量，造成IGBT燒毀。因而，務必確保電源開關脈沖前端與最高值脈沖后沿同樣步。
三極管Q3、Q4主要參數紊亂、穿透及電阻器R37霉變毀壞，有時候會造成IGBT管穿透。二極管D20擊穿、電壓比較器（U2A）紊亂，通電后會造成IGBT穿透。侯森原創設計工作經驗期待對大伙有一點點的協助，事半功倍，多入元寶。
