維修家電10很多年，遇到許多損毀的電磁爐，做為一個維修人員,卻束手無策,內心覺得特別疼。有什么辦法能讓它死而復活呢？以我改裝三角電磁爐的工作經驗,覺得這類電磁爐的構造簡易,經久耐用,因此想能否把這類電磁爐的諧振電路和關聯電源電路移殖到其余的機器上呢？通過基本原理剖析和具體改裝實際操作,回答是毫無疑問可以的！我便以一部仿冒電磁爐為總體目標,開始了我的電磁爐改裝模塊的產品研發,姑且就叫模塊吧,超好聽點,下邊附設了我的改裝照片,原電路板上的CPU和339都拆下來了,都由邊上的那一塊小線路板模塊替代了,輸出功率或是用電阻器調整。這方面小線路板便是按照三角牌磁感應電磁爐的精粹一部分,震蕩和關聯電源電路,隨后自身用聚酰亞胺膜做的,到主板的連線有6根,分別是同歩二根,5V.18V.GND和推動導出，全板僅用到連接和整流器,線盤,及其IGBT推動一部分的二只三極管。

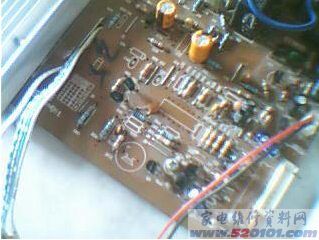

拆下來CPU和339的主板

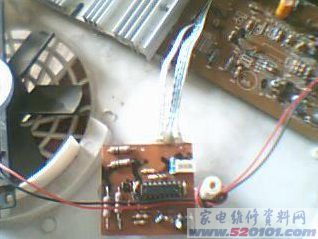

改裝模塊一部分

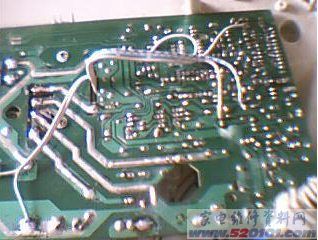

接線方法

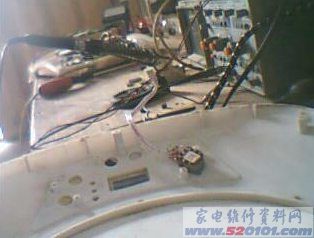

控制面板電阻器
