美的MC-PVY22A電滋爐故障編碼
E01 短路（主感應器出現異常） E05 短路故障（散熱器感應器）
E02 短路故障（主感應器出現異常） E06 高溫（散熱器感應器）
E03 高溫（主感應器出現異常） E07 低電壓維護（小于150V）
E04 短路（散熱器感應器） E08 高電壓維護（高過250V）
E07 過零檢驗電源電路
文件目錄
一、 數碼顯示管表明故障編碼
①、E01、E02、E03代碼 ②、E04、E05 、E06編碼 ③、E07、E08代碼
二、 上電沒反應 ①、燒保險絲管 ②、低電壓電路故障 ③、直流高壓電源電源電路故障 ④、延時電路故障 ⑤、時鐘電路故障 三、 檢不上鍋、有警報聲 ①同歩電源電路故障 ②檢鍋電路故障 ③光耦電路故障 ④電流量維護電源電路故障
四、 不加溫、無警報聲 ①、浪涌保護電源電路故障 ②、18V低電壓維護電源電路故障 ③、IGBT的髙壓維護電源電路故障
五、 燒不沸水 ①、電流檢測電路故障 ②、炒鍋溫度測量電源電路故障 ③、應用的炒鍋并不是美的專用型的炒鍋
六、 離心風機不轉
附則： ①、集成ic引腳數據測試全集 ②、電路設計圖
MC-PVY22A電磁爐電路故障剖析
一、數碼顯示管表明故障編碼 故障剖析： 發生編碼故障，是因為炒鍋溫度測量電源電路；IGBT溫度測量電源電路；開關電源高壓低壓維護；過零檢驗電源電路存在問題 檢驗流程：
（一）、E01、E02、E03編碼 ①發生該故障是表明炒鍋溫度測量電源電路中的溫度傳感器發生問題（斷. 短路故障或電阻值轉變），因而大家可將故障范疇精準定位在炒鍋溫度測量電源電路及主控芯片IC上。
②把炒鍋溫度傳感器插子從板上拔下來,用數字萬用表測量其電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐.因為溫度傳感器選用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低.在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器.上電調試一切正常,故障排除. ③假如溫度傳感器自身是好的，大家就可以把故障鎖住在后級電源電路上，就務必上電對電源電路開展解析了。用數字萬用表測量主控芯片IC第26腳是不是有0.66V的電壓，假如電壓一切正常，我們可以把故障鎖住在主控芯片IC上。假如電壓異常，大家用萬用表電阻檔測量R6、R17、C5，把有什么問題的電子器件拆下來，換掉同樣型號的電子器件。假如電子器件一切正常，我們可以把故障鎖住在IC上，把IC從板上卸下來，換掉同樣型號，同尺寸的IC，上電調試，一 切一切正常，故障排除。
（二）、 E04、E05 、E06編碼 ①發生該故障是表明IGBT溫度測量電源電路中的溫度傳感器發生問題（斷. 短路故障或電阻值轉變），因而大家可將故障范疇精準定位在IGBT溫度測量電源電路及主控芯片IC上。 ②把IGBT溫度傳感器從板上焊出來,用數字萬用表測量其電阻器電阻值,常溫狀態溫度傳感器的電阻值是100K歐.因為溫度傳感器選用的是負溫度系數原材料,其電阻值會由于環境溫度的升高而降低.在測量中假如測量數值0歐或是電阻值無窮,就表明溫度傳感器早已短路故障或是短路,把溫度傳感器卸下來,換掉新的同樣型號的溫度傳感器.上電調試一切正常,故障排除. ③假如溫度傳感器自身是好的，大家就可以把故障鎖住在后級電源電路上，就務必上電對電源電路開展解析了。用數字萬用表測量主控芯片IC第27腳是不是有0.48V的電壓，假如電壓一切正常，我們可以把故障鎖住在主控芯片IC上。假如電壓異常，大家用數字萬用表測量R9、R23、C6，把有什么問題的電子器件拆下來，換掉同樣型號的電子器件。假如電子器件一切正常，大家還可以把故障精準定位在主IC上，把主IC從板上卸下來，換掉同樣型號，同尺寸的IC，上電調試，一 切一切正常，故障排除。 （三）、E07、E08編碼. 故障剖析： 發生該故障是表明開關電源高壓低壓維護電源電路和過零檢驗電源電路存在問題，因而大家可將故障范疇精準定位在開關電源高壓低壓維護電源電路、過零檢驗電源電路及主控芯片IC上。 故障分辨： 首生大家測量主IC的23腳的電壓是不是為3。76V，假如電壓異常就表明故障在高壓低壓維護電源電路，假如測量到的電壓一切正常，就表明故障在過零檢驗電源電路。 （一）、開關電源高壓低壓護電源電路故障 檢驗流程： ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如查驗以上的電壓是常規的，那麼就務必上電對電源電路開展剖析。在一切正常業務時，IC第23腳的電壓為3.73V上下。假如電壓一切正常，但故障仍然存有，就表明主IC早已毀壞。假如電壓異常，大家就需要查驗R38，R8，R18阻值是不是一切正常；檢驗C29、C4是不是有走電、穿透等狀況。以上電子器件只需在其中一個發生問題便會造成電壓維護電源電路姿勢，把毀壞的電子器件卸下來，換掉好的同尺寸的電子器件，啟動一切正常，故障排除。假如故障仍然存有，在其他電子器件全是完好無損的情形下，則表明也是主控芯片IC自身毀壞。換掉好的同尺寸的主控芯片IC，啟動一切正常，故障排除。[Page]
（二）、過零檢驗電源電路故障 用數字萬用表測量主控芯片IC的第17腳是不是為0.56V電壓，假如電壓異常，請查驗D300、D301、R308、R70、R71、C40、C11、Q4是不是有毀壞,把損壞的元器件拆換，上電調試一切正常，故障排除。假如測量到的電壓一切正常而故障沒有排除，問題就在主控芯片IC的自身。拆換上同樣型號的IC后，上電調試一切正常，故障排除。
二、上電無反映
故障剖析： 開啟外殼，查驗保險絲管是不是燒毀，如果有燒保險絲管，按照（燒保險絲管）開展查驗。假如保險絲管完好無損，接上電源，用數字萬用表測量三端穩壓器7805的導出腳是不是有 5V的電壓導出。要是沒有此電壓導出，則表明故障很有可能發生開關電源一部分。假如測量7805有 5V電壓導出，可以用數字萬用表測量主集成ic的第8腳電壓，假如測量的電壓是0V，則表明該故障很有可能由延時電路造成。假如測量的第8腳電壓為 5V，表明延時電路一切正常，故障極有可能在時鐘電路。 （一）、燒保險絲管 查驗流程： ①因為此故障較為嚴重，一般含有其他的緣故一起發生，如IGBT。整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻上電調試，不然會再造成燒保險絲管。用萬用表查驗IGBT，整流橋堆是不是穿透，把毀壞元器件卸下來，換掉同樣型號的電子器件。再用萬用表去查驗D21，R12，測量這兩個電子器件時務必卸下來才可以開展精確性的測量，把損壞的電子器件拆換。 ②大家先短路三極管Q6的基極和發射極，這時不可以接電磁線圈盤。上電測量電阻器R59是不是有0.32V以內的電壓，假如電壓恰當，把三極管Q6的短路處斷掉，接發布盤，上電調試一切正常，故障就可以排除。 ③假如測量得R59的電壓與0.32V誤差很大，那大家就需要到同歩電源電路和光耦電路開展查驗。按照流程(C)開展查驗。假如以上2個電源電路也沒有發現問題，那大家就需要對諧振電路開展檢測了。在這個電源電路中大家使用的是電阻器檢測法，最先大家測量IC2的8、9、14腳的對地電阻器是一切正常（恰當?shù)淖柚嫡垍⒖己筮厰?shù)據信息測試大全），假如測量到的阻值異常，大家就需要查驗R46、R45、R33、D8-D11是不是有毀壞，把損壞的電子器件拆換，隨后再按第2步的方式 去查驗。假如以上電子器件都一切正常，在其他方式都用用過的情形下，我們可以試著拆換IC2--LM339。（在這兒最先要表明一點：在電滋爐能正常的業務時，決不能數字萬用表對諧振電路開展電壓測量。由于數字萬用表自身具備一定的影響性，非常容易對諧振電路造成影響，進而會使IGBT損壞）。 （二）、低電壓電路故障（18V、12V、5V、-23開關電源） ①沒有12V或5V電壓導出。測量U2-7805是不是有5V的電壓導出，要是沒有再測量U2-7805是不是有12V的電壓鍵入，如果有12V的電壓輸入而沒有5V的電壓鍵入，請查驗EC51是不是發生斷路狀況，要是沒有，就表明U2-7805早已毀壞，拆換后故障可排除。假如U2-7805沒有12V開關電源鍵入，表明故障在前面的12V開關電源，再檢驗Q11是不是有24V的開關電源鍵入，如果有而沒有12V的電壓導出，請查驗Q11、R64、Z3是不是毀壞，把異常的電子器件拆換，故障可排除。假如Q11沒有24V的電壓鍵入，大家再測變電器是不是有電壓導出，要是沒有，就表明變電器損壞，拆換推新的變電器，故障可排除。假如變電器有是 壓導出，請查驗D40-D42、EC11，把有什么問題的電子器件拆換，故障可排除。 ②沒有18V電壓導出。測量Q10發射極是不是有18V的電壓，要是沒有，再測量其集電結是不是有高過18V的電壓鍵入，如果有而沒有18V的電壓導出，請查驗Q10、R62、Z7是不是毀壞，把有損壞的電子器件拆換，故障可排除。假如Q10集電結沒有電壓鍵入，大家再測量變電器是不是有電壓導出，如果有，就表明D30早已短路，如果是變電器沒有電壓導出，就表明變電器早已毀壞，把以上有損壞的電子器件拆換，故障可排除。 ③沒有-23V電壓導出。最先測變電器是是不是3。5V/AC的電壓導出（黃-黃），要是沒有，就表明變電器早已毀壞，請拆換。假如變電器導出電壓一切正常，大家就需要查驗D36、D39、R72-R74、Z21、Z20、R92、EC50、C52是不是有毀壞，將受損的元器件拆換。上電調試一切正常，故障排除。 （三）、直流高壓電源電源電路故障 上電測量是不是有220V的交流電流鍵入，要是沒有就表明電源插頭已短路，拆換同尺寸的電源插頭。再測量變電器是不是有220V的電壓鍵入，如果有而次級線圈沒有電壓導出，就表明變電器早已毀壞，拆換后故障可排除。 （四）、延時電路故障 大家先上電測量主控芯片IC的8腳電壓，恰當為5V電壓。假如測量的電壓為0V，則表明延時電路沒有工作，查驗是不是有5V的電壓鍵入Q3的集電結，要是沒有到5V開關電源請查驗電路。如果有5V電壓而主控芯片IC第8腳或是為0V。我們在關閉電源的情形下先排除電子器件的問題，用萬用表對Q3、R16、R61、R4、C7、Z1開展查驗，以上元器件有毀壞的時候會造成延時電路異常工作中，導致不啟動的故障，將受損的元器件更新后，故障可排除。假如以上電子器件沒有毀壞，8腳的電壓又恰當，大家就可以明確為主導控IC壞，拆換同樣型號的主控芯片IC，上電調試一切正常，故障排除。 （五）、時鐘電路故障 查驗電容器C2、C3是不是穿透狀況，假如這兩個電容器發生問題便會造成異常工作中，假如以上電容器一切正常，再將晶振電路（4M）卸下來，換掉新的同尺寸的晶振電路上電調試，如果是晶振電路自身毀壞，則換掉好的晶振電路后故障排除。假如依然不可以啟動，則故障就在主控芯片IC，拆換高度一致規格型號主控芯片IC，上電調試一切正常，故障排除。[Page]
三、 檢不上鍋、有警報聲
故障剖析： 發生該故障所涉及到電源電路有同歩電源電路、檢鍋電路、光耦電路、過流保護電路。下邊詳細介紹其檢修的方式。 （一）、同歩電源電路故障 查驗流程： ①大家上電對線路板開展剖析，在接電磁線圈盤休眠的情形下，用萬用表測量IC2的第13腳的電壓是不是為一個高電平，因為13腳沒有下拉開關電源，只和PWM信號相連，因此測量到的高電平僅有1V上下，假如測量到的電壓為低電頻，大家再測量IC2的10、11腳的電壓（10腳：4。25V，11腳：4。65V），假如測量到的電壓一切正常，就表明IC2早已毀壞，換掉同樣型號同尺寸的LM339，上電調試一切正常，故障排除。 ②假如以上電壓異常，大家再用萬用表查驗R35、R36、R37、R7、C16、C17、D19是不是有毀壞，把損壞的電子器件拆換新的同樣型號的電子器件。上電調試一切正常，故障排除。 （二）、檢鍋電源電路故障 先查驗炒鍋直徑是不是與規定一致，請使用MD專用型炒鍋，查驗2個接線端子排是不是松脫。查驗檢鍋電源電路的R13是不是引路，是不是上接有5V開關電源。在休眠的情形下測量IC2的第4、5腳的電壓，4腳是不是超過5腳，要不是，請到同歩電源電路中查驗。如果是，測量IC2的2腳是不是有一低電頻，如果是高電平，表明IC2壞，拆換后調試一切正常，故障就可以排除。 （三）、光耦電路故障 查驗流程： ①大家先上電對光耦電路開展電壓剖析，用萬用表測量Q9的集電結是不是有18V開關電源，要是沒有，請查驗電路。如果有，請測量IC3的第9，11腳，這兩個腳是光耦電路上2個電壓比較器的參照電壓有一數值（第9腳2.2V,第11腳比9腳高0.4V以內的電壓）它與前面震蕩拿過來的差分信號來做比較，其較為結果贈給Q8與Q92個三極管的基極作推動數據信號。假如這兩個腳的電壓異常，請檢查檢查R48、R53、Z5，把存在的問題的電子器件柝出來，換掉同樣型號的電子器件。通電調試一切正常，故障排除， 假如9腳的電壓或是異常，表明Z5的主要參數早已產生變化，更換后通電調試一切正常，故障就可以排除。 ②假如上1步中精確測量到的電壓一切正常，而故障沒有排除，請查驗Q8、Q9、R54、R55、R58是不是一切正常，把以上有什么問題的電子器件更換，故障可排除。在以上的流程中未能解決困難，在這里步中又排除了周邊元器件的問題，大家就可以分辨IC3早已損壞，更換IC3，通電調試一切正常，故障排除。
（四）、過流保護電路
大家先通電對電源電路開展剖析。用萬用表測量Z2的負級電壓電否為1。2V，假如精確測量到的電壓異常，再精確測量Q5的基極電壓是不是為低電平，假如為高電平，請查驗電流檢測電路，假如精確測量到的電壓為低電平，請查驗Q5、R43、D16、Z6、C22是不是有損壞，把損壞的電子器件更換，通電調試一切正常，故障排除。 四、不加溫、無警報聲 故障剖析： 發生該故障所涉及到的電源電路有浪涌保護電路，18V低電壓維護電源電路，IGBT的髙壓維護電源電路，下邊詳細介紹其檢修方式。 查驗流程： （一）、浪涌保護電源電路故障 ①發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到損壞，維護電源電路會導出一個低電平使IGBT停止工作，當浪涌保護器之后電源電路會全自動恢復過來 ②要是沒有浪涌保護器影響而發生維護，先通電精確測量IC3電壓比較器LM339的第2腳是不是為高電平，如果是低電平則表明有啟動（這一腳與18V低電壓維護電源電路的導出腳接在一起，這兒是排除18V低電壓維護電源電路故障所做的剖析），精確測量IC3的4、5腳的電壓是不是一切正常（4腳：8.02V，5腳：10V），假如精確測量到的電壓異常，請查驗R39、R2、R27、C30是不是損壞，把有損壞的電子器件更換。通電調試一切正常，故障排除。 ③假如精確測量到IC3的4、5腳的電壓都一切正常，而2腳導出的是低電平，因而可以確認是IC3損壞，更換后故障排除。假如LM339的第2腳為高平電壓很低，僅有0.6V，再精確測量主IC的19腳電壓是不是為0V，如果是，就表明主IC早已損壞，更換推新的主控芯片IC，故障可排除。 （二）、18V低電壓維護電源電路故障 ①發生18V開關電源過低的情況下，為了更好地維護IGBT不會受到損壞，維護電源電路會導出一低電平，使IGBT停止工作。當18V開關電源一切正常后電源電路會全自動恢復過來。 ②假如18V開關電源發生維護，先精確測量IC3電壓比較器 LM339的第1腳導出能否為低電平（這一腳與浪涌保護電源電路的導出腳接在一起，這兒是排除浪涌保護電源電路故障所做的剖析）。如果是低電平則表明維護電源電路已姿勢，再精確測量IC3的6、7腳的電壓是不是一切正常（6腳：10V，7腳：17.26V），假如電壓異常，請查驗R28，R21，R63，R15，Z4（10V穩壓管）。對異常的電子器件開展更換，假如更換備好的電子器件后故障消退，則表明是電子器件自身產品質量問題。 ③假如以上精確測量到IC3的6、7腳的電壓一切正常，而1腳導出的是低電平，這時大家就可以明確是IC3-LM339早已損壞，更換后故障排除。假如LM339的第1腳為高平電壓很低，僅有0.6V，再精確測量主IC的19腳電壓是不是為0V，如果是，就表明主IC早已損壞，更換推新的主控芯片IC，故障可排除。 （三）、IGBT的髙壓維護電源電路故障 當IGBT的C極電壓高過1135V時，維護電源電路會姿勢。這時IGBT功率減少。用數字萬用表通電精確測量IC2電壓比較器LM339的第1腳是不是為低電平。如果是低電平，表明維護電源電路已姿勢。大家再精確測量R51、R56、R42、R20、C18、C31是否有電子器件問題。假如以上的部件全是完好無損的，故障都還沒排除，大家就可以判斷是電壓比較器IC2--LM339損壞。更換后故障排除。[Page]
五、燒不沸水
故障剖析： 當電流檢測電路導出一個不正確的高電壓數據信號給主IC時，主IC會依據這一數據信號來調整PWM的數據信號導出，將功率減少。進而發生燒不沸水狀況。當炒鍋溫度感應器磁感應不上溫度或溫度傳感器指數產生變化時，也會發生燒不沸水。例如炒鍋的氣溫是70度，而溫度感應器磁感應到的溫度卻做到了100度，這一數據信號使到主IC操縱了PWM信號的導出，進而發生燒不沸水的狀況。當應用的炒鍋并不是美的的專用型炒鍋時，出會發生燒不沸水狀況。 檢驗流程： （一）、電流檢測電路故障 大家先通電對電源電路開展解析了。用萬用表測量主控芯片IC第26腳的電壓是不是有0.46V的電壓。如果有，就表明過流保護電路沒有姿勢，大家再查驗電壓互感器CT1是不是一切正常，假如一切正常，這時我們可以明確是主IC已壞。假如電壓異常，大家再查驗D2-D7、R5、R24、VR1、R30、R31、CT1是不是有損壞，把損壞的電子器件更換，故障排除。假如以上電子器件沒有損壞，電壓又一切正常，我們可以明確是主控芯片IC壞，更換后通電調試一切正常，故障排除。 （二）、炒鍋溫度測量電源電路故障 詳盡的常規檢查方式請參照——炒鍋溫度維修步驟。 （三）、應用的炒鍋并不是美的專用型的炒鍋由于電滋爐對不一樣原料的炒鍋，其加溫的輸出功率全是不一樣的，大家只需更換上美的專用型的炒鍋，故障可排除。
六、離心風機不轉
故障剖析： 發生該故障是表明離心風機光耦電路或是是離心風機自身發生問題，因而大家可將故障范疇精準定位在離心風機光耦電路，離心風機自身和主控芯片IC上。 查驗流程： ①在有標準的情形下,將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，開機運行，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，更換離心風機后，故障可排除。 ②假如換掉新的離心風機后，故障沒有排除，就需要通電對線路板開展通電維修，最先精確測量是否有12V的推動電壓，要是沒有請查驗電路。如果有12V，這時大家就務必充分考慮主控芯片IC的28腳是不是有高電平導出，如果有高電平數據信號導出，而故障沒有排除，大家就需要對Q1、Q2、R11、R3、D1開展查驗，找到損壞的元器件，將損壞的元件更換，故障可排除。假如主IC沒有高平數據信號導出，則表明主控芯片IC有什么問題，更換同樣型號的IC，故障就可以排除。

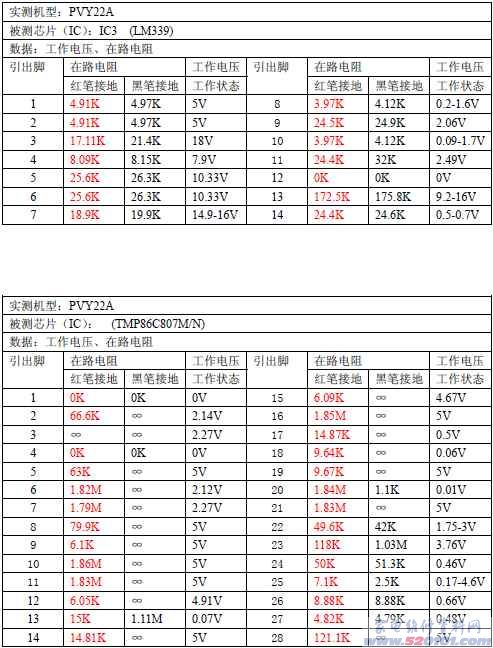

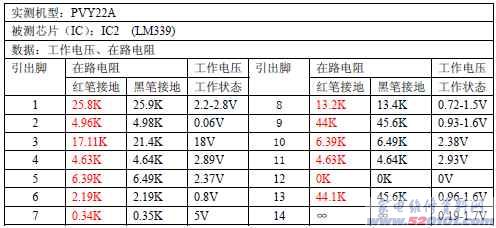

美的MC-PVY22A電滋爐數據測試表

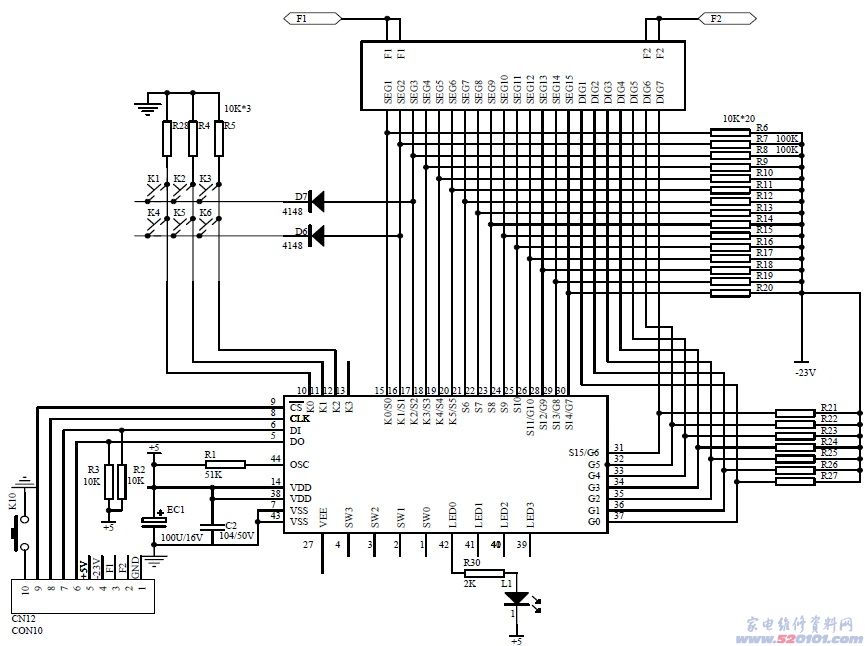

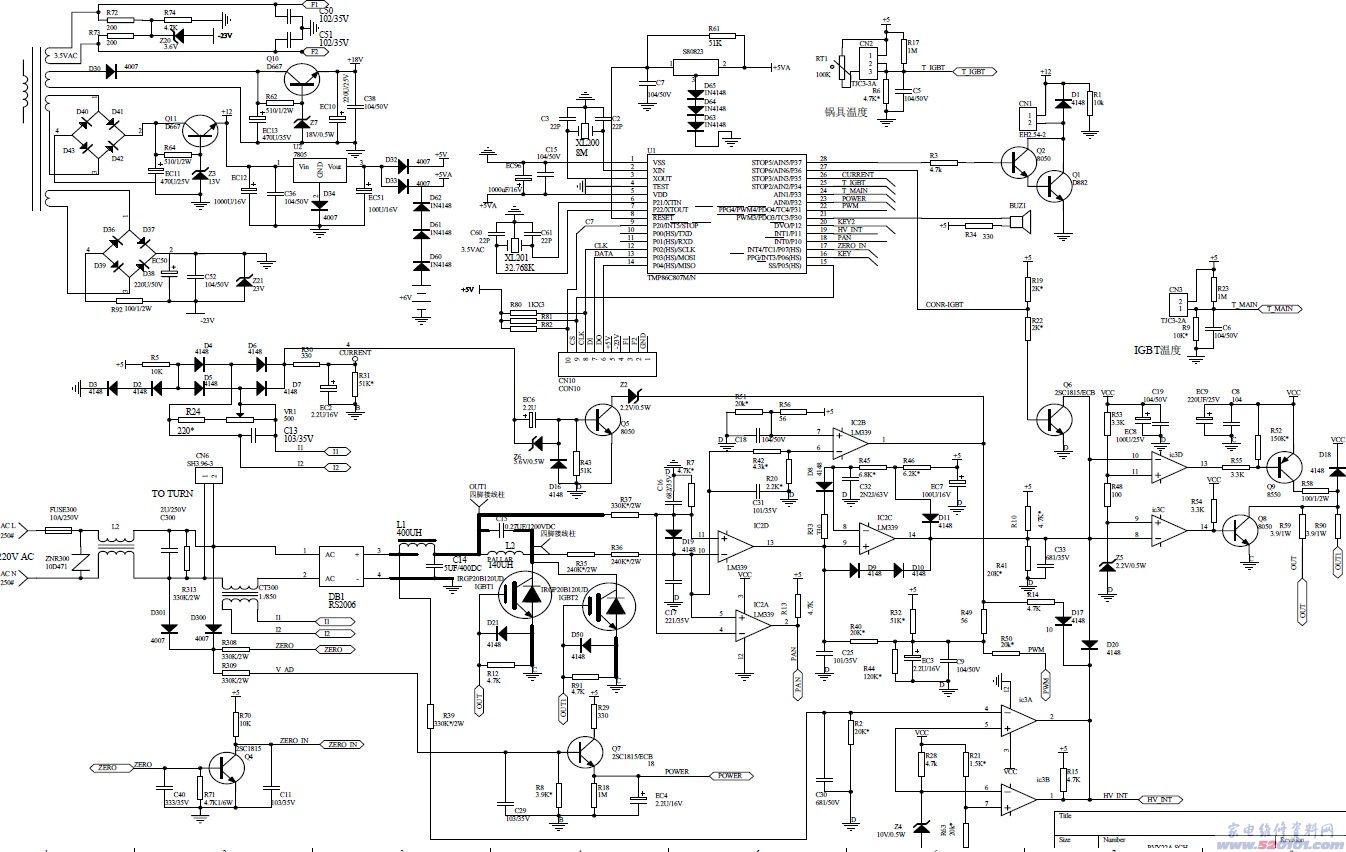

美的MC-PVY22A電磁爐原理圖
