美的MC-PCY18A電滋爐故障編碼表
E01 引路（炒鍋溫度傳感器出現異常） E06 高溫（IGBT溫度感應器）
E02 短路故障（炒鍋溫度傳感器出現異常） E07 低電壓維護（小于150V）
E03 高溫（炒鍋溫度傳感器出現異常） E08 高電壓維護（高過250V）
E04 引路（IGBT溫度感應器） E10 空燒維護
E05 短路故障（IGBT溫度感應器） E11 主溫度控制器無效
文件目錄
一、 數碼顯示管表明故障編碼
①、E01、E02、E03
②、E04、E05、E06
③、E07、E08
④、E10、E11
二、 通電沒反應 ①、燒熔斷絲 ②、晶振電路電路故障 ③、校準電路故障 ④、髙壓電路故障 ⑤、低電壓電路故障 ⑥、過零檢驗電路故障
三、 檢不上鍋，有警報聲 ①、檢鍋電路故障 ②、同歩電路故障③、IGBT推動電路故障 ④、浪涌保護電路故障 ⑤、IGBT髙壓維護電路故障
四、 控制面板功能鍵無響應或是液晶顯示屏異常
五、 不檢鍋（伴隨“嘀答”聲）或電流低 ①、電流量檢驗電路故障 ②、過電流保護電路故障 六、 離心風機不轉
附則： ①、集成ic引腳數據測試全集 ②、電路電路原理圖
MC-PCY18A電滋爐電路故障剖析
一、數碼顯示管表明故障編碼
（一）、數碼顯示管表明故障編碼E01、E02、E03 故障剖析： 發生該故障是表明炒鍋溫度測量電路中的熱敏電阻發生問題（表明錯誤碼E01： 炒鍋溫度測量電路中的熱敏電阻引路；表明錯誤碼E02 ：炒鍋溫度測量電路中的熱敏電阻短路故障；表明錯誤碼E03：炒鍋溫度測量電路中的熱敏電阻電阻值產生變化），因而大家可將故障范疇精準定位在炒鍋檢驗電路及主控芯片IC上。 檢驗流程： ①將熱敏電阻的接線端子從電路板上拔下，用萬用電表的200M電阻器檔測量熱敏電阻阻的兩邊電阻器。由于該熱敏電阻是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低。假如不可以測量到該熱敏電阻的電阻值，表明該熱敏電阻已損壞。換掉新的同尺寸的熱敏電阻，通電調試一切正常，故障排除。 ②當在以上檢驗時測出熱敏電阻電阻值一切正常，可排除熱敏電阻自身的問題。將故障設置在后級電路中。實際搜索如下所示：斷掉電磁線圈盤, 測量主IC的第46腳電壓（標準值為0.26V）,假如測得電壓異常,請使用數字萬用表測量電阻器R34、R6、C5是不是完好無損。將受損的元器件卸下來，換掉新的同參數的元器件，通電調試一切正常，故障就可以排除。假如以上的電子器件沒有問題，表明問題就在主IC，拆換后故障可排除。 ③假如上1步中測量到的電壓一切正常，表明前面溫度測量電路一切正常，問題發生在主控芯片IC。換掉新的同尺寸的IC，通電調試一切正常，故障排除。 （二）、數碼顯示管表明故障編碼E04、E05、E06 故障剖析： 發生該故障是表明IGBT溫度測量電路中的熱敏電阻發生問題（表明錯誤碼E04：IGBT溫度測量電路中的熱敏電阻引路；表明錯誤碼E05： IGBT溫度測量電路中的熱敏電阻短路故障；表明錯誤碼E06：IGBT溫度測量電路中的熱敏電阻電阻值產生變化），因而大家可將故障范疇精準定位在IGBT溫度測量電路及主控芯片IC上。 檢驗流程： ①將熱敏電阻的接線端子從電路板上拔下，用萬用電表的200M電阻器檔測量熱敏電阻的兩邊電阻器。由于該熱敏電阻是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低，在常溫狀態的電阻值為100K。假如不可以測量到該熱敏電阻的電阻值，表明該熱敏電阻已損壞。換掉新的同尺寸的熱敏電阻，通電調試一切正常，故障排除。 ②當在以上檢驗時測出熱敏電阻電阻值一切正常，可排除熱敏電阻自身的問題。將故障設置在后級電路中搜索。實際搜索如下所示：斷掉電磁線圈盤啟動, 測量主IC的第41腳電壓(一切正常時為0.43V),假如電壓異常，,再次用數字萬用表查驗R9、C6這兩個電子器件是不是完好無損。將受損的元器件卸下來，換掉新的同參數的元器件，通電調試一切正常，故障即排除。假如以上的電子器件沒有問題，就表明主IC早已毀壞，拆換后故障可排除。 ③假如上1步中測量到的電壓一切正常，表明前面溫度測量電路一切正常，問題就經常出現在主控芯片IC。換掉新的同尺寸的IC，通電調試一切正常，故障排除。
（三）、數碼顯示管表明故障編碼E07、E08 故障剖析： 發生該故障是表明電壓檢驗電路發生問題（表明錯誤碼E07：電壓檢驗電路發生開關電源低電壓維護；表明錯誤碼E08：電壓檢驗電路發生電源高壓維護），因而大家可將故障范疇精準定位在電壓檢驗電路及主控芯片IC上。 檢驗流程： ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V時電滋爐的低電壓維護便會姿勢，假如該電壓高過250V時電滋爐的髙壓維護便會姿勢。這時與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如測量的溝通交流電壓是常規的，則表明電滋爐內部的電壓檢驗電路發生了錯誤操作。維修如下所示：在一切正常待機狀態下, 測量主IC的44腳電壓（正常測量數值3.45V），假如電壓異常，用數字萬用表查驗二極管D12、D13、D14、D15是不是有引路、穿透狀況；查驗 R66、R67、R29阻值是不是一切正常；查驗C36、C37是不是有走電、穿透狀況； 以上電子器件只需在其中一個發生問題便會造成電壓維護電路姿勢，拆下來壞的元器件，將好的同尺寸的元器件更換上來。通電調試一切正常，故障排除。 ③假如上1步中測量到主IC的44腳的電壓一切正常，而故障沒有排除，就表明主IC早已毀壞，拆換推新的主IC，通電調試一切正常，故障排除。 （四）、數碼顯示管表明故障編碼E10、E11 檢驗流程： 當數碼顯示管表明E10、E11故障時（E10—空燒維護，E11—主溫度感應器無效），是表明炒鍋溫度測量電路出故障，詳盡的查驗流程，按照流程A（一）開展查驗。 [Page]
二、通電沒反應
故障剖析： 發生“通電不啟動”故障狀況，一般是由晶振電路電路、校準電路、直流高壓電源電路、過零檢驗電路發生故障。因而大家可從“測量關鍵環節電壓”來分辨造成故障的電路范疇，實際可以按以下流程開展維修。 故障分辨： 最先，開啟外殼，在一切正常休眠下，測量Q2 集電結電壓值,(其標準值為4.33V),假如電壓異常則表明故障在過零檢驗電路; 假如電壓值一切正常請再次檢驗U2(78L05)導出端電壓值，(標準值為5V);測量開關電源芯片鍵入端(第5.6.7.8引腳連在一起)是不是有300V上下電壓鍵入,若有300V鍵入而無5V導出,則表明故障在低電壓開關電源電路,假如無300V電壓鍵入則表明故障在直流高壓電源電路; 假如I/O電壓均一切正常,請測量表明板線排VCC-A端電壓值,一切正常電壓為4.95V上下,如電壓異常表明故障在校準電路; 假如電壓值一切正常,則表明故障在晶振電路電路. 明確故障電路后，可依照下列流程對故障電路開展維修。假如燒熔斷絲可隨時從故障狀況中展現出去。
檢驗流程：
（一）、燒熔斷絲 因為此故障是電滋爐商品應用中較為常用的故障也是嚴重的故障，一般都是會伴隨其他電子器件也一起損壞。如IGBT、整流管。因此當拆換推新的保險絲管后，不可以立刻插電調試。應先排除附近控制模塊故障后，即可插電調試。（初次調試請先斷掉電磁線圈盤調試） ①用數字萬用表查驗IGBT，整流管是不是穿透，把損壞的電子器件卸下來，換掉同樣型號的電子器件。這時還不可以通電調試，由于導致故障很有可能也會有別的緣故。下面大家用數字萬用表查驗D21、D26、R12、R8，測量這種電子器件時，務必卸下來才可以開展精確性的測量。找到有毀壞的元器件。將受損的元器件卸下來，換掉新的同參數的元器件。 ②進行以上流程后，短路Q6（8050）的基極與射極，斷掉電磁線圈盤，通電測量電阻器R58是不是有11V的電壓，假如電壓恰當，表明電滋爐已能正常的工作中，把三極管Q6的短路處斷掉，接發布盤，通電調試一切正常，故障就可以排除。 ③假如測量到R58的電壓與11V誤差很大，請檢驗IGBT推動電路和同歩電路。
IGBT推動電路的維修步驟： ④在短路三極管Q6基極與射極的情形下，把IC3的10腳與5V開關電源接入(留意:不可以接電磁線圈盤不然會造成燒IGBT),通電測量IC3-LM339的13、14腳電壓是不是為低電頻，假如測量到的電壓為高電平，請再測量IC3的第9,11腳的電壓,（這兩個腳是推動電路上2個電壓比較器的參照電壓,有一數值，第9腳是2.12V,11腳比9腳高0.4V以內的電壓，它與前面震蕩電路拿過來的差分信號來做比較,較為的結果贈給Q8與Q9的2個三極管的基極做為推動數據信號）。假如這兩個腳的電壓異常，請查驗Z5，R48，R53是不是一切正常，把異常的電子器件拆換，故障可排除。 ⑤假如上1步中測量到IC3的9，11腳的電壓一切正常，而13，14腳導出的電壓還為高電平，就表明IC3-LM339早已毀壞，拆換后故障可排除。假如IC3的13，14腳導出的電壓一切正常，而R59沒有17。6V的電壓導出，請查驗Q8，Q9，R55，R58，R59是不是一切正常，把異常的電子器件拆換，通電調試一切正常，故障排除。 同歩電路的檢驗步驟： ⑥在接有電磁線圈盤休眠的情形下，用數字萬用表測量IC2-LM339的13腳的電壓是不是為一高電平。因為13腳沒有下拉開關電源，只和PWM信號相連，因此測量到的高電平僅有1V上下。假如測量到的電壓為低電頻，再測量IC2的10，11腳的電壓，11腳的電壓是不是比10腳的電壓高（10腳為4.25V，11腳為4.65V）,如若不是，請查驗R35，R36，R37，R7，C16，C31，R42，DR20,D19是不是一切正常，把有什么問題的電子器件拆換。通電調試一切正常，故障排除。 ⑦假如在上1步中測量到IC2的10，11腳的電壓一切正常,而13腳導出的是低電頻,就表明IC2-LM339早已毀壞,拆換推新的LM339,通電調試一切正常.故障排除. 震蕩電路的檢驗步驟： ⑧在這個電路里大家選用電阻器檢測法的辦法來查驗這一電路，用數字萬用表查測IC2-LM339的8，9，14腳的對地阻值是不是一切正常，詳盡的阻值請搜索后邊的數據信息測試大全。假如測量到的阻值異常，請查驗D8-D11，R33，R45，R46，C32。把有什么問題的電子器件更換，進行以上流程后，再按第2步的方式 去檢測。假如測量的電壓值一切正常，表明故障已排除。（在這兒要表明一點，在電滋爐一切正常業務時，決不允許用數字萬用表去測量震蕩一部分的電路。由于數字萬用表自身具備一定的影響性，會對震蕩電路導致影響，進而會導致IGBT損壞。）[Page]
（二）、直流高壓電源電路維修步驟 ①先排除電子器件的問題，檢驗氧化鋅壓敏電阻，耦合電容，保險絲管是否有毀壞，把損壞的元器件拆換 ，故障排除。 ②查驗到以上電子器件優良，就通電檢驗（留意直流高壓電源），查驗是否有220V的交流電流鍵入。要是沒有便是電源插頭已短路，拆換同尺寸的電源插頭，通電調試]一切正常，故障排除。如果有220V電壓鍵入，再測量開關電源電路是不是有300V的電壓鍵入，要是沒有，請查驗D22,D25,R4是不是一切正常，把異常的電子器件拆換，通電調試一切正常，故障排除。
（三）、低電壓開關電源電路維修步驟 ①最先用數字萬用表測量7805的鍵入腳是不是有6。8V的電壓，如果有，而沒有5V的電壓導出，請查驗D29，是不是有什么問題，假如一切正常，就表明7805早已毀壞，拆換后故障可排除。假如7805沒有電壓鍵入，再測量D23的正級是不是有19V的電壓，如果有，請查驗L5，L6，EC11是不是一切正常，把異常的電子器件拆換，故障可排除。 ②假如D23的正級沒有19V的電壓，請查驗L5，D23，EC10，C7，Z1，D16是不是一切正常，把異常的電子器件拆換，故障可排除。假如以上的電子器件都沒有問題，就表明開關電源電路IC1早已毀壞，拆換推新的開關電源電路，通電調試一切正常，故障排除。
（四）、過零檢驗電路維修步驟 ①在一切正常待機狀態下,測量D14,D15公共性端電壓值,(一切正常電壓為205V)假如電壓值一切正常,請測量Q2 集電結電壓值,(其標準值為4.33V),假如電壓異常, 表明D14,D15有毀壞，排除后再測量D28負級、R18是不是有上5V電壓,假如電壓異常,請檢驗低電壓開關電源電路。 ②假如電壓值正常, 請使用數字萬用表對三極管Q2、Q3、二極管D13、D14、D28電阻器R17、R18、R25、R26、電容器C2、C3、 C4開展查驗。找到有損壞的元件。將損壞的元件卸下來，換掉新的同參數的元件通電調試，故障就可以排除。假如以上的電子器件都一切正常，而故障沒有排除，就表明主IC早已損壞，拆換后故障可排除。
（五）、延時電路維修步驟 在有電的情形下測量主控芯片IC的第32腳電壓，測出的電壓為0V，則表明延時電路沒有工作，用萬用表對U2、R57、C39開展查驗,若有損壞請拆換之,在元件完好無損的根基上，查驗是不是有5V的電壓鍵入U2，要是沒有請到電路維修。如果有5V電壓而主控芯片IC第32腳或是為0V，這時明確主控芯片IC壞，拆換同樣型號的主控芯片IC，故障排除。
（六）、時鐘電路維修步驟 查驗電容器C28、C29是不是有走電、穿透狀況。假如這兩個電子器件只需在其中一個發生問題便會造成晶振電路震蕩工作頻率不穩定。假如以上電容器是常規的，再將晶振電路卸下來，換掉新的同尺寸的晶振電路通電調試。如果是晶振電路自身損壞，則換掉好的晶振電路以后故障可排除。實行以上流程故障仍未排除，則只有拆換主控芯片IC。
三、檢不上鍋，有警報聲
故障剖析： 發生“檢不上鍋,有警報聲”故障狀況，一般是由檢鍋電源電路、同歩電源電路、IGBT光耦電路電流檢測電路發生故障造成的。因而大家可從“測量關鍵環節電壓”來分辨造成故障的電源電路范疇，實際可以按以下流程開展維修。 故障分辨: 最先，開啟外殼，在一切正常休眠下，測量IC2的第2腳，是不是有一低電頻，假如為高電平表明故障在檢鍋電源電路; 假如電壓一切正常請再次測量IC2-LM339的13腳的電壓是不是為一高電平（0.8V上下）,如電壓異常,故障在同歩電源電路; 假如電壓一切正常,短路Q6, 測量IC3 -LM339第13腳電壓(17.98v)、第14腳電壓(2.67V),假如電壓異常,表明故障在IGBT光耦電路。假如以上各點的電壓都一切正常，就表明故障在電流檢測電路。
檢驗流程：
（一）、檢鍋電源電路維修步驟 ①在一切正常待機狀態下測量IC2第4，5腳的電壓值，正常情況下第4腳電壓超過第5腳電壓，假如電壓異常，請查驗同歩電源電路。假如電壓一切正常，測量IC2的2腳，是不是有一低電頻，如果是高電平，拆換IC2- LM339，通電調試一切正常，故障排除。
②同歩電源電路存在問題請參照——同歩電源電路故障維修步驟 ③IGBT光耦電路發生問題請參照——IGBT光耦電路故障維修步驟 ④電流檢測電路發生問題請參照——電流檢測電路故障維修步驟
（五）、浪涌保護電源電路維修流程 ①當浪涌保護發生故障的時候會關掉IGBT輸出功率導出。發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT，保護電源電路會導出一個低電頻使IGBT停止工作，當浪涌保護器之后電源電路會全自動恢復過來。分辨是浪涌保護電源電路故障后，斷掉電磁線圈盤通電啟動，測量IC3 LM339電壓比較器的第2腳是不是為低電頻，如果是低電平則表明浪涌保護已姿勢，用數字萬用表對浪涌保護電源電路模塊R11、R2 、R27、R16、C30開展檢驗，找到已損壞的元件。將損壞的元件卸下來，換掉新的同參數的元件。假如電子器件沒有損壞，就表明IC3- LM339早已損壞，拆換后故障可排除。 [Page]
（六）、IGBT髙壓維護電源電路維修流程 ①IGBT髙壓維護控制模塊具體的功效是檢驗IGBT的C極電壓值，如超出1135V時，則關閉IGBT。它由 IC2-- LM339電壓電壓比較器的第1、6、7引腳、電阻器R20、R42、R51、R56及電容器C18組成。在電壓電壓比較器積分電路端第7腳外接了一個4.15V以內的參照電壓，因此當第6腳的電壓值（IGBT的C極取樣電壓）超過第7引腳電壓值時，電壓電壓比較器導出端第1腳便會有一個低電頻導出。這一數據信號可以使到IGBT停止工作，進而發揮維護IGBT的功效。 ②在常規狀況下測量IC2- LM339的1腳電壓是不是為高電平，假如檢驗電壓為低電頻，再測量6、7腳的電壓是不是一切正常（6腳：0.72V，7腳：4.14V），假如測量到的是壓異常，請查驗 R20、R42、R51、R56、C18開展檢驗。找到有損壞的元件。將損壞的元件卸下來，換掉新的同參數的元件再次通電調試，假如以上的電子器件沒有問題，就表明IC2-LM339早已損壞，拆換后故障就可以排除。
四、控制面板功能鍵無響應或是液晶顯示屏異常
故障剖析： 運行狀態下，控制面板上的功能鍵無響應或是液晶顯示屏異常時，問題很有可能出現在表明板和主控芯片上。 檢驗流程： ①為了更好地盡早搜索故障，我們可以將故障范疇分成主控芯片和表明板。即用一塊工作中常規的表明板取代原表明板，假如這時表明一切正常，則說明故障在表明板。假如故障仍未排除，則問題與表明板不相干，是主控芯片有什么問題。 ②表明板產生故障的維修，大家可以用數字萬用表的電阻器檔細心的查驗表明板除用液晶顯示屏塊和場效應管IC之外的全部元件是不是有什么問題、查驗表明板與電腦主板的聯接線排有沒有中斷點問題、查驗表明板的功能鍵與控制面板的開關中間是不是間隙過大或是頂死、檢驗開關電源配電是不是一切正常。假如以上都無問題，則問題很有可能出現在場效應管IC和液晶顯示屏塊上，換掉新的同尺寸的IC或液晶顯示屏塊，通電調試一切正常，故障排除。
五、不檢鍋（伴隨嘀“嘀答”聲）或電流低
故障剖析： 發生該故障的首要緣故是由電流檢測電路、過流保護電路發生故障造成的，下邊詳細介紹其檢修方式。 檢驗流程：
（一）、電流檢測電路的維修步驟 ①關閉電源開啟外殼，不接電磁線圈盤，測量主IC的42腳的電壓是不是為0。42V，假如電壓異常，用數字萬用表對D2、D3、D4、D5、D6、D7、R5、R24、R30、R31、EC2 VR1、C13、電壓互感器CN開展檢驗。找到有損壞的元件。將損壞的元件卸下來，換掉新的同參數的元件通電調試一切正常，故障排除。 ②假如測量到的電壓一切正常而故障沒有排除，就表明主IC已壞，拆換推新的主IC，故障可排除。
（二）、過流保護電路的維修步驟 ①在休眠的情形下，最先用數字萬用表測量Z2的負級電壓是不是為3。05V，假如電壓小于這一值，就表明過電流保護早已姿勢。大家再測量Q5的基極電壓是不是為高電平，如果是，請查驗電流檢測電路。 ②假如上1步中測量到Q5的基極電壓為低電頻，而Z2的負級電壓又異常，請查驗Q5，Z6，C22，D16，R43是不是有什么問題，把有問題的電子器件拆換，通電調試一切正常，故障排除。
六、離心風機不轉 故障剖析： 發生該故障緣故是因為風機光耦電路或是風機自身產品質量問題造成的，因而大家可將故障范疇先設置在風機光耦電路、風機機械設備故障及主控芯片IC上。 故障檢驗流程： ①排除風機機械設備故障問題（電滋爐在采用的環節中，風機的工作中周期時間最多，故其損壞緣故多見機械設備故障）。開啟電滋爐機殼，將該風機卸下來，在有標準的情形下換掉一個同尺寸的規范風扇。通電調試，假如風機能一切正常啟動則表明故障緣故是由風機自身產品質量問題造成，拆換新的風機故障就可以排除 ②假如拆換新風機仍無法排除故障，就務必啟動，測量表明板線排內存插槽的第二引腳（此腳與主控芯片IC的第58腳相接）的電壓值，假如測量到的電壓為低電頻，就表明風機光耦電路沒有推動數據信號（一切正常的推動電壓為高電平），表明問題發生在主IC上，拆換之； ③假如該引腳電壓數值高電平，請檢驗風機光耦電路一部分，用數字萬用表對風機光耦電路電子器件[D1（4148/貼片式）、 R64（10K/貼片）、Q13（D667） 、插口CN1]開展檢驗。找到有損壞的元件。將損壞的元件卸下來，換掉新的同參數的元件通電調試一切正常，故障排除。[Page]

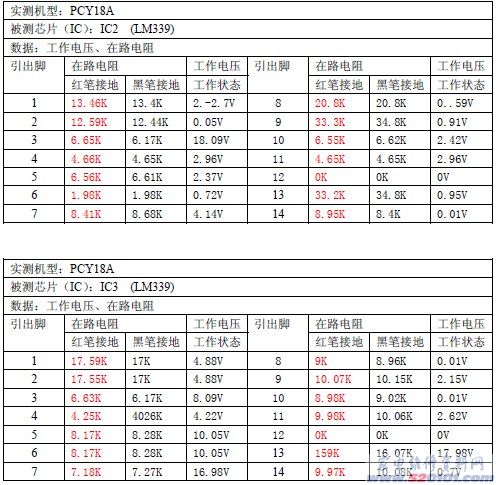

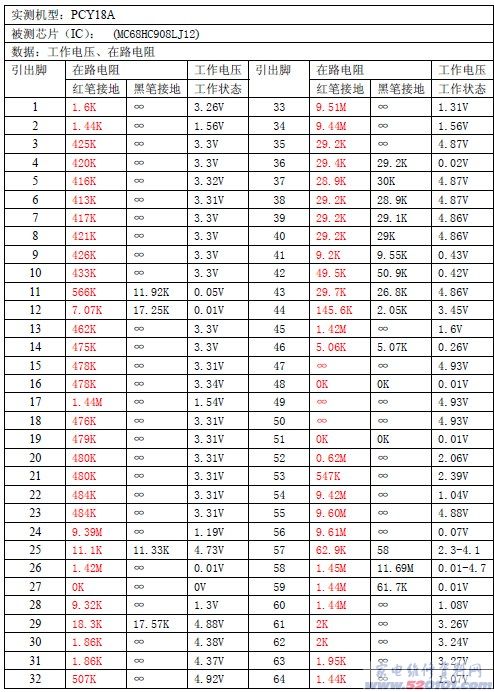

美的MC-PCY18A電滋爐數據測試表

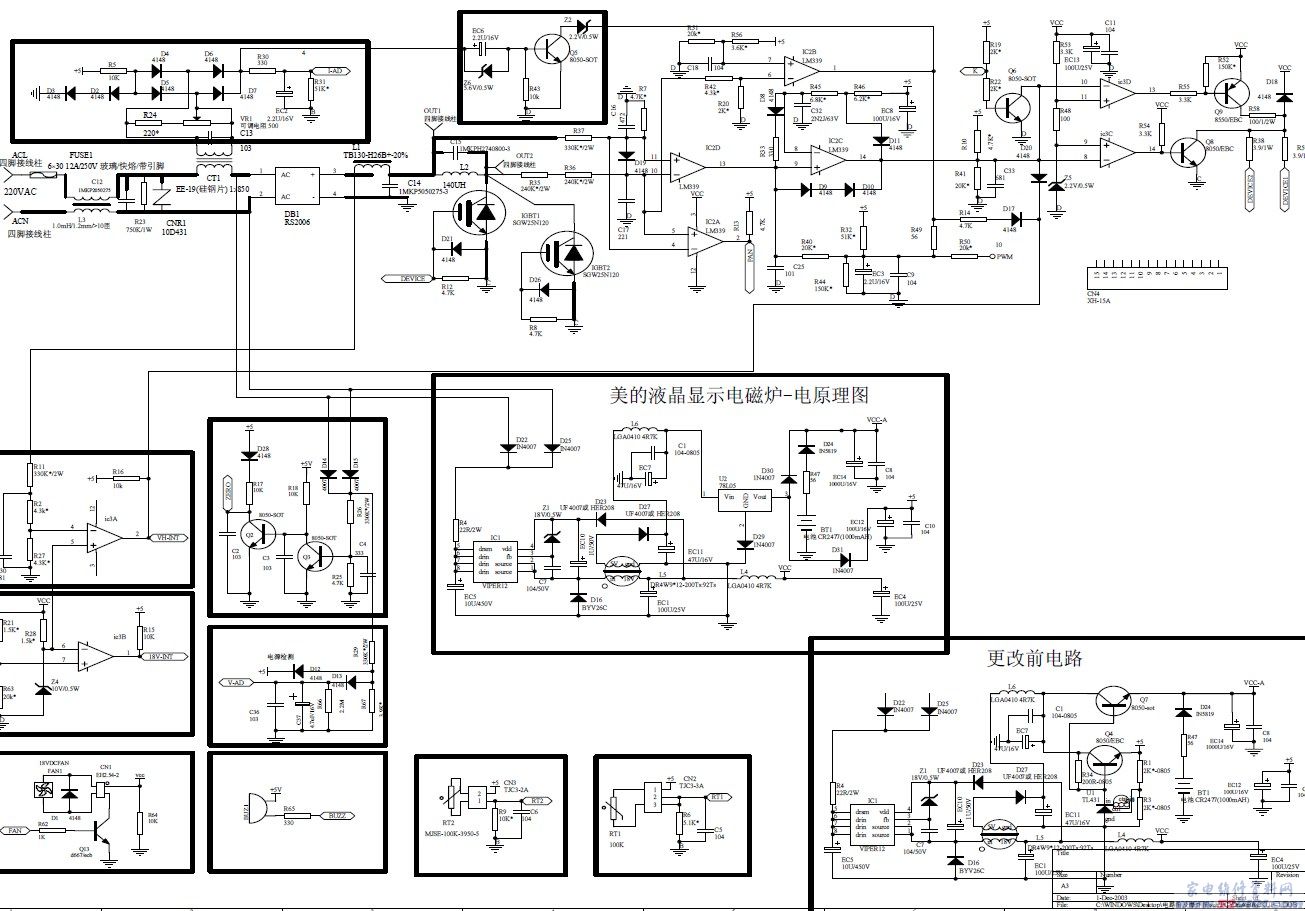

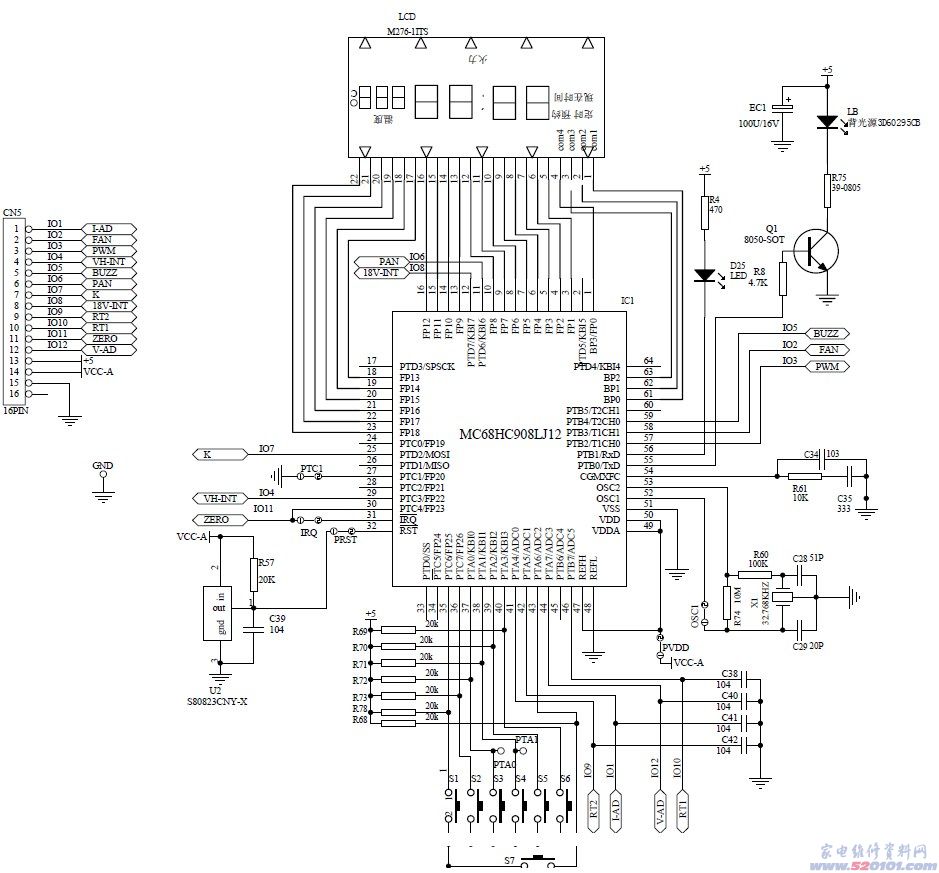

美的MC-PCY18A電磁爐原理圖
