電磁灶不可以加熱,工作標示燈不閃也無警報聲,但風機運行

[例1]不可以加熱，工作標示燈不閃也無警報聲，但風機運行。

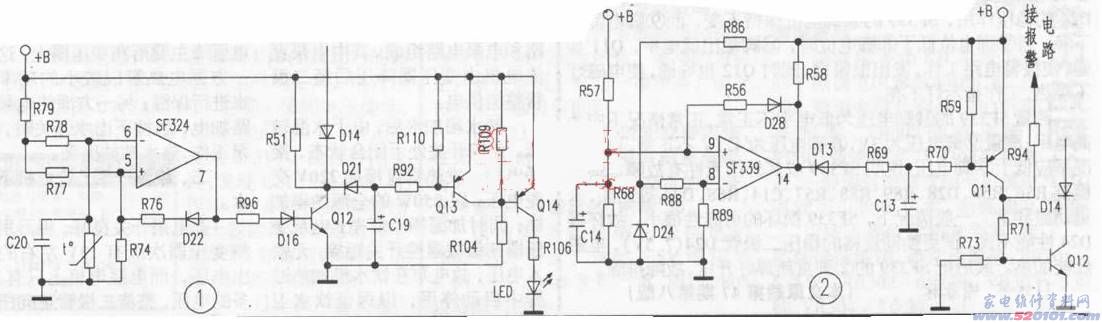

精確測量電路 18v、 12V導出端電壓均一切正常；因無警報聲，表明電壓檢驗電源電路、電流檢測電路、導出控制回路、維護電源電路等均一切正常；工作標示燈不閃，表明溫度控制回路有常見故障。測量儀內溫度傳感器TH1及灶面溫度熱敏電阻TH2電阻值均一切正常，各自精確測量集成運放SF324的⑦、①腳電壓。①腳為0V，⑦腳為11．7V(一切正常應是0v)，表明機內溫度控制回路有常見故障。機內溫度控制回路見圖1。在常溫狀態，TH1電阻值為100k,，SF324的線性鍵入端⑥腳電位高過同相鍵入端⑤腳電位，⑦腳導出低電頻，Q12截至，對電磁灶無危害，Q13也截至，使Q14關斷，工作顯示燈LED閃光。當機內溫度升高，超出一定值時，TH1電阻值縮小，使SF324的⑤腳電位高過⑥腳電位，⑦腳導出高電平，Q12關斷，使電磁灶終止加熱，Q13也關斷，Q14隨著截至，工作顯示燈滅掉。這般持續循環系統，把機身的溫度操縱在一定區域內。
因電磁灶不可以加熱，而TH1電阻值又一切正常，表明SF324及外部元器件有常見故障，查驗外部元器件R78、R77、c20、R76、R74、D22、R96、D16、Q12等，發覺R74電阻值顯著增加，約為300k(標準值應是12k)。R74電阻值增加后，SF324的⑤腳電位便會一直高過⑥腳電位，進而導致不加熱常見故障。拆換R74后，電磁灶能一切正常加熱，常見故障清除。

[例2]不可以加熱，工作標示燈不閃，有警報聲，但風機運行一切正常。
先精確測量開關電源 18v電壓一切正常，斷掉SF339的②腳，使灶面檢驗電源電路失靈，電磁灶不工作，依然有警報聲傳出，表明只有是開關電源欠電壓檢驗電源電路有常見故障(電源電路見圖2)。當18v電壓一切正常時SF339的同相鍵入端⑨腳電位高過正相反鍵入端⑧腳電位，14腳導出高電平，Q11截至，報警電路不工作，Q12也截止，不危害電磁灶工作，工作顯示燈閃光。當18v電壓降低時，因?yàn)镈24的穩壓管功效，SF339的⑧腳電位保持不變，而⑨腳電位將降低，當⑨腳電位小于⑧腳電位時，14腳導出低電頻，Q11關斷，使報警電路工作，發出聲響聲，與此同時Q12也關斷，使電磁灶不加熱，工作標示燈不閃。
精確測量SF339的14腳電壓為低電頻異常，通常情況下應是高電平；精確測量⑨腳電壓為3v，⑧腳電壓為4．1v異常，通常情況下應小于⑨腳電壓，表明SF339或其外部元器件有常見故障。逐一查驗R56、R58、D28、R89、R88、R57、c14、R68、D24等元器件，末見顯著出現異常。一般情形下，SF339毀壞的可能不大，故猜疑D24特性欠佳，試拆換同尺寸的穩壓二極管D24(7.5v)，電磁灶能加熱。最終把SF339的②腳再次焊上啟動，常見故障清除。
