        九陽自動式家庭用豆漿機

        發布日期: 2021-12-25 00:36 瀏覽:145
        核心摘要:九陽JYDZ-16/JYDZ-16s型全自動家用豆漿機,采用徽電腦控制,實現預熱、打漿、煮漿和延時熬煮過程全自動化,并增加了“文火熬煮”處理程序,使豆漿營養更加豐富,口感更加香澤。 該機型結構組成如圖
        九陽JYDZ-16/JYDZ-16s型自動式家庭用豆漿機,選用徽電腦控制,完成加熱、打漿、煮漿和延遲熬煮全過程全自動化技術,并提升了“慢火熬煮”程序處理,使豆漿營養成分更為豐富多彩,口味更為香澤。

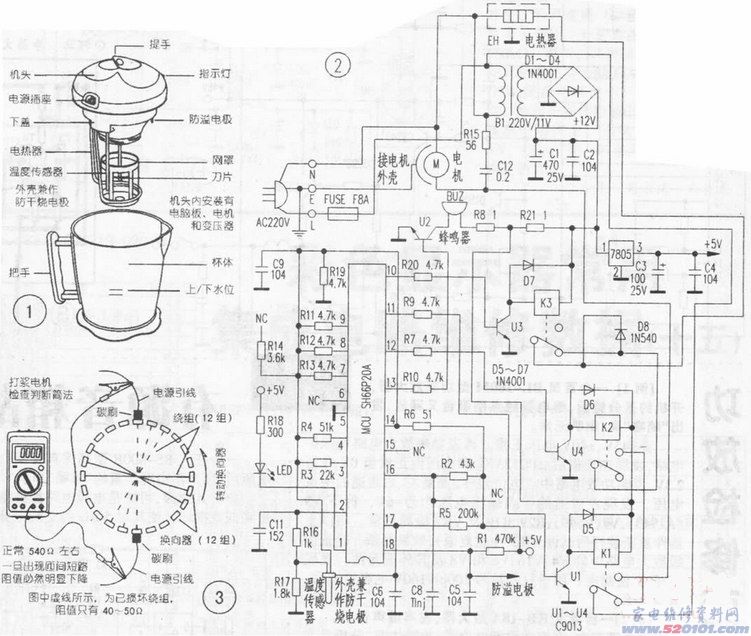

        該型號構造構成如下圖1所顯示,全智能控制回路如下圖2所顯示。
        點一下變大
        一、電源電路原理(開關電源配電一部分略)
        最先泡浸黃豆、杯體添加冷水、黃豆裝進防塵蓋。隨后將發動機按恰當部位放進杯體中,插上開關電源,這時徽電腦上MCU①腳導出低電頻,LED顯示燈亮:與此同時MCU13腳導出一個正單脈沖,U2關斷,無源蜂鳴器BUZ傳出“笛”的一聲,表明豆漿機進到運行狀態。
        1.加熱MCU12腳導出高電平,U4關斷,汽車繼電器K2吸及合,溝通交流220V開關電源L端經保險絲管FUSE、K1常閉點、K2動合接觸點、K3常閉點到電熱水器EH,對杯體里面的水開展加熱。在溫度感應器內有一個負溫度系數溫度傳感器HVR,它與R17構成分壓電路,對 5V(具體Vcc)分壓電路,分壓工作電壓經R16加進MCU②腳。溫度升高,HVR電阻值降低,MCU②腳脈沖信號升高,當溫度做到額定值時(一般規定80℃上下),MCU按②腳所檢驗的高電平,命令MCU12腳導出低電頻,K2釋放出來,停止加熱。預熱需時8分上下。
        2.打漿加熱停止后,MCU11腳導出高電平,U1關斷,K1吸合,交流電流經K1動合接觸點,加到打漿電機M,推動刀頭快速打漿。每一次打豆15秒上下,間距15秒,打漿共4次。MCU11腳導出低電頻,K1釋放出來,打漿完畢。
        3.煮漿K2吸合,按“加熱”時的配電路線,對豆漿開展全輸出功率的“走紅煮開”,直到豆漿第一次燒開。當豆漿沸騰時的泡沫塑料觸碰到防溢電極時,MCU18腳變成低電頻,使MCU12導出低電頻,K2釋放出來,煮漿完畢。
        4.延遲熬煮這時K2、K3吸合,電壓經二極管D8,對豆漿開展低輸出功率加溫,即“慢火熬煮”。K2與防溢電極相互配合,每每豆漿燒開時,防溢電極變低電頻,K2釋放出來,加溫終止。待豆漿制冷并使泡沫塑料離去防溢電極時,防溢電極變高電平,K2再度吸合,這般使豆漿不斷燒開,充足煮開。延遲熬煮需時約6分50秒上下。
        5.關閉電源警報延遲熬煮完畢后,K1、K2、K3全釋放出來,電熱水器EH和打漿電機M所有關閉電源。與此同時LED顯示燈閃動,無源蜂鳴器BUZ傳出“笛笛”鳴叫,提醒客戶豆漿已制做好啦。留意應先拔下電源線插頭,再取下豆漿。
        6.防溢作用為避免豆漿燒開時從杯體中溢出來。增設該項關鍵的保障作用。防溢電極是用不銹鋼加工的探棒,直徑5mm,合理長短15mm,處于杯體上邊。平時時MCU18腳經R1接 5V為高電平,當豆漿燒開時的泡沫塑料升高并觸碰到防溢電極時,使MCU18腳接地裝置,變成低電頻,并使MCU12腳導出低電頻,u4截至,K2釋放出來,電熱水器EH關閉電源,進而做到防溢維護功效。
        7.防空燒作用避免空燒,防止毀壞設備,是豆漿機另一項極其重要的保障作用。防空燒電極是運用溫度感應器不銹鋼板機殼兼作的,直徑6mm,合理長短89mm,長度比防溢電極長許多,插進杯體底端。杯體里水位線一切正常時,防空燒電極是被泡浸在水中的,MCU17腳接地裝置;當杯體中水位線稍低或沒有水(或發動機被提到),使防空燒電極離去河面時,MCU17腳經R5接 5V高電平,MCU將傳出嚴禁工作中命令。

        二、常見問題維修
        豆漿機常見問題多是由于發動機滲水,導致整流二極管燒毀,三極管穿透,電阻器、電容器損傷及其汽車繼電器工作中欠佳等。較為普遍也是較為無法檢測分辨的常見故障,為打漿電機毀壞。因此,小編詳細介紹一種簡易的方式(見圖3所顯示),可以快速故障檢測。
        一臺豆漿機啟動不工作中,并且標示燈不閃,無源蜂鳴器不響。拆卸發動機發覺保險絲管燒壞,電機周邊有很多黑色粉末。認真觀察,電機電機換向器和電機碳刷有損壞及點火狀況。打漿電機皆為單桕串激式電機,斷掉電機兩邊電源插頭,連接數字表(用2k擋)。拿手旋轉刀頭推動電機轉動,讓電機換向器逐一通過電機碳刷,精確測量每組繞阻的電阻值。電機一共有12對電機換向器,12組繞阻,每一組繞阻一切正常電阻值約為540Ω上下,一旦發生堵轉短路故障,電阻值則會急劇下降。例如測到3組繞阻電阻值各自為45Ω、49Ω、51Ω,表明該電機一部分繞阻已發生堵轉短路故障。因為打漿電機的防水和防潮性規定高,一般不適合(易)業余組修補,應予以拆換。若電機碳刷損壞可以用同型電機碳刷拆換。如果是電機換向器損壞,并且并不是十分比較嚴重,可以用水砂紙拋光,并且用乙醇電腦上清理,保證電機換向器間無短路故障,使之修補。[Page]
