抽油煙機選用片式控制板電子器件(CMS

一、原理

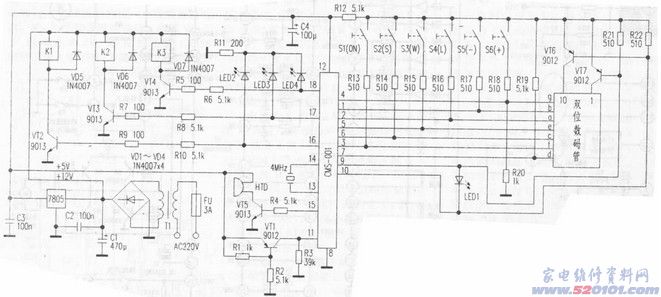

該抽油煙機選用片式控制板電子器件(CMS-001)和輕觸開關操縱，具備大風、弱風、照叫及0-99分鐘按時作用，電路圖講解如圖下所顯示(未含被測一部分)。
220V電壓經環形變壓器T1降血壓，VD1-VD4橋式整流，獲12V直流電壓供汽車繼電器電源電路應用；另一路經7805穩壓管為5V，為片式控制板配電。C1～C3為開關電源過濾、消噪電容器。
VT1等構成通電延時電路，剛接觸電原時對CMS-00111腳內部電源電路開展校準清零，使16，17、18腳均為低電平，VT2、VT3、VT4截至，整體處在待機狀態。
按一下S1(ON/OFF)鍵，LED1照亮，集成ic處在時間預設情況，可根據S5(-)、S6( )設定按時時間，并由雙位共陽極氧化七段LED數碼管顯示時間。①～⑦腳導出筆段數據信號，⑨、⑩腳導出個位數、十位選通訊號，VT6、VT7為位推動管。預設時間后，可根據S2(S)、S3(W)強、弱風電源開關挑選風力。此兩鍵具備自鎖互鎖作用；按S2時16腳為高電平，17腳為低電平，VT2關斷，汽車繼電器K1吸合，其觸點閉臺，風扇于強風檔，與此同時LED2閃光；按S3時16腳為低電平，17腳為高電平，VT3關斷，K2吸合，風扇于弱風檔，與此同時LED3閃光。18腳是雙穩態導出端口號，按一下S4(L)18腳為高電平，VT4關斷，K3吸合，其觸點接入照明燈具開關電源，與此同時LED4照亮；再按一下S418腳變成低電平，VT4截至，K3釋放出來，照明燈具滅掉，LED4也熄滅。按時時間由雙位數碼管倒汁時表明(以分鐘為企業)，按時完畢時，16、17、18腳均校準為低電平，整體處在待機狀態。若不用按時，可在插電使集成ic校準后，各自按S2、S3、S4挑選實行相對應的作用，再按一次該鍵相匹配作用被撤消。
晶振電路ST與13、14腳內部電源電路構成震蕩器，造成4MHz時鐘信號。在剛接觸開關電源或按壓S1～S6、任一鍵時，15腳均會導出回應數據信號，經VT5變大后，推動壓電式無源蜂鳴器HTD傳出確定音。

二、故障檢修
1．故障狀況：接入主機電源后汽車繼電器亂跳，照明燈具閃耀，除按S5、S6可關機外，其他鍵均無效。
檢修：此故障一般是5V工作電壓稍低導致的。拔下開關電源與控制面板相接的五芯電源插頭，若5V工作電壓恢復過來，多見C4返潮走電或CMS-001內部欠佳，不然為7805出現異常。假如12V電源電壓小于10V，一般是C1-C3走電導致的。拆換Cl(470uF／25V)時應取用抗壓超過25V的高品質電解電容器。
2．故障狀況：直流電配電一切正常，但其它作用均無效。
檢修：如5V工作電壓一切正常而CMS-001不工作中，一是因晶振電路停振，一切正常時13、14腳工作電壓約為2．3V，不然為晶振電路XT引路、走電、粉碎或13、14腳內部線路毀壞；二是通電延時電路有故障，無校準數據信號加至11腳，需給查VT1等是不是出現異常；三是輕觸開關S1～S6某一鍵短路故障或走電造戰“卡死”；四是CMS-001欠佳或毀壞。
3．故障狀況：某種作用無效。
檢修：按壓相對應鍵，與此同時觀查相匹配的LED顯示燈是不是閃光，無源蜂鳴器是不是有確定音傳出。若出現異常，多見該功能按鍵觸點空氣氧化或結垢造成接觸不良現象，只需將觸點刮磨整潔，再用無水乙醇清理掉廢棄物就可以。此外，還需要查驗汽車繼電器是不是吸合，普遍的是汽車繼電器觸點接觸不良現象盛觸點電蝕煅燒。
4．故障狀況：風扇電機在強或弱擋均不旋轉，別的作用一切正常。
檢修：S2、S3與此同時觸碰下良的概率并不大，關鍵查驗電動機啟動電容是不是容積減低或無效，應取抗壓超過400V的CBB電容器拆換。若電容器優良，多見電機繞組毀壞，這時應換電動機。
5．故障狀況：雙數碼管表明混亂。
檢修：若一位數碼管沒亮，應查驗⑨、⑩腳是不是稅焊引路，位操縱臂VT6、V17是不是引路毀壞；若十位和個位數數碼管均缺乏某一筆段多見①-⑦腳相對應連線引路。
