壓電源電路及高頻率諧振電路有關元器件毀壞而致

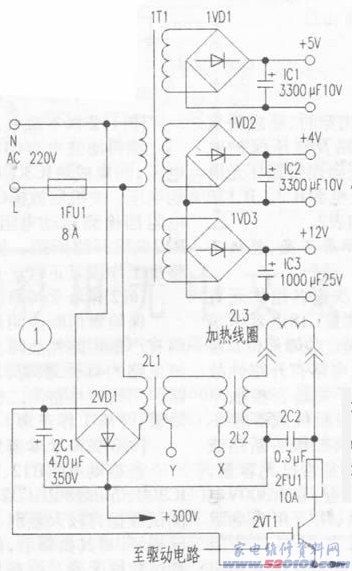

依據常見故障狀況剖析，大部分是低電壓、髙壓電源電路及高頻率諧振電路有關元器件毀壞而致。有關電路如下圖1所顯示，接入電源，220V溝通交流電壓經保險絲管1FU1后分為雙路，一路加至電源變電器1T1降血壓，各自經三組整流橋堆1VD1、1VD2、1VD3整流器過濾后，導出 5V、 4V、 12V做為各集成化電路及風扇電機工作中電源。
另一路經整流橋堆2VD1整流器過濾后，導出 300V直流電壓做為高頻率諧振電路工作中電源。高頻率諧振電路由電流量檢驗線圈2L1與2L2、串聯諧振電容器2C2、加溫線圈2L3和輸出功率部件2VT1構成，2VT1被鼓勵造成高頻率交替變化大電穿過2L3造成交替變化電磁場，使放到加溫線圈上邊的炒鍋磁感應高頻率渦旋發燙。
開啟頂蓋，查驗1FU1、2FU1均燒壞，表明電路有比較嚴重短路故障。維修時，先斷掉2VD1電源鍵入端，安上1FU1(8A)保險絲管，插電精確測量1VD1、1VD2、1VD3導出端， 5V、 4V、 12V直流電壓均一切正常。從而分辨，短路故障問題出在髙壓電源電路及高頻率諧振電路，各自查驗2VD1、2C1、2L1、2L2、2L3、2C2及2VT1等相關電子器件，發覺2VD1已穿透、2VT1比較嚴重短路故障。2VT1系用3只同樣型號大功率管并接構成，裝在鋁熱管散熱器表面，拆下來3只大功率管逐一檢驗無一幸免均被穿透。因為3只大功率管機殼型號規格燙印均被抹去，故依據該電磁爐耗電量輸出功率以及高頻率諧振電路規定，擬采用BU508D管(內有減振二極管)或BVcbo=1500V、Pcm=125W、Icm=8A的別的型號規格高頻率大功率管代用(所代換的3只大功率管電氣設備主要參數盡量一致)，隨后拆換2VD1及2FU1，插電調試，電磁爐一切正常工作中，常見故障清除。
