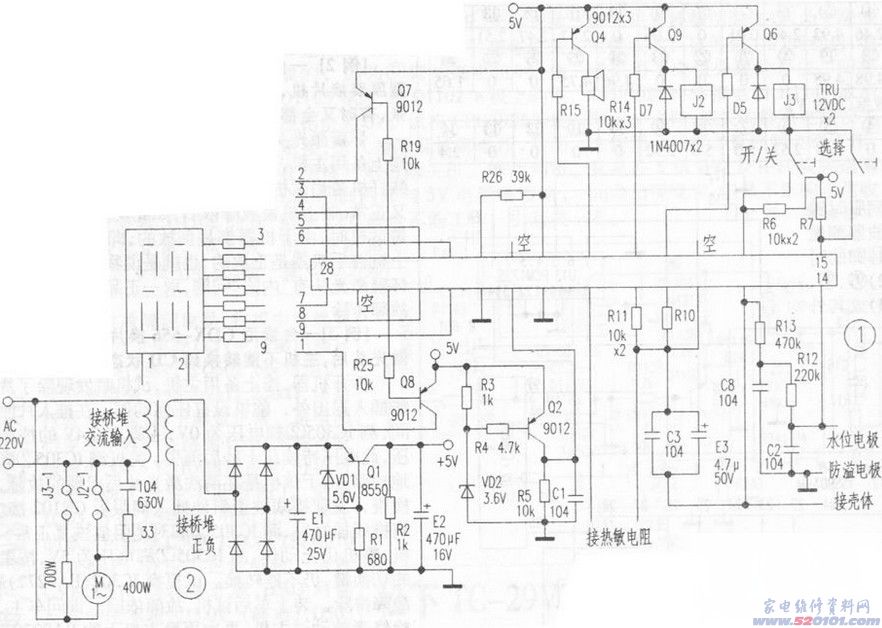

狂牛牌MD-2108全自動豆漿機,具有自動式、按時預定、單挑漿、單加熱四種工作方式。選用全智能集成ic操縱,數碼科技表明溫度及運行狀態。測繪工程的原理圖如下圖1、圖2所顯示,僅供參考。

一、電路圖講解
電源電路由全智能集成icNT66P22AK操縱,自動式制豆槳時,插上電源線插頭,接入開關電源。若杯里水位線未做到水位電極的相對高度時,表明:“E1”,蜂鳴器嗚叫提醒水位線低,加熱盤、電機均不工作中,這一舉動能避免加熱盤空燒及設備錯誤操作。當水位線一切正常時,表明“00”。按住“開/關”鍵,IC18腳輸出低電頻,三極管Q6關斷。汽車繼電器J3吸合,加熱盤得電逐漸加熱。伴隨著溫度的上升,緊靠杯體的溫度測量溫度傳感器電阻值產生變化,此數據信號鍵入IC⑨、⑩腳,經全智能集成ic解決后,數碼顯示管表明液態具體溫度。當溫度升到80%時,IC的18腳輸出高電平,Q6截至,J3跳停加熱盤終止加熱;與此同時19腳輸出低電頻,三極管Q9關斷,J2吸合,電機M得電逐漸磨漿。打漿15秒,停5秒,不斷六次后,19腳輸出高電平,三極管Q9截至,電機M停止工作,磨漿完畢。這時18腳輸出低電頻,J3吸合再次開展加熱。當豆槳燒開時,泡沫塑料升高至防堵電級部位,表明“E3”并蜂鳴提醒,18腳輸出高電平J3跳停中止加熱,避免豆槳外溢。待“E3”消退后,全自動轉到再次加熱情況。至表明“99"經60秒后,終止加熱。蜂鳴提醒60秒并表明“Ed’’,至此自動式工作中進行,豆槳已煮好。
按時預定、單挑漿、單加熱運行狀態,根據按“挑選”電源開關,挑選規定情況,按住“開/關”鍵,就可以嚴格按照全自動進行選中運行狀態。
二、常見故障維修
1.常見故障狀況:插電即加熱,不會受到實際操作命令操縱。
因別的作用一切正常,表明情況恰當且有蜂鳴提醒,基本明確計算機芯片沒有問題,故關鍵查驗腳外部元器件。開啟上外殼,精確測量Q6一切正常,但J3的常開觸點為短路故障情況,一切正常時在沒有通電時應是斷掉情況,剖析為接觸點黏連。拆換此汽車繼電器,常見故障清除,設備工作中一切正常。
2.常見故障狀況:自動式工作中及單加熱工作時,電機M一直工作中,不關機。
系統檢測,Q9以及外部汽車繼電器J2、D7均一切正常。合閘,挑選單加熱工作方式,與此同時精確測量19腳由高電平變成低電頻,故Q9關斷,J2吸合,電機M工作中。而一切正常腳這時應是高電平。這表明常見故障是由全智能集成ic內部輸出不正確數據信號而致,拆換此集成ic,常見故障清除。
