美的MC-PSY18D電滋爐故障編碼
E01 短路（主感應器出現異常） E05 短路故障（散熱器感應器）
E02 短路故障（主感應器出現異常） E06 高溫（散熱器感應器）
E03 高溫（主感應器出現異常） E07 低電壓維護（小于150V）
E04 短路（散熱器感應器） E08 高電壓維護（高過250V）
E01 過零檢測故障
文件目錄
一、 數碼顯示管表明E01故障編碼 ①、過零檢測電源電路故障： ②、炒鍋溫度檢測電源電路故障
二、 數碼顯示管表明E01、E02、E03故障編碼
三、 數碼顯示管表明E04、E05、E06故障編碼
四、 數碼顯示管表明E07、E08故障編碼
五、 上電不啟動，無警報聲 ①、燒保險絲管 ②、低電壓電路故障 ③、直流高壓電源電源電路故障 ④、延時電路故障 ⑤、時鐘電路故障
六、 離心風機不轉
七、 檢不上鍋，有警報聲 ①、檢鍋電源電路故障 ②、同歩電源電路故障
③、光耦電路故障 ④、浪涌保護電源電路故障 ⑤、IGBT髙壓維護電源電路故障 ⑥、電流量檢測電源電路故障
附則： ①、集成ic引腳數據測試全集 ②、電路設計圖
MC-PSY18D電磁爐電路故障剖析
一、數碼顯示管表明E01故障編碼
故障剖析： 炒鍋溫度檢測電源電路中的溫度傳感器發生短路、過零檢測電源電路發生故障的時候會造成數碼顯示管表明E01，要根據檢測關鍵環節的電壓來分辨故障點所屬并對發生故障的電源電路開展檢測。 故障分辨： 上電檢測主IC的第19腳電壓。通常情況下用數字萬用表測得電壓為0.42V,如測出電壓異常,表明故障出在過零檢測電源電路上，假如精確測量到的電壓一切正常,表明故障出在炒鍋溫度檢測電源電路。
（一）、過零檢測電路故障 檢測流程： ①在待機狀態下檢測U202的第8、9腳電壓（第9腳電壓一切正常下固定不動為3V，8腳電壓為：18.32V），假如精確測量到的電壓異常，請對C212、R225、R245及與其說相接的輸出功率板上的大功率電阻、二極管等開展查驗，找到毀壞的元器件并拆換就可以清除故障。 ②假如精確測量到以上的電壓都一切正常，而14腳導出的電壓異常，這時故障就會有二種概率了，一種是主IC壞，另一種便是U202-LM339壞。我們可以先拆換U202-LM339，假如更的后，故障還不可以清除，就表明主IC早已毀壞，拆換推新的主IC，上電調試一切正常，故障清除。
二、數碼顯示管表明E01、E02、E03故障編碼
故障剖析： 發生該故障是表明炒鍋溫度檢測電源電路中的溫度傳感器發生短路、短路故障、電阻值轉變，（數碼顯示管表明E01有可能是過零檢測電源電路發生故障，檢測方式可參照——過零檢測電源電路維修步驟。因而大家可將故障范疇精準定位在炒鍋檢測電源電路及單片機設計（U204）上。 檢測流程： ①斷掉整體開關電源，將溫度傳感器的接線端子從電路板上拔下，用萬用電表的200M電阻器檔精確測量溫度傳感器兩邊的阻值，在常溫狀態溫度傳感器的電阻值為100K。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低。假如測得阻值為無窮或者0或與100K區別比較大，表明溫度傳感器內部產生短路、短路故障或溫度傳感器特性下降等狀況，拆換新的同規格型號的溫度傳感器就可以清除故障。假如精確測量到的溫度傳感器完好無損，大家就需要從后續電源電路上搜索。 ②上電檢測單片機設計U204第25腳的電壓。如常溫狀態有0.78V以內的電壓值，則表明故障出在單片機設計（U204）上（如表明的是E01，在清除過零檢測電源電路故障后可以分辨是單片機設計U204損壞），拆換同規格型號的單片機設計就可以清除故障。如所測電壓為0V或5V或與0.78V區別比較大，則表明故障出在炒鍋溫度檢測電源電路上。 ③上電查驗線插CN205第1腳的電壓。如沒有5V，則要查驗線插CN2第1腳到5V開關電源上的路線是是不是發生引路狀況，查出來引路處就可以清除故障。若有5V開關電源，則要查驗R237、R212、C224有沒有毀壞，拆換毀壞元器件就可以清除故障。
三、數碼顯示管表明E04、E05、E06故障編碼
故障剖析: 發生該故障是表明IGBT溫度檢測電源電路中的溫度傳感器發生短路、短路故障、電阻器轉變，因而大家可將故障范疇精準定位在IGBT溫度檢測電源電路及單片機設計U204上。 檢測流程： ①斷掉整體開關電源，將溫度傳感器的導線（CN203）從電路板上撥出來，用萬用電表的200M電阻器檔精確測量溫度傳感器兩邊的阻值，在常溫狀態溫度傳感器的電阻值為100K。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的上升或是降低而阻值持續降低或是升高。如所測出阻值為無窮、為零或與100K區別比較大，表明溫度傳感器內部產生短路、短路故障或溫度傳感器特性下降等狀況，拆換新的同規格型號的溫度傳感器就可以清除故障。如所測量的溫度傳感器完好無損，則故障出在IGBT溫度檢測電源電路和單片機設計（U204）上。 ②上電檢測單片機第24腳的電壓。如常溫狀態測出有0.58V以內的電壓值，則表明故障出在單片機設計（U204）上，拆換同規格型號的單片機設計就可以清除故障。如所測出電壓為0V或5V或與0.58V區別比較大，則表明故障出在IGBT溫度檢測電源電路上。 ③上電檢測線插CN203第1腳的電壓。如沒有5V，則要查驗線插CN203第1腳到5V開關電源上的路線是是不是發生引路狀況，查出來引路處就可以清除故障。若有5V開關電源，則要查驗R217、C223有沒有毀壞，拆換毀壞元器件就可以清除故障。 [Page]
四、數碼顯示管表明E07、E08故障編碼
故障剖析: 發生該故障是表明開關電源高壓低壓維護發生故障，因而大家可將故障范疇精準定位在開關電源多少維護電源電路及單片機設計U204上。(設計方案電壓范疇為150V-250V) 檢測流程：
①最先用萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時，電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障；如開關電源電壓一切正常，則要對電源電路中的開關電源高壓低壓維護電源電路開展檢測。 ②上電檢測單片機設計U204第28腳的電壓。如所測出電壓為2.44V上下,則表明故障出在單片機設計上,拆換同規格型號的單片機設計就可以清除故障；如所測出電壓為0V或與標準值2.44V相距比較大，則表明高壓低壓維護電源電路中的電子器件D102、D101、R109、R219、C225有毀壞，用數字萬用表檢測各元器件并拆換毀壞元器件，上電檢測一切正常，故障清除。
五、上電不啟動
故障剖析： 上電不啟動一般是由燒保險絲管、低電壓電路、直流高壓電源電源電路、延時電路、晶諧振電路發生故障造成的。因而務必要用萬用表測量關鍵環節電壓才可以分辨是哪部分電源電路發生故障，尋找對應的故障一部分可以按以下狀況開展維修。 分辨故障: 開啟機殼，查驗有沒有燒保險絲管，如商業保險已燒就按D（一）開展檢測，如沒有燒，就接上電源，用萬用表測量三端穩壓管（U203）7805的導出腳第3腳電壓、三極管Q203發射極電壓、三極管Q202發射極電壓是不是各自為5V、12V、18V，如無則故障出在電路。如測出三端穩壓管7805有5V導出，可以用萬用表測量單片機設計第8腳電壓，如測出電壓為0V，則表明故障是由單片機設計延時電路造成的，如測出電壓為5V，表明延時電路一切正常，則故障很有可能在單片機設計時鐘電路。
檢測流程：
（一）、燒保險絲管 ①因為此故障較為嚴重，一般含有其他的緣故一起發生，如IGBT、整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻上電調試，會再造成燒保險絲管。用萬用表查驗IGBT、整流橋堆是不是穿透，把毀壞元器件卸下來，換掉同樣型號的電子器件，再用萬用表去查驗二極管D103、電阻器R108，精確測量這兩個電子器件時務必卸下來才可以開展精確性的精確測量，把損壞的電子器件拆換。 ②斷掉二極管D211卸下來，在不接電磁線圈盤的條件下，上電精確測量IGBT的G極電壓。假如精確測量到的電壓為6.22V上下，就表明其他電源電路早已沒有問題，可以接好電磁線圈盤調試，一切正常高溫后，故障清除。假如中精確測量到IGBT的G極電壓異常，就務必要查驗同歩電源電路和光耦電路，實際的可參照——同歩電源電路故障維修步驟和光耦電路故障維修步驟。 ③如以上方式仍不可以處理故障，則要查驗諧振電路。先檢測D203、D208、D204、D209、D210、R228、R236、R216、R209、C216是不是有毀壞，把損壞的電子器件拆換，斷掉二極管D211卸下來，在不接電磁線圈盤的條件下，當精確測量到IGBT的G極電壓一切正常后，上電調試一切正常，故障可清除。
（二）、沒有5V電壓導出 ①上電檢測三端穩壓器(U203)7805是第1腳電壓.若有11V以內的電壓鍵入且5V后續配電線路工作中一切正常,則表明7805損壞,拆換新的7805就可以清除故障;并非11V電壓鍵入,表明故障出在開關電源前面電源電路上. ②上電檢測D201的正級即變電器的次級線圈電壓（CN201第1腳）。若有交流電流導出，表明D201、C222、C228有毀壞，拆換受損的組件就可以清除故障；如D201的正級無交流電流導出，再測變電器有沒有220V溝通交流鍵入，若有220V交流電流鍵入，表明變電器損壞，拆換新的變電器就可以清除故障，并非220V交流電流鍵入，則故障出在直流高壓電源電源電路上，按直流高壓電源電源電路故障開展檢測。
（三）、沒有12V電壓導出 ①上電檢測二極管D200的負級電壓。若有26V電壓導出，表明故障出穩壓電源電路上，斷掉開關電源，用數字萬用表查驗R201、Q203、C203、C221、Z201有沒有毀壞，拆換受損的電子器件就可以清除故障；并非26V電壓導出，表明故障出在開關電源的前面電源電路上。 ②上電檢測二極管D200的正級即變電器的次級線圈電壓（CN201的第2腳）。若有交流電流導出，表明二極管有毀壞，拆換新的二極管就可以清除故障；如D200的正級無交流電流導出，再測變電器有沒有220V溝通交流鍵入，若有220V交流電流鍵入，表明變電器損壞，拆換新的變電器就可以清除故障，并非220V交流電流鍵入，則故障出在直流高壓電源電源電路上。 （四）、沒有18V電壓導出 ①上電檢測二極管D202的負級電壓。若有28V電壓導出，表明故障出在穩壓電源電路上，斷掉開關電源，查驗Q202、R200、C205、C206、C207、C202、Z200有沒有毀壞，拆換新的電子器件就可以清除故障；并非28V電壓導出，表明故障出在開關電源的前面電源電路上。 ②上電檢測二極管D202的正級即變電器的次級線圈電壓（CN201的第4腳）。若有交流電流導出，表明二極管有毀壞，拆換新的二極管就可以清除故障；如D202的正級無交流電流導出，再測變電器有沒有220V溝通交流鍵入，若有220V交流電流鍵入，表明變電器損壞，拆換新的變電器就可以清除故障。[Page]
（五）、直流高壓電源電源電路故障 ①上電檢測橋堆的導出電壓。并非300V的直流電源導出，就表明故障出在電源高壓電源電路上。 ②上電檢測橋堆的鍵入電壓。若為220V交流電流鍵入，表明橋堆損壞，拆換新的同規格型號的橋堆就可以清除故障；并非220V交流電流鍵入，則要查驗FUSE101、C101、CT1有沒有毀壞，開關電源鍵入線有沒有觸碰好或毀壞，找到毀壞處而且拆換受損的元器件或電源插頭就可以清除故障。
（六）、延時電路故障 ①上電檢測單片機設計的第8腳的電壓。若為5V，在其他很有可能造成上電不啟動的故障點一切正常的情形下，可分辨片式毀壞，拆換新的單片機設計就可以清除故障；如測出電壓為0V，表明延時電路發生故障。 ②上電檢測三極管Q201的發射極的電壓。若為0V，表明故障出在5V開關電源到三極管Q201的發射極通道上，找到通道中的引路處并修補就可以清除故障。如測出電壓為5V，則表明單片機設計延時電路中電子器件有毀壞。 ③斷掉開關電源，用萬用表對Q201、R210、R249、R231、C229、C227、Z202開展查驗，拆換新的電子器件就可以清除故障。
（七）、時鐘電路故障 ①上電檢測單片機設計的第2、3腳的電壓。若為2.22V和2.29V上下,則表明單片機設計損壞,拆換新的單片機設計就可以清除故障;如測得電壓為0V、5V或與標準值區別比較大，表明晶振電路XL201或電阻器R238損壞。 ②斷掉開關電源，對晶振電路XL201和電阻器R238開展檢驗，拆換損壞的電子器件就可以清除故障。
六、離心風機不轉
故障剖析： 發生該故障是表明離心風機推動電路或是是離心風機自身發生問題，由于大家可將故障范疇精準定位在離心風機推動電路，離心風機自身和單片機設計U204上。 查驗流程： ①將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，開機運行，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，拆換離心風機后，故障就可以清除。如換掉新的離心風機后仍不可以工作中，表明故障出在操縱電路上。
②通電檢驗離心風機的工作中電壓（CN204第1腳）。并非12V電壓，表明故障出在12V開關電源電中單和12V開關電源到電源插座CN204第1腳的開關電源通道上，檢驗方式可參照——沒有12V電壓導出故障開展檢驗就可以清除故障。若有12V電壓，則故障出在離心風機、推動電路和單片機設計（IC1）上。 ③通電檢驗單片機設計第27腳有沒有5V電壓導出。并非5V電壓導出，則表明單片機設計（U204）已損壞，拆換新的同規格型號的單片機設計就可以清除故障。若有5V導出，則故障在推動電路和離心風機上。 ④通電檢驗電源插座CN204的第2腳的電壓。如貼近0.7V，表明離心風機自身已引路，拆換新的離心風機就可以清除故障；如貼近12V，則故障出在推動電路上；斷掉開關電源，查驗Q206、Q205、R206、R250、D207有沒有損壞，拆換損壞的電子器件，就可以清除故障。
七、檢不上鍋,有警報聲
故障剖析: 發生該故障所涉及到電路有檢鍋電路、同歩電路、推動電路、浪涌保護電路、IGBT髙壓維護電路、電流量維護電路故障，理應用數字萬用表根據精確測量關鍵環節電壓來分辨故障所處在的電路，尋找對應的故障一部分可以按以下狀況開展維修。 故障分辨: 休眠下檢驗U202第13腳電壓,若為低電頻,表明檢鍋電路一切正常,那么就然后通電檢驗U202的第1、2腳電壓（這兩個腳相接）,如測出為低電頻0.4V（貼近0V），表明浪涌保護電路或IGBT髙壓維護電路發生故障,如所測出為高電平,再不接電磁線圈啟動檢驗單片機設計26腳電壓,若為0.47V,表明電流量維護電路一切正常,表明故障很有可能出在同歩電路和推動電路上。
檢驗流程:
（一）、檢鍋電路故障 ①先查驗常用的炒鍋直徑是不是與規定一致，請使用MD專用型炒鍋，查驗2個接線端子排是不是松脫。 ②檢驗檢鍋電路的R239是不是引路。在休眠的情形下精確測量U202的第10、11腳的電壓，10腳是不是超過11腳，要不是，請到同歩電路上查。如果是，精確測量U202的13腳是不是有一低電頻，如果是高電平，表明U202壞，拆換后調試一切正常，故障就可以清除。 （二）、同歩電路故障 在不接電磁線圈盤，休眠的情形下，用萬用表精確測量U201的第14腳的電壓是不是為一個高電平，因為14腳沒有下拉開關電源，只和PWM信號相連，因此精確測量到的高電平僅有1.67V上下。假如精確測量到的電壓為低電頻，用萬用表查驗R106，R103，R104，R204、R205、C204、C214、C217、D205是不是有損壞，把損壞的電子器件拆換推新的同樣型號的電子器件，通電調試一切正常，故障清除。如元器件沒有損壞，就表明U201早已損壞，換掉同樣型號同尺寸的LM339，通電調試一切正常，故障就可以清除。 [Page]
（三）、推動電路故障 用萬用表精確測量Q200的集電結是不是有18V開關電源，要是沒有，請查驗開關電源電路，如果有再精確測量U201的第5、7腳，這兩個腳是推動電路上2個電壓比較器的參照電壓，有一數值（第5腳2.2V,第7腳比6腳高0.4V以內的電壓），它與前面震蕩電路拿過來的差分信號來做比較，較為的結果贈給Q200與Q2072個三極管的基極作推動數據信號。把電磁線圈盤卸下來，在休眠的情形下，在U201的4腳接好5V的開關電源，隨后精確測量U201的1，2腳電壓，假如精確測量到的電壓有一個為高電平，先查驗Q200、Q207、R214、R208、R215、R211、R253、R252、C220、C231、C234、二極管D219，穩壓二極管Z5203，把存在的問題的電子器件柝出來，換掉同樣型號的電子器件，通電調試一切正常，故障就可以清除。如元器件沒的損壞，就表明U201—LM339已壞，拆換后調試一切正常正常，故障就可以清除。
（四）、浪涌保護電路故障
①發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到損壞維護電路會導出一個脈沖信號使IGBT停止工作，當浪涌保護器之后電路會全自動恢復過來。 ②要是沒有浪涌保護器影響而發生維護，表明浪涌保護電路發生故障。通電檢驗U202的第6、7腳電壓(一切正常下第7腳電壓固定不動為3V)。如第7腳電壓超過6腳電壓，但1步伐仍導出低電頻，在清除IGBT髙壓維護電路故障時可以分辨是U202（LM339）已損壞，拆換新的LM339就可以清除故障；如第7腳電壓低于6腳電壓，表明浪涌保護電路中發生故障。 ③斷掉開關電源,對功率電阻R105、R110和 R218、R230、R229、R246、R224、C209、C211、C210、D205、D206開展查驗，查出來損壞的元器件并拆換就可以清除故障。 （五）、IGBT髙壓維護電路故障 ①當IGBT的C極電壓超出髙壓維護電壓時，保護電路會姿勢，這時關掉IGBT的推動數據信號的鍵入。 ②通電檢驗U202的第4、5腳電壓(一切正常下第5腳電壓為4V)。如第5腳電壓超過4步伐電壓，但2腳仍導出低電頻，表明U202（339）已損壞，拆換新的LM339就可以清除故障；如第5腳電壓低于4步伐電壓，表明IGBT髙壓維護電路中發生故障。 ③斷掉開關電源，用數字萬用表檢驗功率電阻R101、R102和C208、C219、R203、R223、R247有沒有損壞，拆換損壞的組件就可以清除故障。 （六）、電流量維護電路故障 ①在通電啟動不接電磁線圈盤的情形下精確測量單片機設計的26腳電壓。如測出電壓為0.47V上下,在清除基它故障點后可以分辨是模塊片U204損壞,拆換單片機設計就可以清除故障.如所測出電壓與標準值區別比較大,表明故障出在電流量維護電路上. ②斷掉開關電源,用萬用表測量D213-D217、R234、R232、R226R、R213、C233、C232，VR1是不是損壞，把損壞的電子器件拆換。通電調試一切正常，故障清除 此外，在檢驗電路故障時可以參照本網的 電滋爐數據測試全集 中的對地電阻器和管腳電壓來進行分辨故障所屬，接口測試是在不接電磁線圈盤的情形下開展精確測量。

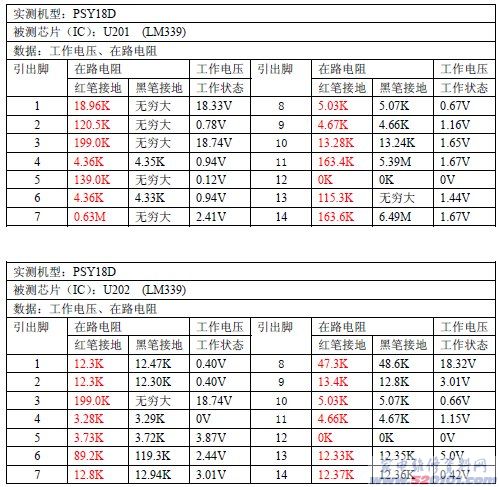

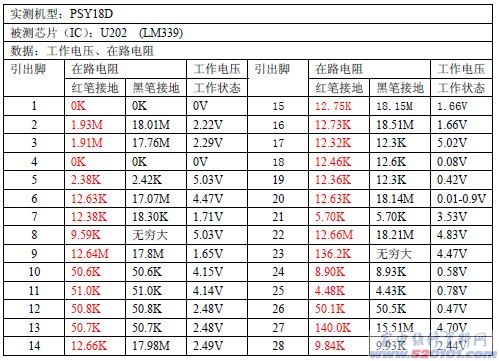

美的MC-PSY18D電滋爐數據測試表

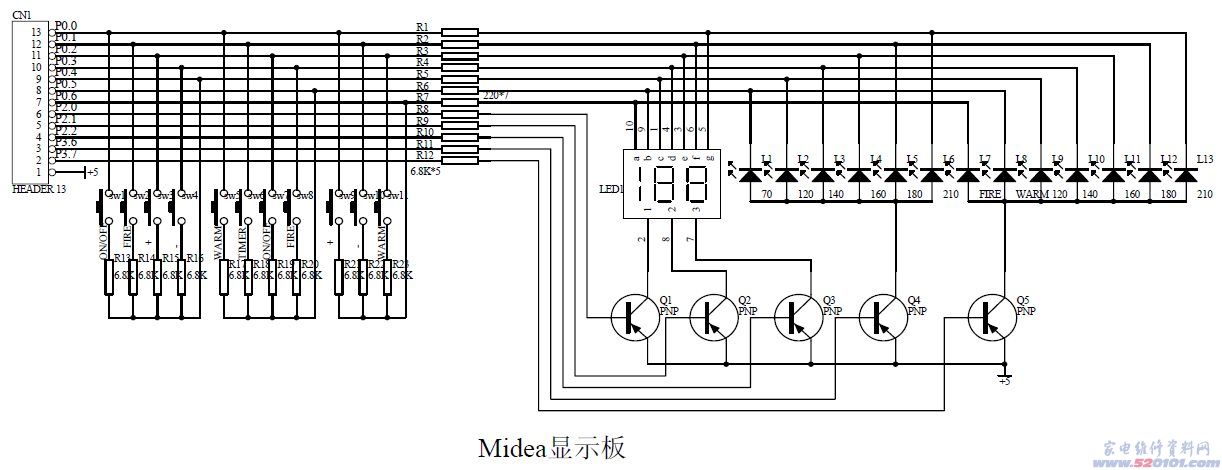

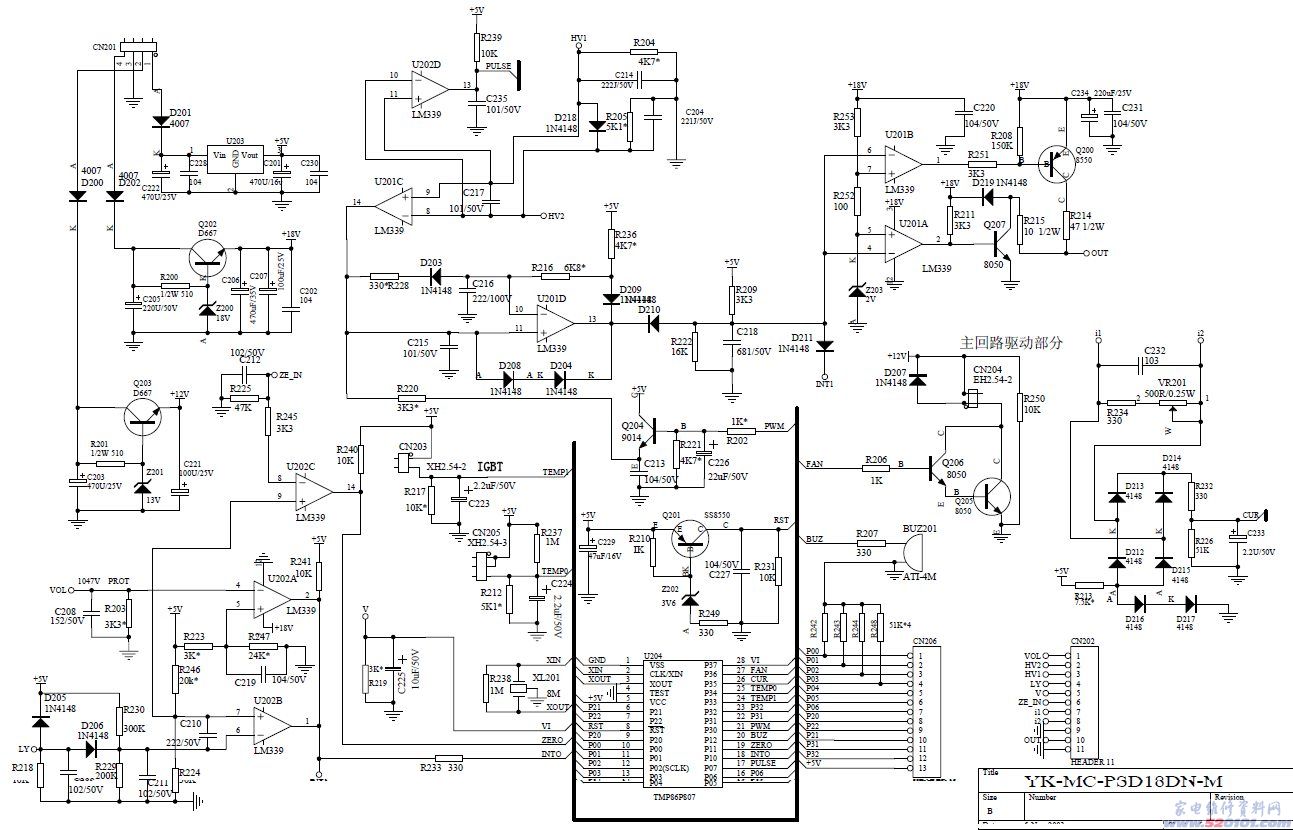

美的MC-PSY18D電磁爐原理圖
