一、 開機后全自動校準
①、炒鍋溫度測量電路故障 ②、IGBT溫度檢測電路故障 ③、開關電源高壓低壓維護電路故障
二、 沒有18V、12V、5V電壓導出
三、 通電不啟動 ①、高壓低壓開關電源電路故障 ②、校準電路故障 ③、晶振電路電路故障 ④、燒保險絲管
四、 檢不上鍋，有警報聲 ①、同歩電路故障 ②、浪涌保護電路故障 ③、檢鍋電路故障 ④、推動電路故障 ⑤、IGBT髙壓維護電路故障 ⑥、PWM信號電路故障
五、 離心風機不轉
六、 無源蜂鳴器不響
七、控制面板功能鍵無響應或是表明不全
八、燒不沸水 ①、電流量檢驗電路故障 ②、炒鍋溫度測量電路故障
附則： ①、集成ic引腳數據測試全集 ②、電路電路原理圖
MC-PF16JA電滋爐電路故障剖析
一、開機后全自動校準 故障剖析： 發生該故障一般是由炒鍋溫度測量電路、IGBT溫度檢測電路、高壓低壓維護電路發生故障造成的，因而大家只需測量下列的各點的電壓值是不是一切正常，就可以明確故障的部位。
①炒鍋溫度測量電路----主IC-14腳----電壓值：0.31V
②IGBT溫度檢測電路---主IC-15腳----電壓值：0.58V
③開關電源高壓低壓維護電路—主IC-12腳---電壓值：2.55V
④過零檢驗電路故障------主IC-11腳----電壓值：0.4V
（一）、炒鍋溫度測量電路故障 檢驗流程： ①將整體開關電源斷掉，隨后將溫度傳感器的接線端子從電路板上拔下，用萬用電表的20M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低。在常溫狀態的電阻值為100K，假如測量到該溫度傳感器的電阻值為0或阻值發生了轉變，表明該溫度傳感器早已毀壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②假如在以上的上1步里都不可以處理故障，那麼就務必通電對電路開展剖析。那大家測量主IC的第14腳電壓多少錢V，在常溫下的狀況下以0.31V，假如測量的電壓值一切正常，表明前面溫度測量電路一切正常，問題發生在主控芯片IC。換掉新的同尺寸的主IC，通電調試一切正常，故障排除。 ③假如測量到主IC的15腳電壓不以0.31V，在以上檢驗時測出溫度傳感器好的，再次用數字萬用表測量R30，R32，EC10這3個電子器件是不是完好無損。將有什么問題的元器件拆換，假如以上的電子器件沒有問題，而電壓還異常，這時大家還可以明確是主IC已壞，拆換后故障可排除。
(二）、IGBT溫度測量電路故障
檢驗流程： ①將整體開關電源斷掉，隨后將IGBT溫度傳感器的接線端子從電路板上拔下，用萬用電表的20M電阻器檔測量溫度傳感器的兩邊電阻器。由于該溫度傳感器是選用負溫度系數原材料，因而它的電阻值會由于環境溫度的增高而阻值持續降低，在常溫狀態的阻為100K。假如測量到該熱敏電阻的電阻值有誤，表明該溫度傳感器早已毀壞。換掉新的同尺寸的溫度傳感器，通電調試一切正常，故障排除。 ②假如在上一步里都不可以處理故障，那麼就務必通電對電路開展剖析。那大家測量主IC的第15腳電壓多少錢V，在常溫狀態的恰當數值0.58V，假如電壓一切正常，表明前面溫度測量電路一切正常，問題發生在主控芯片IC上。換掉新的同尺寸的IC，通電調試一切正常，故障排除。 ③假如在上一步中測量到主IC的15腳電壓異常，而在1步中測得溫度傳感器是好的。再次用數字萬用表測量R31、EC9這2個電子器件是不是完好無損。將有什么問題的元器件換掉新的，通電調試一切正常，故障排除。假如以上的電子器件是好的，而故障沒有排除。這時我們可以明確是主IC早已毀壞，拆換后故障可排除。
（三）、開關電源高壓低壓維護電路故障
檢驗流程： ①最先用數字萬用表測量交流電鍵入端是不是有220V的交流電流。假如該電壓小于150V或是高過250V時，電滋爐的高壓低壓維護便會姿勢，這時的故障與電滋爐自身不相干。待配電電壓恢復過來以后就可以清除該故障。 ②假如測量的溝通交流電壓是常規的，則表明電滋爐內部的電壓檢驗電路發生了錯誤操作。維修如下所示：拆下來電路板，通電，檢驗主控芯片IC的第12腳電壓為2.55V。假如電壓一切正常，而故障沒有排除，則表明主控芯片IC自身毀壞。拆換主控芯片通電調試，故障排除。 ③假如上一步中測量到的電壓異常，用數字萬用表檢驗D101、D102、R109、R28、EC11、C11是不是一切正常；檢以上電子器件只需在其中一個發生問題便會造成電壓維護電路姿勢，把毀壞的電子器件卸下來，換好的同尺寸的電子器件，啟動一切正常，故障排除。假如以上的電子器件沒有問題，這時大家還可以明確是主IC毀壞，拆換后故障可排除。 [Page]
（四）、過零檢驗電路故障 檢測流程： ①最先大家測量主IC的11腳的電壓是不是有0.4V的電壓，假如電壓一切正常，就表明主IC早已毀壞，換掉同樣型號的主IC，通電調試一切正常，故障排除。 ②假如在上1步中測量到的電壓異常，大家再測量U1的8腳與9腳的電壓是不是一切正常（8腳為18.83V，9腳為2.97V）。假如以上2個腳的電壓一切正常，而14腳（與主IC的11腳互通）導出的電壓異常，請查驗R46是不是一切正常。假如一切正常，這時故障就會有二種概率了，一種是U1-LM339壞，另一種是主IC壞，在這兒大家可以用換置法來排除故障，大家先拆換U1，假如拆換后故障排除，就表明是U1-LM339自身的故障，假如拆換U1后，故障沒有排除，就表明主IC早已毀壞，拆換后故障可排除。 ③假如U1的8，9腳鍵入的電壓異常，大家就需要對D102、D101、R27、R26、R107、C17開展查驗，把有什么問題的電子器件拆換，通電調試一切正常，故障排除。
二、沒有18V、12V、5V電壓導出，（低電壓開關電源電路）
查驗流程： ①沒有18V電壓導出。通電測量Q6是不是有27V電壓鍵入.如果有而無18V電壓導出，大家再測量Q6的B極是不是有18V的電壓，如果有，就表明Q202已壞，要是沒有,關閉電源測量R1是不是短路，穩壓二極管Z2是不是穿透，把有什么問題的電子器件拆換，故障可排除。假如Q6的沒有27V的電壓鍵入，那大家測量變電器的次級線圈是不是有電壓導出。要是沒有,那么就表明變電器已壞，換掉新的變電器后,故障就可以排除。假如變電器有電壓導出，而D2沒有電壓導出，就表明D2早已短路，拆換后故障可排除。 ②沒有12V電壓導出。通電測量Q7是不是有26V電壓鍵入。如果有輸入而沒有12V的電壓導出，大家再測量Q7的B極是不是有12V的電壓，如果有，就表明Q7已壞，要是沒有,關閉電源測量R2是不是短路，穩壓二極管Z3是不是穿透，把有什么問題的電子器件拆換，故障可排除。假如Q7的沒有26V的電壓鍵入，那大家再測量變電器的次級線圈是不是有電壓導出。要是沒有,那么就表明變電器已壞，換掉新的變電器后,故障就可以排除。假如變電器有電壓導出，而D3沒有電壓導出，就表明D3早已短路，拆換后故障可排除。 ③沒有5V電壓導出。通電測量U3--7805是不是有14V電壓鍵入。如果有而無5V電壓導出，就表明U3--7805已壞，拆換后故障可排除。假如U3--7805沒有電壓鍵入，那大家測量變電器的次級線圈是不是有電壓導出。要是沒有,那么就表明變電器已壞，換掉新的變電器后,故障就可以排除。假如變電器有電壓導出，而D1沒有電壓導出，就表明D1早已短路，拆換后故障可排除。
三、通電沒反應
故障剖析： 發生該故障所涉及到的電路比較多，包含高壓低壓開關電源電路，校準電路，晶振電路電路。最先大家先從開關電源電路細查。 （一）、開關電源電路故障 查驗流程: ①用數字萬用表測量變電器的初中級電源插座是不是有220V/AC的電壓鍵入，如果有，就表明變電器損壞，請拆換，要是沒有220V/AC的電壓鍵入，請查驗電源插頭是不是有電壓鍵入，如果有，就表明電壓互感器損壞，拆換后故障可排除。 ②假如直流高壓電源電路沒有問題。還不可以啟動，那么就表明故障在低電壓開關電源電路。大家這兒指的低電壓開關電源電路就是指5V開關電源電路。詳盡的維護保養方式請參照——低電壓開關電源電路故障維修步驟開展查驗。 （二）、校準電路故障 查驗流程： 當校準電路發生故障而導致通電不啟動時，首行大家用萬用表測電容C18是不是存有短路故障的狀況.由于在這個電路中使用的是手機軟件校準的方式，假如電容器一切正常，大家就可以明確是主IC早已毀壞，拆換上同樣型號的IC，通電調試一切正常，故障排除。 （三）、晶振電路電路故障 查驗流程： 查驗電阻器R29是不是穿透狀況，假如R29發生問題便會造成異常工作中，假如以上電阻器是常規的，再將晶振電路（4M）卸下來，換掉新的同尺寸的晶振電路通電調試。如果是晶振電路自身毀壞，則換掉好的晶振電路后故障排除。假如依然不可以啟動，則只有是主控芯片IC壞，拆換同規格型號主控芯片IC，通電調試一切正常，故障排除。 （四）、燒保險絲管 故障剖析： ①因為此故障較為嚴重，一般含有其他的故障一起發生，如IGBT、整流橋堆也一起穿透，換掉新的保險絲管后，不必立刻通電調試，不然會再造成燒保險絲管。 ②用萬用表查驗IGBT，整流橋堆是不是穿透，把毀壞元器件卸下來，換掉同樣型號的電子器件，再用萬用表去查驗二極管Z102、電阻器R108。測量這兩個電子器件時務必卸下來才可以開展精確性的測量，把損壞的電子器件拆換。 ③把主IC的7腳與5V開關電源相互連接，在不接電磁線圈盤的情形下接好開關電源。用數字萬用表測量IGBT的推動電壓，恰當數值5.52V，假如測量的電壓恰當，把主IC的7腳相接處斷掉，接好電磁線圈盤調試，一切正常，故障排除。 ④假如上一步中測量到的電壓異常，那大家就需要到同歩電路和推動電路去查驗。把主IC的7腳相接處斷掉，再參照——同歩電路故障維修步驟和推動電路故障維修步驟。（留意：在查驗時不可以接電磁線圈盤） ⑤查驗震蕩電路。在休眠的狀況下要數字萬用表測量U2的2腳電壓是不是為1.33V，假如這一腳的電壓異常，大家就需要檢驗查D4-D8、R14、R15、R9、C9、C10是不是有毀壞，把損壞的電子器件拆換。[Page]
四、檢不上鍋、有警報聲
故障剖析： 導致此故障的因素有很多，包含同歩電路、浪涌保護電路、檢鍋電路、推動電路、IGBT髙壓維護電路、PWM信號電路。 分辨方式： 最先用數字萬用表測量U2—LM339的13腳電壓是不是為高電平,如果是,就可以排除浪涌保護電路和IGBT髙壓維護電路的故障。故障點就在同歩電路，檢鍋電路，推動電路和PWM信號電路，我們可以逐一對以上的電路開展查驗。假如測量到的電壓為低電頻，大家就可以把故障點精準定位在浪涌保護電路和IGBT髙壓維護電路。 （一）、同歩電路故障 查驗流程： 在休眠接電磁線圈盤的情形下，用數字萬用表測量U2—LM339的6腳與7腳的工作中電壓，（6腳為1.81V，7腳為1.91V），假如電壓異常，請查驗R101、R102、R106、R4、R5、C20、C8、D20，把有什么問題的電子器件拆換，故障可排除。假如以上2個管腳的電壓一切正常，那大家再測量U201--LM339的第14腳的電壓是不是為高平，如果是低電頻，就表明U2早已毀壞。如果是高電平，請使用一條輸電線把7腳接地裝置，再測量14腳的電壓是不是為低電頻，假如或是高電平，就表明U201--LM339早已毀壞，換掉同樣型號同尺寸的U2-LM339，通電調試一切正常，故障排除。 （二）、浪涌保護電路故障 故障剖析： 發生浪涌保護一般是開關電源中只是幾百萬分之一秒時間內的一種強烈單脈沖，為了更好地維護IGBT不會受到毀壞維護電路會導出一個低電頻使IGBT停止工作，當浪涌保護器之后電路會全自動恢復過來。 查驗流程： ①最先測量主U2-LM339的13腳是不是為高電平，如果是高電平，就表明浪涌保護電路沒有姿勢。如果是低電頻，就表明浪涌保護電路早已姿勢（這一管腳與IGBT髙壓維護電路的導出腳相連通，在這兒不是考慮到IGBT髙壓維護電路的故障所做的剖析）。大家再測量U2的11腳電壓是不是為3V，10腳的電壓是否比7腳的電壓低（10腳的電壓為2.53V），如果是，就表明U2—LM339早已毀壞，拆換后故障可排除。假如U2的10、11腳電壓異常，請查驗R20-R24、D10、D11、C4、C19、C103、R105 是不是一切正常，把異常的元器件更換，故障可排除。 ②假如測量到U2的13腳電壓僅有0.3V，第11腳的電壓又超過10腳的電壓，大家再測量主IC的1腳的電壓是不是低電頻，如果是，就表明主IC早已毀壞。更換推新的IC后故障可排除。 （三）、檢鍋電源電路故障 查驗流程： ①當發生檢不上鍋時，最先大家測量主IC的1腳是不是有5V的電壓，假如電壓為0V，就表明主IC早已毀壞，更換后故障可排除。假如電壓一切正常，請測量U1的13腳是不是有0.87V的電壓，如果有，請查驗Q5，R12，R3是不是一切正常。把毀壞的元器件更換，故障可排除。假如以上的元器件沒有毀壞，就表明主IC早已毀壞，更換后故障可排除。 ②假如測量到U1的13腳是低電頻，那咱們就測量U1的10腳和11腳的電壓（10腳為低電頻，11腳的電壓為3V），假如電壓一切正常，而13腳導出的或是低電頻，那就需要關閉電源測量R6，R10的電阻值是不是一切正常，把異常的元器件更換。假如阻值一切正常，就表明U1-LM339早已毀壞，更換上同樣型號的LM339，通電調試一切正常，故障排除。 （四）、光耦電路故障故障 查驗流程： ①最先拆下來電磁線圈盤通電測量U1的1腳是不是為高電平，再測量5腳與7腳的電壓，這兩個腳是光耦電路上2個電壓比較器的參照電壓，有一數值，（第5腳2V,第7腳比5腳高0.4V以內的電壓）它與前面諧振電路拿過來的差分信號來做比較，較為后的效果各自贈給Q1與Q22個三極管的基極作推動數據信號。假如這兩個腳的電壓異常，請查驗R16，R17，Z1是不是存在問題，把有什么問題的元器件更換，調試一切正常，故障排除。 ②（留意：這一步中一定要把電磁線圈盤卸下來，不然會造成燒IGBT）。假如U1的5，7腳的電壓一切正常,把U1的6腳與5V開關電源接入，用數字萬用表測量U1的1腳和2腳的電壓是不是為低電頻，假如這兩個腳有一切一個為高電平，就表明U201損壞，換掉新的U1--LM339，故障可排除。
③假如這兩個腳的導出電壓都一切正常，而故障沒有排除，大家就需要對Q1、Q2、R40、R41、R42、R7、R8、D19開展查驗，把存在的問題的元器件柝出來，換掉同樣型號的元器件，通電調試一切正常，故障就可以排除。 （五）、 IGBT髙壓維護電源電路故障 故障剖析： 當IGBT的C極電壓高過1135V時，維護電源電路會姿勢。這時IGBT功率會關掉。 檢驗流程： ①最先為了更好地分辨故障是否由IGBT髙壓維護電源電路造成，在接有電磁線圈盤的情形下,大家先測量U2的14腳電壓是不是為高電平（這一腳與浪涌保護電源電路的導出腳相連通，這里是排除浪涌保護姿勢電源電路的故障而作的剖析）。如果是，就表明維護電源電路沒有姿勢。如果是低電頻，就表明維護電源電路早已姿勢。那大家再測量U2的8腳與9腳的電壓（8腳1.18V，9腳3.81V）。假如這兩個腳的電壓一切正常，而2腳導出的是低電頻，大家就可以明確是U202—LM339早已毀壞。更換后故障可排除。 ②假如8腳和9腳的電壓異常，大家就需要對R18、R19、R25、R103，R104，C3開展查驗，把毀壞的元器件更換。通電調試一切正常，故障排除。 ③假如測量到U2的14腳的高電平僅有0.3V，第7腳的電壓又超過6腳的電壓，大家再測量主IC的1腳的電壓是不是低電頻，如果是，就表明主IC早已毀壞。更換推新的IC后故障可排除。 （六）、PWM信號電源電路故障 故障剖析： 假如PWM信號沒有導出，IGBT就沒有推動數據信號進而不工作中，檢鍋電源電路由于檢驗不上恰當的差分信號而發生警報。 查驗流程： 在休眠的情形下測量主IC的19腳的電壓，標準值為3V（有效值），假如電壓值異常，請查驗R33、R13、EC12、R11、9，把有什么問題的元器件更換.假如以上的元器件都沒什么問題,表明主IC損壞，請更換。[Page]
五、離心風機不轉
故障剖析： 發生離心風機不轉，一般由風機，離心風機光耦電路及其主IC造成。 查驗流程： ①在有標準的情形下，將該離心風機卸下來，換掉一個好的同尺寸的電機風扇，通電啟動，假如風功能一切正常啟動運作，則表明是離心風機自身有什么問題，更換離心風機后，故障就可以排除。 ②假如更換推新的離心風機后，故障沒有排除，就表明是控制回路出了問題。最先用數字萬用表測量離心風機是不是有12V的工作中電壓，要是沒有，請查驗電路。假如工作中電壓一切正常。在啟動的情形下測量主控芯片IC的16腳是不是有5V的電壓導出，要是沒有，就表明主IC沒有推動數據信號，更換上同樣型號的IC，通電調試一切正常，故障可排除。假如主IC有推動數據信號導出，大家就需要關閉電源，用萬用表對Q3、Q4、R34、D18開展查驗，把存在的問題的元器件開展更換，通電調試一切正常，故障排除。
六、無源蜂鳴器不響
故障剖析： 發生該故障表明蜂鳴器驅動電源電路或是無源蜂鳴器自身發生問題，因而故障范疇精準定位在蜂鳴器驅動電源電路．無源蜂鳴器自身及主控芯片IC上。 查驗流程： 無源蜂鳴器是主控芯片IC立即推動的，牽涉到的元器件也較為少，查驗時最先用萬用表測量主控芯片IC第18腳電壓是不是有4.9V，假如電壓為0V，就表明主IC早已毀壞。假如電壓一切正常，這時按一下開重要，觀查其電壓的轉變，如果有1.5V以內的轉變范疇，就表明無源蜂鳴器有推動數據信號，是無源蜂鳴器自身早已毀壞，更換后故障可排除。假如以上的電壓沒有轉變，固定不動為5V，也表明主控芯片IC損壞，更換后啟動一切正常，故障就可以排除。
七、控制面板功能鍵無響應或是表明不全
故障剖析: 當控制面板上的功能鍵無響應或是表明不全天，故障可分成表明板區和主控芯片區。 檢驗流程： ①為了更好地盡早搜索故障，我們可以將故障范疇系統分區為主控芯片和表明板。即用一塊好的顯示板取代原表明板，假如表明一切正常，則說明故障在表明板。假如或是有以上故障，則問題與表明板不相干，是主控芯片有什么問題。 ②表明板問題。假如問題發生在表明板，大家可以用數字萬用表的電阻器檔細心的查驗表明板除用場效應管U1之外的元器件是不是一切正常，查驗表明板與電腦主板的聯接線排有沒有問題、查驗表明板的功能鍵與控制面板的開關中間是不是間隙過大或是頂死。假如以上都無問題，則問題很有可能出現在場效應管U1。更換調試一切正常，故障排除。 ③主控芯片問題。假如問題是在主控芯片得話，則只有說主控芯片IC損壞，更換主控芯片IC就可以排除。
八、燒不沸水
故障剖析： 發生此故障，是因為電流檢測電路或炒鍋溫度測量電源電路存在問題而導致。為了更好地迅速找到故障點，大家只需測量以上各點的電壓是不是一切正常，就可以分辨故障的范疇。 ①電流檢測電路的主IC的11腳電壓值：0.4V ②炒鍋溫度測量電源電路主IC的14腳電壓值：0.3V （一）、電流檢測電路故障 查驗流程： ①通電在休眠的情形下測量主IC的11電壓，標準值為0.4V,假如測量到的電壓一切正常,而故障沒有排除.請測量電壓互感器CT1是不是一切正常，假如一切正常，大家就可以明確是主IC早已毀壞,更換后故障可排除。 ②在上一步中假如測量到的電壓異常，大家就需要對D12—D17，R36、R37、R39、EC14， VR1開展查驗，把毀壞的元器件開展更換，故障可排除。假如以上的元器件全是完好無損的，而故障仍然存有，這時大家還可以把故障精準定位在主IC上，換掉新的同樣型號的IC，通電調試一切正常，故障排除。 ③在這個故障里，當電壓互感器CT1毀壞時，在休眠的情形下測量主IC的16腳電壓是不是一切正常是無法明確它的優劣，因此我們要先明確它的優劣才可以更換主IC。 （二）、炒鍋溫度測量電源電路故障 故障剖析： 當炒鍋溫度測量電源電路出故障危害燒不沸水的緣故，主要是炒鍋溫度測量電源電路中的元器件發生了主要參數轉變。當水的溫度都還沒到100度時，主IC檢驗到的溫度早已做到的100度，進而調整PWM信號的導出，進而發生燒不沸水的狀況。詳盡的常規檢查方式請參照——炒鍋溫度測量電源電路維修步驟。 （二）、具并不是美的專用型的炒鍋 由于電滋爐對不一樣原材料炒鍋的加溫輸出功率是不一樣的，大家只需換掉美的的專用型鍋后，故障可排除。

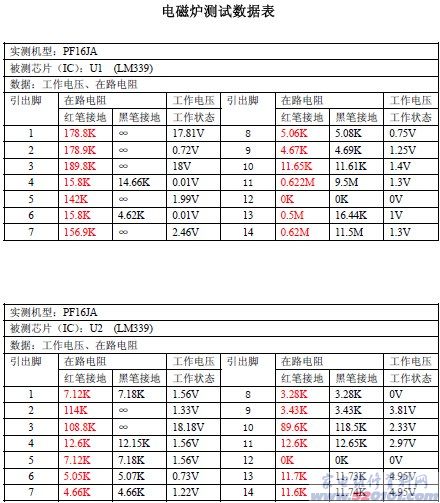

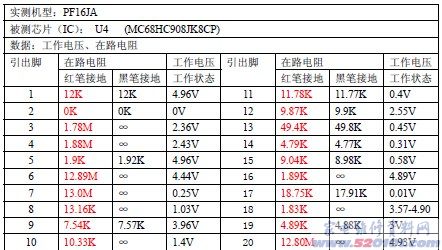

評測數據信息：

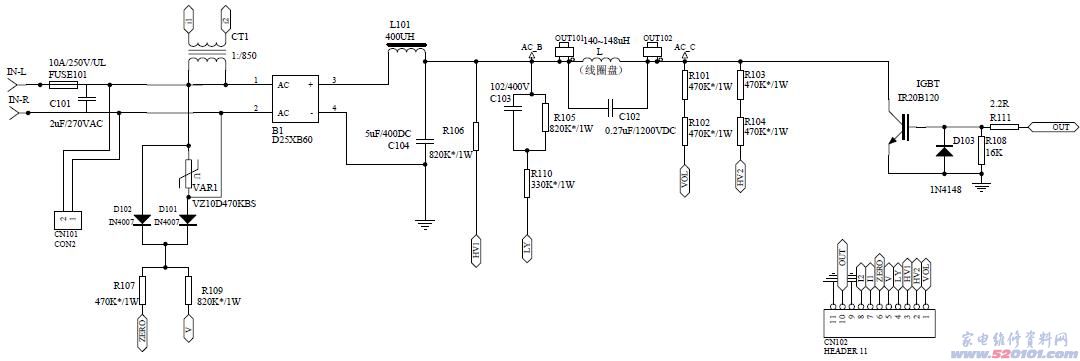

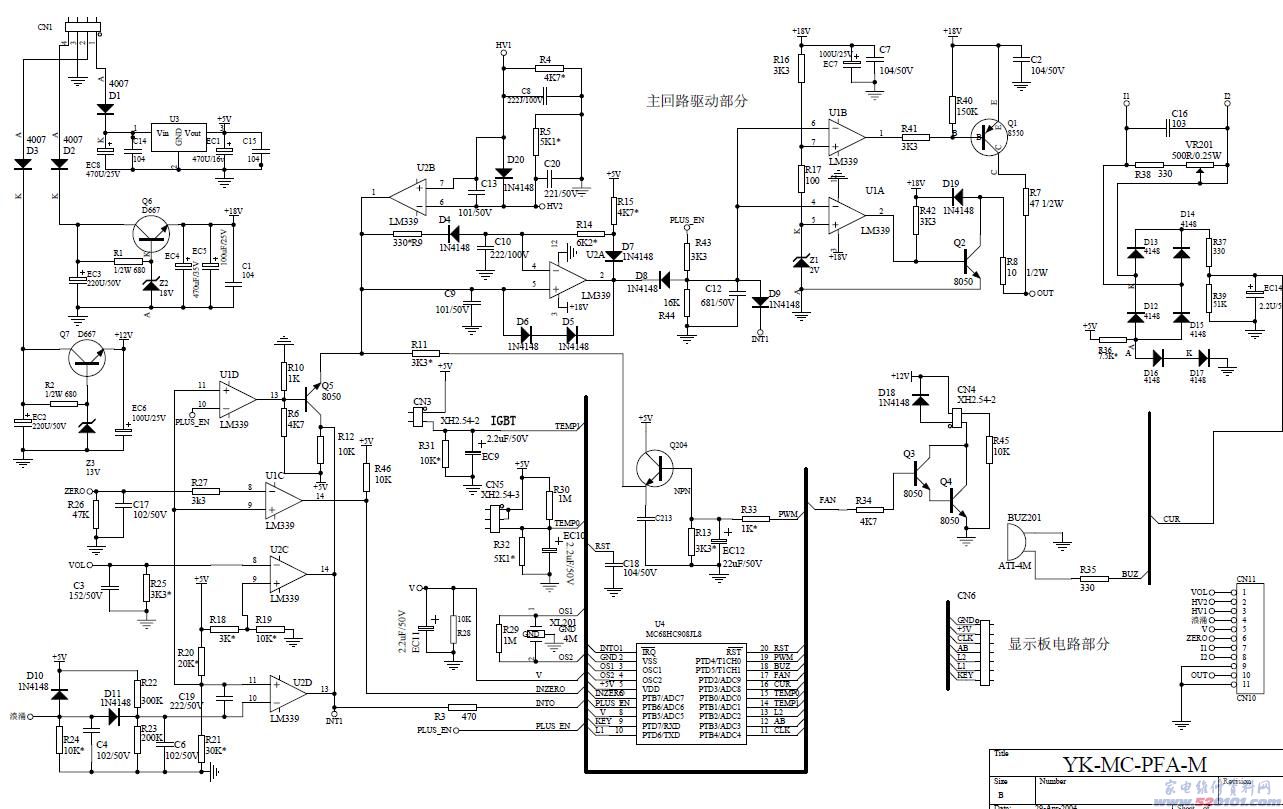

美的MC-PF16JA電磁爐原理圖
美的MC-PF16JA電滋爐表明版圖[Page]
