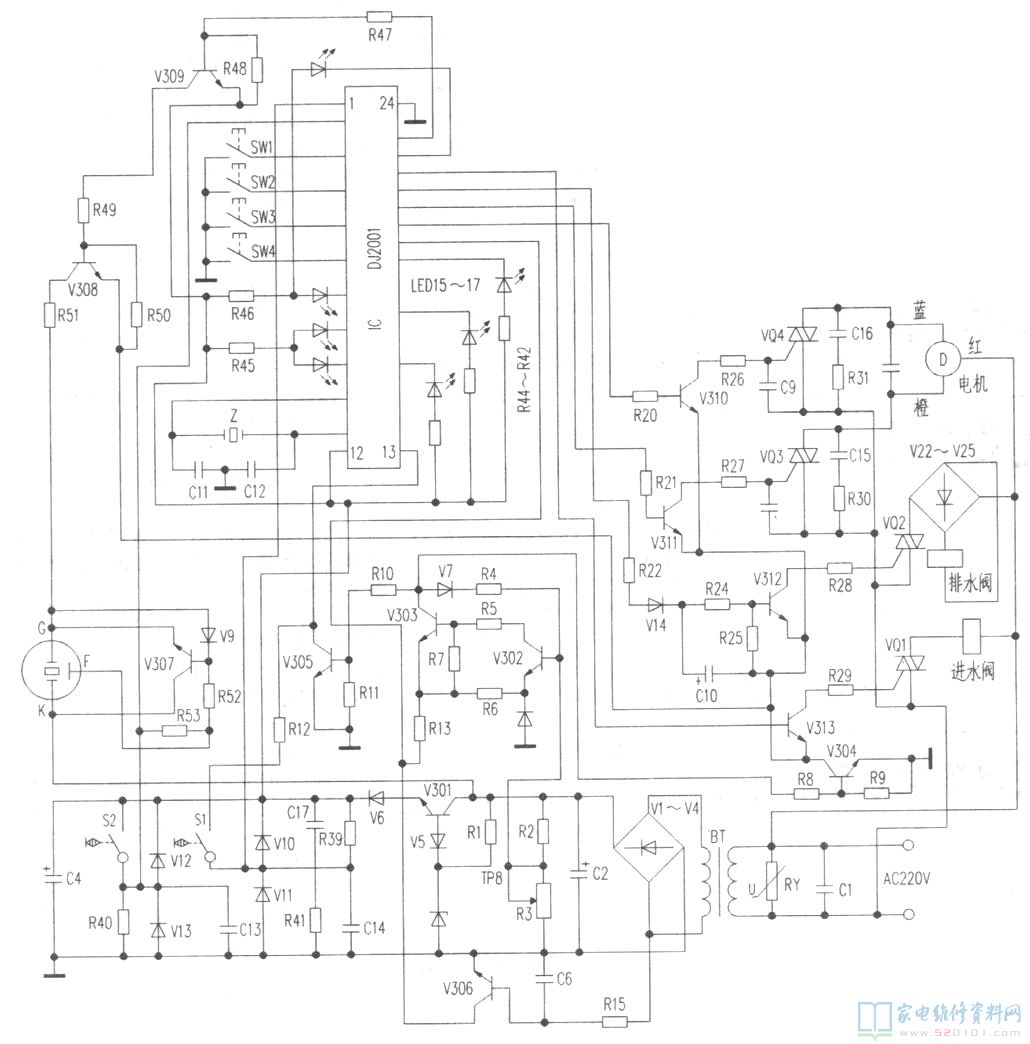

小天鵝洗衣機XQB-8型全智能自動洗衣機控制回路如下圖所示。

一、電路圖講解

電壓經變電器BT直流變壓器后經V1～V4整流器、C2過濾，由V301等構成簡易串連穩壓電源電路，并從V301射極導出穩定性的5V電壓送至DJ2001 12腳。
三極管V302、V303構成的觸發器原理受電阻器R3上電壓尺寸的操縱。當市電壓小于178V時R2／R3的分壓電壓不可以開啟V302正偏導通，使V303截至，觸發器原理不旋轉，使V304也截至，那樣，斷開了V310的地端，進而關閉可控硅，電機不轉，完成低電壓維護。與此同時V305也受觸發器原理的操縱在低電壓維護時，V305贈給DJ2001 13腳呈高電壓，程序流程不實行，微控制器DJ2001無單脈沖導出，可控硅均不導通。
V306集電結的過零同歩波形數據信號送至DJ2001 17腳，經程序流程分派后根據V311、V312、V313變大后操縱對應的可控硅導通，進而進行過零開啟。由V312、R24、C10構成積分電路；使單脈沖開啟變為直流電開啟方法，以清除放水閥噪音。三極管V307、V308、V309構成響聲控制回路，V308作功放機電源開關，并可控于V307的按鈕情況，當V308、V309導通后，壓電式片得電震動，并有V307的導通截至產生時斷時續的聲頻震蕩響聲。
由DJ2001的⑩腳、11腳、石英晶振Z造成500kHz工作頻率，由DJ2001的①腳和②腳底的R40、C13、R41構成全自動延時電路；V10～V13為DJ2001①腳、②腳的正反面維護；R39、C14用于避免因保護開關S1顫動引起的錯誤操作。

接入主機電源后，微控制器延時電路全自動校準，當按住選程電源開關(SW1)后，程序流程處在等候情況，當按住暫停按鈕SW2后，低電位差被安全巡檢，程序運行。假如一切正常，自動式洗衣服就應全自動開啟水閥注水，當水位線抵達選中部位后，壓力控制器S2合閉，微控制器DJ2001②腳呈高電位，電機得電工作中。

二、故障維修
【例1】接入開關電源，指示燈沒亮，按壓功能鍵失效。
維修：最先查驗電源穩壓一部分一切正常，查DJ2001①腳為高電平，表明維護電源電路已起控，查178V的低電壓維護電源電路，測TP8端抽樣電壓3．4V一切正常，測V302 c—e極其0．8V，表明V302已導通，測V304基極其低電頻，因此拆下來V303精確測量發覺損壞，找一個新管換掉故障清除。
【例2】開始工作時一切正常，之后程序流程錯亂。
維修：精確測量V310、V311的集電結電壓為一高一低，待機精確測量三極管、可控硅均是好的。猜疑是程序流程影響產生的錯亂，為擺脫影響，在V301的基極對地加接一只100uF／25V的電容器，使可調穩壓電源諧波失真減少后故障清除。
小編碰到幾起全智能自動洗衣機一會兒一切正常一會兒程序流程錯亂，都是跟開關電源諧波失真影響相關，這類故障需從開關電源過濾下手進行清除。
【例3】滲水不斷。
維修：打開開關電源后逐漸加水，抵達預訂水位線后，依然滲水不僅，表明加水閥和可控硅是常規的，故障很有可能出現在推動管V313上，在通常情況下V313的基極電壓應奮戰1V，集電結電壓應在0．6V上下；洗漂時基極電壓在0．6V左右，而集電結電壓應在5V上下。精確測量發覺，當發生故障時，基極和集電結電壓自始至終在0．6～0．7V，故導致可控硅自始至終導通，拆換V313后故障清除。
【例4】波輪洗衣機只有單方位旋轉。
維修：觀查電機只有單方位旋轉，表明故障在控制回路，在電機工作中時測電機底線端和橙線端有220V電壓，而測綠線端和底線端自始至終無電壓，沿著電源電路查出來R26、V310毀壞，拆換以上元器件后，故障清除。
