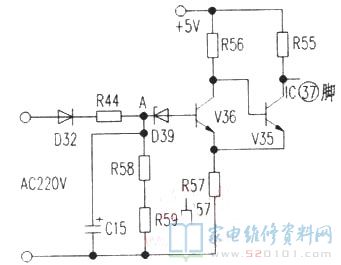

接修一臺友情XQB36-3型自動洗衣機實際操作按鍵所有無法控制，控制面板屏顯“EO”英文字母，表明程序流程系統軟件已進到過壓保護情況。這時最先檢驗開關電源電壓為215V，一切正常，這表明是保護電源電路本身常見故障造成的保護，保護電源電路如圖下所顯示。

該保護電源電路的原理如下所示：當開關電源電壓高過250V時，A點電壓將高于8．2V，這時穩壓管D39“穿透”導通后加進V36的基極，使其導通，而V35截至，5V電壓經R55加到微處理器IC 37腳，使微處理器分辨鍵入電壓過高而開展保護。檢驗A點電壓為7V一切正常(穩壓管穩壓管數值7．3V)，測V36基極卻為0．9V(一切正常為0．16V)，使V36導通，V35截至，微處理器37腳電壓為4．85V高電平，造成呈保護情況。這很顯然是穩壓管V39特點欠佳，經精確測量發覺V39有輕微的走電狀況，用一個穩壓管數值7．3V的穩壓管換掉后，常見故障清除。
