常見故障狀況:不可以排水、不能脫干
常見故障維修:插電調試,清洗一切正常,設定脫干程序流程按開運行鍵,表明一切正常,不可以排水。因而猜疑排水閥及控制回路有常見故障。關閉電源后拔出排水閥S3操縱線圈兩邊軟件,用數字萬用表電阻攔精確測量線圈間阻值約為3k,再將排水電磁鐵芯用勁壓攏,阻值無轉變,依據排水電磁鐵的原理開展剖析,由于運行線圈控制開關觸點欠佳或破壞導致線圈無運行電流量,自始至終處在保持情況,從而造成無充足的吸協力吸攏磁心,因此導致不可以排水及脫干。拆卸電磁鐵上后蓋板,發覺控制開關觸點比較嚴重空氣氧化,用打磨砂紙擦砂整潔后復原上后蓋板,精確測量線圈兩邊間阻值約為90Ω(磁心未籠絡),表明控制開關觸點已恢復過來。裝上該電磁鐵后再調試,常見故障清除。

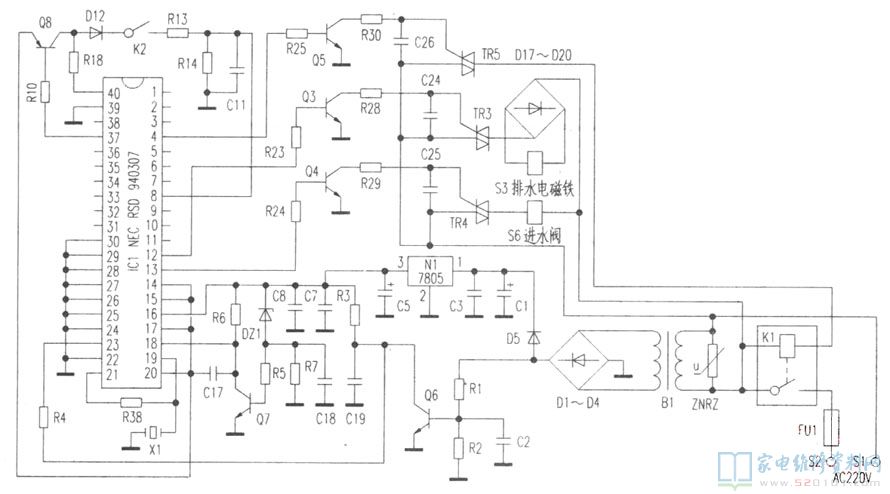

該洗衣機電路圖如下所示:
