清洗一切正常,不可以排水 故障維修

故障狀況：清洗一切正常，不可以排水

故障維修：斷掉排水閥S3的二根引線，用數字萬用表電阻攔精確測量S3線圈兩邊的電阻值為無窮，已引路，用同樣型號排水真空電磁閥拆換后插電調試，當進到排水程序流程時，排水閥傳出比較大的“吱吱”聲，根據遠程服務器排水系統軟件故障開展剖析，明確排水閥的配電整流器元器件D17～D20中有穿透短路件。關閉電源后斷掉排水閥線圈的二根引線，核查有二只短路。由于有整流器元器件短路，排水電磁線圈線圈兩邊變成交流電流，因此傳出比較大的“吱吱”聲。將壞件拆換后，故障消除。

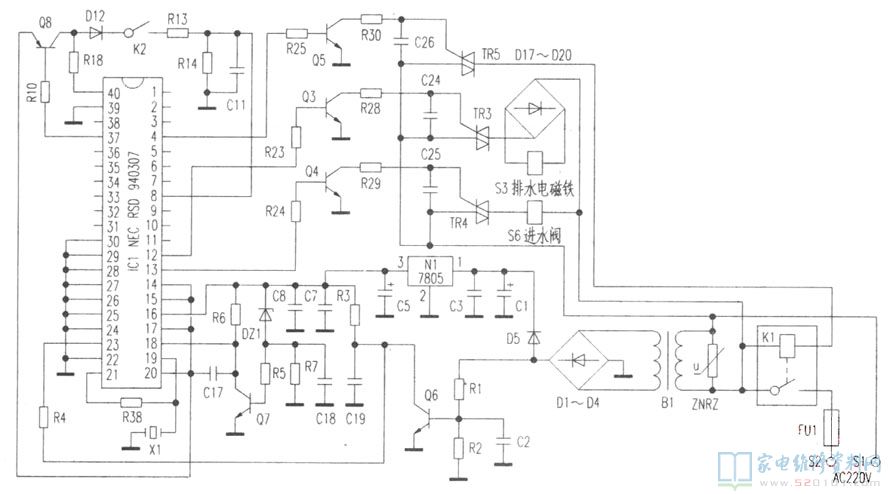

該洗衣機電路圖如下所示：
