文中主要是詳細介紹海信電磁爐的電源電路程序框圖和檢修中的常見問題，及其電磁爐常見基本元器件：如IGBT和LM339電壓比較器和關鍵MCU全智能模塊等；附加海信電磁爐的電子器件明細和詳盡明細、海信電磁爐電路設計圖。

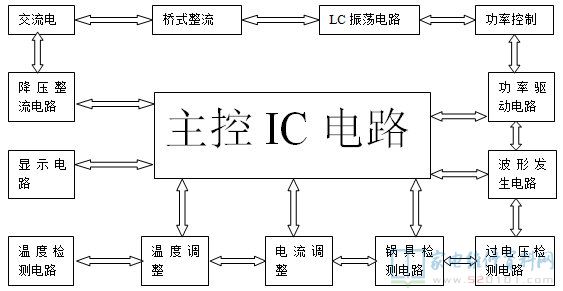

一、海信電磁爐電路圖講解程序框圖
二、海信電磁爐的關鍵構件表明
1、 和泰（HOLTEK）MCU詳細介紹
在其中：PA0-PA7為I/O口，做為鍵入輸出用
PA4還可重復使用為外界鐘表計數（TMR）
PA3可重復使用為工作頻率發生器（PFD）
PA5可重復使用為外部中斷器（INT）
PB0-PB3可做為鍵入輸出I/O口用，也可以做為A/D口用
作為A/D即一般為AD轉換用，單片機設計外部的溫度感應器入口一般在這里
OSC1-OSC2為晶振電路端口，外接結晶振蕩器
RES為校準口
VSS-VDD外電線接頭與開關電源（一般為5V）
PD0/PWM可做I/O口，也可重復使用為PWM輸出。一般電磁爐操縱最后為此為操縱端口，輸出PWM波。

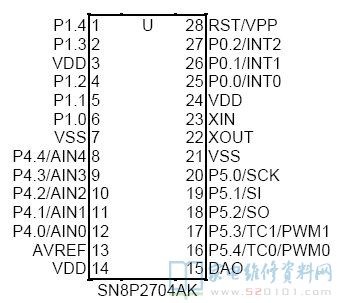

2、松翰SonIX MCU 詳細介紹
P0.1-P0.2可做為I/O口，也可作為外部中斷口用
P1.0-P1.4做為一般I/O口
P4.0-P4.4能作一般I/O口，還可做為A/D端口
P5.0-P5.4可作為一般I/O口，P5.0還可做為SIO鐘表端口
P5.1還可做為SIO鍵入端口 P5.2還可做為SIO輸出端口
P5.3-P5.4還可作為無源蜂鳴器輸出端口或是PWM輸出用
DAO做為參照ADC電流量輸出端口
AVREF為參照A/D工作電壓
VDD為工作標準電壓鍵入，VSS為參照地
XIN-XOUT為晶振電路端口
3、 IGBT詳細介紹
絕緣層柵雙極電子管(Iusulated Gate Bipolar Transistor)通稱IGBT ,IGBT歸根結底便是一功率大的開關管，可容許利用的不斷電流量可達到30A。做為電磁爐這類大功率用電器而言是當中最必不可少也最重要的元器件器件。與此同時也是最非常容易受損的電子器件。

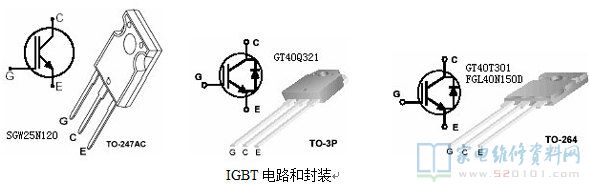

以上是IGBT的電路原理圖。IGBT有三個電級(見上圖), 各自稱之為柵壓G(也叫操縱極或門極) 、集電結C(亦稱漏極) 及發射極E(也稱源極) 。
從IGBT的特性中可看得出, 它解決了輸出功率MOSFET的一個致命性缺點, 便是于髙壓大電流量工作中時, 關斷電阻器大, 元器件發燙比較嚴重, 輸出高效率降低。
智訊達企業常用的IGBT有仙童與西門子PLC二種，實際主要參數不一,由IGBT與高壓電容（1200VAC）及電磁線圈盤一同組成電磁爐最重要的發燙元器件。一般的電磁爐毀壞多是這三個電子器件無效造成的。

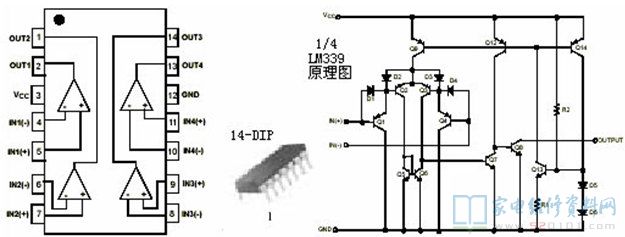

4、LM339電子器件
LM339內嵌四個旋轉工作電壓為6mV的電壓跟隨器,當電壓比較器鍵入端電壓正方向時( 鍵入端電壓高過-入輸端電壓), 放置LM339內控制度輸出端三極管截至, 這時輸出端等同于引路; 當電壓跟隨器鍵入端電壓反方向時(-鍵入端電壓高過 鍵入端電壓), 放置LM339內控制度輸出端三極管關斷, 將電壓比較器外界連接輸出端工作電壓降低,這時輸出端為0V。
三、DCL-18X11/18B31/18H31電磁爐主控制器（貼片式方法）關鍵電子器件明細
|
編號 |
位號 |
名字 |
型號規格 |
編號 |
位號 |
名字 |
型號規格 |
|
1 |
BZ1 |
無源蜂鳴器 |
LS1440 |
48 |
R53 |
貼片電阻 |
100 |
|
2 |
C10 |
貼片電容 |
103 |
49 |
R55 |
貼片電阻 |
3.3K |
|
3 |
C11 |
貼片電容 |
104 |
50 |
R57 |
貼片電阻 |
470K |
|
4 |
C13 |
貼片電容 |
104 |
51 |
R59 |
貼片電阻 |
10K |
|
5 |
C16 |
貼片電容 |
104 |
52 |
R6 |
貼片電阻 |
32.4K |
|
6 |
C17 |
貼片電容 |
103 |
53 |
R60 |
貼片電阻 |
10K |
|
7 |
C24 |
貼片電容 |
102 |
54 |
R61 |
貼片電阻 |
10K |
|
8 |
C4 |
貼片電容 |
103 |
55 |
R62 |
貼片電阻 |
27k |
|
9 |
C5 |
貼片電容 |
104 |
56 |
R63 |
貼片電阻 |
100K |
|
10 |
C51 |
貼片電容 |
104 |
57 |
R65 |
貼片電阻 |
1.3K |
|
11 |
C52 |
貼片電容 |
102 |
58 |
R68 |
貼片電阻 |
20K |
|
12 |
C53 |
貼片電容 |
104 |
59 |
R69 |
貼片電阻 |
110K |
|
13 |
C58 |
貼片電容 |
104 |
60 |
R71 |
貼片電阻 |
75K |
|
14 |
C59 |
貼片電容 |
103 |
61 |
R72 |
貼片電阻 |
75K |
|
15 |
C6 |
貼片電容 |
104 |
62 |
R74 |
貼片電阻 |
100K |
|
16 |
C60 |
貼片電容 |
104 |
63 |
R77 |
貼片電阻 |
6.8K |
|
17 |
C61 |
貼片電容 |
103 |
64 |
R78 |
貼片電阻 |
680K |
|
18 |
C63 |
貼片電容 |
102 |
65 |
R79 |
貼片電阻 |
3.9K |
|
19 |
C64 |
貼片電容 |
104 |
66 |
R82 |
貼片電阻 |
68K |
|
編號 |
位號 |
名字 |
型號規格 |
編號 |
位號 |
名字 |
型號規格 |
|
20 |
C66 |
貼片電容 |
103 |
67 |
R83 |
貼片電阻 |
470 |
|
21 |
C67 |
貼片電容 |
103 |
68 |
R96 |
貼片電阻 |
10K |
|
22 |
C7 |
貼片電容 |
103 |
69 |
R97 |
貼片電阻 |
68K |
|
23 |
C78 |
貼片電容 |
104 |
70 |
Y1 |
晶振電路 |
8M |
|
24 |
C79 |
貼片電容 |
102 |
71 |
ZD1 |
二極管 |
7 B1 |
|
25 |
C9 |
貼片電容 |
103 |
72 |
ZD2 |
二極管 |
ZENER3 |
|
26 |
D6 |
貼片式二極 |
4148 |
73 |
ZD51 |
二極管 |
12 B2 |
|
27 |
Q51 |
貼片三極管 |
T1A 51 |
74 |
ZD52 |
二極管 |
11 C1 |
|
28 |
Q52 |
三極管 |
D468 |
75 |
ZD54 |
二極管 |
7 B1 |
|
29 |
Q53 |
三極管 |
D468 |
76 |
ZD55 |
二極管 |
12 B2 |
|
30 |
Q54 |
貼片三極管 |
T1A 51 |
77 |
ZD56 |
二極管 |
5 A1 |
|
31 |
Q58 |
貼片三極管 |
W1A 49 |
78 |
IGBT |
IGBT |
H20T120 |
|
32 |
Q59 |
貼片三極管 |
T1A 51 |
79 |
BD1 |
橋堆 |
GBJ15J |
|
33 |
R1 |
貼片電阻 |
10K |
80 |
C1 |
聚丙烯電容 |
MKP-1250V-0.33uF±5% |
|
34 |
R12 |
貼片電阻 |
47K |
81 |
C2 |
聚丙烯電容 |
MKP-400V-4.7uF±5% |
|
35 |
R18 |
貼片電阻 |
680 |
82 |
C3 |
聚丙烯電容 |
BM-275VAC-2.2uF±5% |
|
36 |
R19 |
貼片電阻 |
1K |
83 |
F1 |
保險絲管 |
AC250VAC/12A |
|
37 |
R21 |
貼片電阻 |
6.8K |
84 |
T1 |
變電器 |
EI44E/3523 |
|
38 |
R29 |
貼片電阻 |
330K |
85 |
U1 |
集成電路 |
HT46R47 |
|
39 |
R30 |
貼片電阻 |
3.3K |
86 |
U2 |
集成電路 |
LM324 |
|
40 |
R31 |
貼片電阻 |
1.2K |
87 |
U5 |
集成電路 |
.SL 431 |
|
41 |
R32 |
貼片電阻 |
10K |
88 |
U4 |
貼片式集成電路 |
SOP14-LM339 |
|
42 |
R4 |
貼片電阻 |
3.4K |
89 |
L1 |
扼流線圈 |
250uH -10% 20% ф1.4mm |
|
43 |
R40 |
貼片電阻 |
8.2k |
90 |
|
溫度傳感器 |
R=100K/B=3990 |
|
44 |
R41 |
貼片電阻 |
20K |
91 |
U3 |
電子器件 |
LM339 |
|
45 |
R42 |
貼片電阻 |
4.75K |
92 |
|
|
|
|
46 |
R43 |
貼片電阻 |
523K |
93 |
|
|
|
|
47 |
R52 |
貼片電阻 |
27K |
|
|
|
|
四、DCL-18X11/18B31/18H31電磁爐主板（貼片式方法）原理圖
下載地址：
海信DCL-18B31/DCL-18H31/DCL-18X11電滋爐控制器電路原理圖
海信DCL-18B31/DCL-18H31/DCL-18X11電磁爐主板電路原理圖
五、維修常見問題
A、維修前
1、先查驗商品的型號規格、生產制造日期、產品編號、稅票、質保卡等相關資料是不是齊備，按要求在維修單中填好好。
2、查驗商品家用電器一部分是不是發生顯著的缺點，確定沒有風險時才插電檢測。
3、應用我司配置的專用型火鍋檢測，分辨常見故障緣故。
B、維修中
1、維修時要斷開開關電源；
2、開啟電滋爐時，留意螺絲的儲存、區別（因我司商品的螺絲是專用型零配件）；
3、維修時對每個元器件展開查驗，把毀壞的元器件拆換成同樣型號或通用性的元器件；
4、維修時留意查看各構件的聯接；
5、IGBT拆換時，手務必帶接地裝置優良的靜電手環；拆換后，IGBT需涂上導熱硅膠，溫度傳感器部件一樣涂上導熱硅膠；
6、安裝時留意螺絲應用。
C、維修后
1、維修后，插電前確定各電極連接線是不是聯接恰當；以防燒機；
2、插電啟動留意電滋爐的工作情況；
3、精確測量各類作用是不是一切正常，并且用我司專用型火鍋熬水30分鐘；
4、應用規范鍋（26CM炒鍋）精確測量耗費輸出功率。
