一、產品介紹
47 系列產品是由正妻子集團旗下中山市電子器件科研開發生產廠開發設計的最新一代電滋爐 ,控制面板 有 LED 閃光二極管表明方式、 LED 數碼科技表明方式、 LCD 液晶顯示屏方式、 VFD 瑩光表明方式、 TFT 真彩表明方式機種。實際操作作用有加溫火力點調整、全自動控溫設置、定時開關機、預定開 / 待機、預設實際操作方式、全自動煮茶、全自動做飯、全自動煮粥、全自動熬湯及煎、炸、烤、火鍋店等美食作用機種。額定值加溫輸出功率有 500W~3400W 的不一樣機種 , 輸出功率控制范疇為最大功率的 90%, 而且在全工作電壓范疇內輸出功率全自動勻速運動。 200~240V 機種工作電壓應用范疇為 160~260V, 100~120V 機種工作電壓應用范疇為 90~135V 。系列產品機種均適用 50 、 60Hz 的工作電壓工作頻率。應用工作溫度為 -23 ℃ ~45 ℃。電機控制作用有炒鍋過熱維護、炒鍋空燒維護、炒鍋感應器開 / 過流保護、 2 鐘頭不功能鍵 ( 忘鉀機 ) 維護、 IGBT 溫度限定、 IGBT 溫度過高維護、超低溫自然環境工作模式、 IGBT 測溫傳感器開 / 過流保護、多少工作電壓維護、浪涌電壓保護、 VCE 抑止、 VCE 過高維護、過零檢驗、小玩意檢驗、炒鍋材料檢驗。
47 系列產品須然機種較多 , 且作用繁雜 , 但不一樣的機種其主控芯片電路圖講解一樣 , 差別僅僅零件主要參數的差異性及 CPU 程序流程不一樣而己。電源電路的各類測控技術關鍵由一塊 8 位 4K 運行內存的單片機設計構成 , 外部路線簡易且零件非常少 , 并配有常見故障警報作用 , 故電源電路穩定性高 , 檢修非常容易 , 檢修時依據常見故障警報標示 , 相匹配維修有關模塊電源電路 , 絕大多數均可隨便處理。
二、電滋爐原理剖析
1、獨特零件介紹
1.1 LM339 電子器件
LM339 內嵌四個旋轉工作電壓為 6mV 的電壓跟隨器 , 當電壓比較器鍵入直流電壓正方向時 ( 鍵入直流電壓高過 - 入輸直流電壓 ), 放置 LM339 內控制度導出端三極管截至 , 這時導出端等同于引路 ; 當電壓跟隨器鍵入直流電壓反方向時 (- 鍵入直流電壓高過 鍵入直流電壓 ), 放置 LM339 內控制度導出端三極管關斷 , 將電壓比較器外界連接導出端工作電壓降低 , 這時導出端為 0V 。
1.2 IGBT
絕緣層雙柵極電子管 (Iusulated Gate Bipolar Transistor)通稱IGBT,是一種集BJT的大電流強度和MOSFET等工作電壓鼓勵場控型元器件優勢于一體的髙壓、快速大電力電子器件。 現階段有效不一樣原材料及制作工藝的 IGBT, 但他們均可被當作是一個MOSFET鍵入追隨一個雙極型電子管變大的復合結構。 IGBT有三個電級(見上圖), 各自稱之為柵壓G(也叫操縱極或門極) 、集電結C(亦稱漏極) 及發射極E(也稱源極) 。 從IGBT的以下特性中可看得出, 它解決了輸出功率MOSFET的一個致命性缺點, 便是于髙壓大電流量工作中時, 關斷電阻器大, 元器件發燙比較嚴重, 導出高效率降低。
IGBT的特性:
1.電流強度大, 是MOSFET的數十倍。
2.輸入電阻高, 柵推動輸出功率很小, 光耦電路簡易。
3.低關斷電阻器。在給出芯片尺寸和BVceo下, 其關斷電阻器Rce(on) 不得超過MOSFET的Rds(on) 的10%。
4.擊穿電壓高, 安全工作區大, 在瞬態功率較高時不容易受毀壞。
5.電源開關速度更快, 關閉時間短速度快,抗壓1kV~1.8kV的約1.2us、600V級的約0.2us, 約為GTR的10%,貼近于輸出功率MOSFET, 電源開關工作頻率直通100KHz, 開關損耗僅為GTR的30%。
IGBT將場控型元器件的優勢與GTR的大電流量低關斷電阻器特點集于一體, 是非常好的快速髙壓半導體材料電力電子器件。

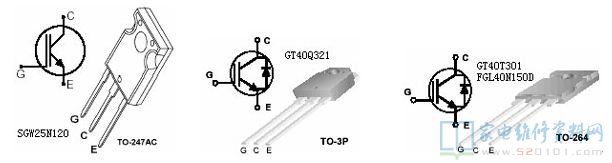

現階段 458 系列產品順應不一樣機種采了不同尺寸的 IGBT, 他們的主要參數如下所示 :
(1) SGW25N120---- 西門子公司出品 , 抗壓 1200V, 電流量容積 25 ℃ 時 46A,100 ℃ 時 25A, 內部沒有減振二極管 , 因此運用時需配套設施 6A/1200V 以上的迅速修復二極管 (D11) 應用 , 該 IGBT 配套設施 10A/1200/1500V 以上的迅速修復二極管 (D11) 后可代用 SKW25N120 。
(2) SKW25N120---- 西門子公司出品 , 抗壓 1200V, 電流量容積 25 ℃ 時 46A,100 ℃ 時 25A, 內部帶減振二極管 , 該 IGBT 可代用 SGW25N120, 代用時將原配套設施 SGW25N120 的 D11 迅速修復二極管拆卸不安裝。
(3) GT40Q321---- 東芝公司出品 , 抗壓 1200V, 電流量容積 25 ℃ 時 42A,100 ℃ 時 23A, 內部帶減振二極管 , 該 IGBT 可代用 SGW25N120 、 SKW25N120, 代用 SGW25N120 時請將原配套設施該 IGBT 的 D11 迅速修復二極管拆卸不安裝。
(4) GT40T101---- 東芝公司出品 , 抗壓 1500V, 電流量容積 25 ℃ 時 80A,100 ℃ 時 40A, 內部沒有減振二極管 , 因此運用時需配套設施 15A/1500V 以上的迅速修復二極管 (D11) 應用 , 該 IGBT 配套設施 6A/1200V 以上的迅速修復二極管 (D11) 后可代用 SGW25N120 、 SKW25N120 、 GT40Q321, 配套設施 15A/1500V 以上的迅速修復二極管 (D11) 后可代用 GT40T301 。
(5) GT40T301---- 東芝公司出品 , 抗壓 1500V, 電流量容積 25 ℃ 時 80A,100 ℃ 時 40A, 內部帶減振二極管 , 該 IGBT 可代用 SGW25N120 、 SKW25N120 、 GT40Q321 、 GT40T101, 代用 SGW25N120 和 GT40T101 時請將原配套設施該 IGBT 的 D11 迅速修復二極管拆卸不安裝。
(6) GT60M303 ---- 東芝公司出品 , 抗壓 900V, 電流量容積 25 ℃ 時 120A,100 ℃ 時 60A, 內部帶減振二極管。
(7) GT40Q323---- 東芝公司出品 , 抗壓 1200V, 電流量容積 25 ℃ 時 40A,100 ℃ 時 20A, 內部帶減振二極管 , 該 IGBT 可代用 SGW25N120 、 SKW25N120, 代用 SGW25N120 時請將原配套設施該 IGBT 的 D11 迅速修復二極管拆卸不安裝。
(8) FGA25N120---- 英國仙童公司出品 , 抗壓 1200V, 電流量容積 25 ℃ 時 42A,100 ℃ 時 23A, 內部帶減振二極管 , 該 IGBT 可代用 SGW25N120 、 SKW25N120, 代用 SGW25N120 時請將原配套設施該 IGBT 的 D11 迅速修復二極管拆卸不安裝。

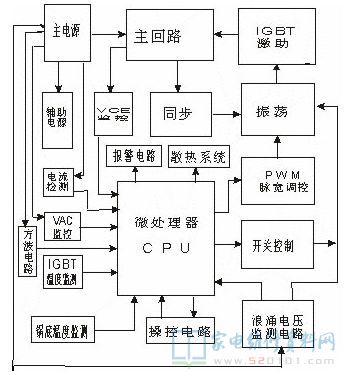

2.2 電源電路程序框圖
2.3 主控制回路基本原理剖析

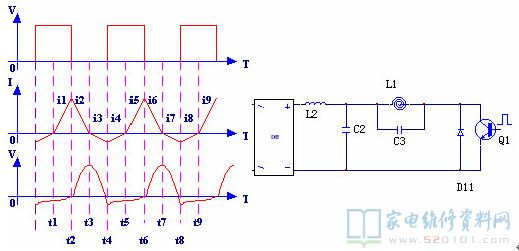

時間 t1~t2 時當電源開關單脈沖加至 IGBTQ1 的 G 極時 , IGBTQ1 飽和狀態關斷 , 電流量 i1 從開關電源穿過 L1, 因為電磁線圈感抗不允許電流量基因突變 . 因此在 t1~t2 時間 i1 隨線形升高 , 在 t2 時單脈沖完畢 , IGBTQ1 截至 , 一樣因為感抗功效 ,i1 不可以馬上基因突變 0, 因此向 C3 電池充電 , 造成電流 i2, 在 t3 時間 ,C3 正電荷充斥著 , 電流量變 0, 這時 L1 的電磁場動能所有變?yōu)?C3 的靜電場動能 , 在電容器兩邊發生左負右正 , 力度做到最高值工作電壓 , 在 IGBTQ1 的 CE 極間發生的工作電壓具體為逆程單脈沖峰壓 電源電壓 , 在 t3~t4 時間 ,C3 根據 L1 充放電結束 ,i3 做到最高值 , 電容器兩直流電壓消退 , 這時電容器中的電磁能又所有轉換為 L1 中的磁能 , 因感抗功效 ,i3 不可以馬上基因突變 0, 因此 L1 兩邊感應電動勢反方向 , 即 L1 兩邊電位差左正右負 , 因為 IGBT 內部阻尼管的存有 ,C3 不可以再次反向充電 , 反而是通過 C2 、 IGBT 阻尼管流回 , 產生電流 i4, 在 t4 時間 , 第二個脈沖逐漸來臨 , 但這時 IGBTQ1 的 UE 為正 ,UC 為負 , 處在反偏情況 , 因此 IGBTQ1 不可以導通 , 待 i4 減少到 0,L1 中的磁能排完 , 即到 t5 時 IGBTQ1 才逐漸第二次導通 , 造成 i5 之后又反復 i1~i4 全過程 , 因而在 L1 上就造成了和電源開關脈沖 f(20KHz~30KHz) 同樣的溝通交流電流。 t4~t5 的 i4 是 IGBT 內部阻尼管的導通
電流 , 在高頻率電流一個電流周期時間里 ,t2~t3 的 i2 是線盤磁能對電容器 C3 的電池充電電流 ,t3~t4 的 i3 是逆程脈沖峰壓根據 L1 充放電的電流 ,t4~t5 的 i4 是 L1 兩邊感應電動勢反方向時 , 因的存有令 C3 不可以再次反向充電 , 而通過 C2 、 IGBT 阻尼管流回所建立的阻尼電流 ,IGBTQ1 的導通電流事實上是 i1 。
IGBTQ1 的 VCE 工作電壓轉變 : 在靜態數據時 ,UC 為鍵入開關電源通過整流器后的直流穩壓電源 ,t1~t2,IGBTQ1 飽和狀態導通 ,UC 貼近地電位差 ,t4~t5, IGBT 阻尼管導通 ,UC 為空氣壓力 ( 工作電壓為阻尼二極管的正向損耗 ),t2~t4, 也就是 LC 自由振蕩的大半個周期時間 ,UC 上發生峰值工作電壓 , 在 t3 時 UC 做到最高值。
以上剖析確認2個問題 : 一是在高頻率電流的一個周期時間里 , 僅有 i1 是開關電源提供 L 的動能 , 因此 i1 的高低就決策加溫輸出功率的尺寸 , 與此同時脈沖總寬越大 ,t1~t2 的時間段就越長 ,i1 就越大 , 相反也是 , 因此要調整加溫輸出功率 , 只要調整脈沖的總寬 ; 二是 LC 自由振蕩的半周期是發生峰值工作電壓的時間 , 也是 IGBTQ1 的截止時間 , 也是電源開關脈沖沒有抵達的時間 , 這一時間關聯是不可以移位的 , 如峰值脈沖都還沒消退 , 而電源開關脈沖己提早來臨 , 便會發生挺大的導通電流使 IGBTQ1 燒毀 , 因而務必使電源開關脈沖的前沿性與峰值脈沖后沿同樣步。

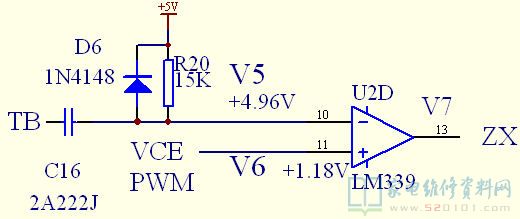

2.4 諧振電路
(1) 當 PWM 點有 Vi 鍵入時、 V7 OFF 時 (V7=0V), V5 相當于 D6 的正向損耗 , 而當 V5
(3) V5 放電至低于 V6 時 , 又反復 (1) 產生震蕩。
“ G 點鍵入的工作電壓越高 , V7 處在 ON 的時間段越長 , 電滋爐的加溫電壓越大 , 相反越小”。

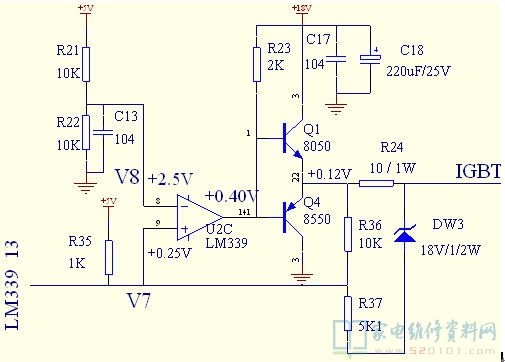

2.5 IGBT 鼓勵電源電路
諧振電路導出力度約 4.1V 的脈沖數據信號 , 此工作電壓不可以立即操縱 IGBT 的飽和狀態導通及截至 , 因此務必根據鼓勵電源電路將數據信號變大才行 , 該電源電路工作中流程如下所示 :
(1) V8 OFF 時 (V8=0V),V8
2.6 PWM 占空比管控電源電路

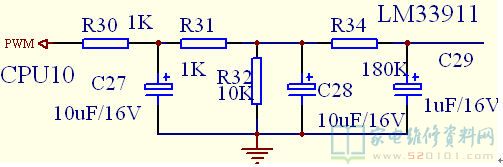

CPU 導出 PWM 脈沖到由 R30 、 C27 、 R31 構成的積分電路 , PWM 脈沖總寬越寬 ,C28 的工作電壓越高 ,C29 的電流也跟隨上升 , 送至諧振電路 (G 點 ) 的操縱工作電壓伴隨著 C29 的增高而上升 , 而 G 點鍵入的工作電壓越高 , V7 處在 ON 的時間段越長 , 電滋爐的加溫電壓越大 , 相反越小。
“ CPU 根據操縱 PWM 脈沖的寬與窄 , 控制送至諧振電路 G 的加溫輸出功率操縱工作電壓，操縱了 IGBT 導通時間的長度 , 結果操縱了加溫輸出功率的尺寸”。

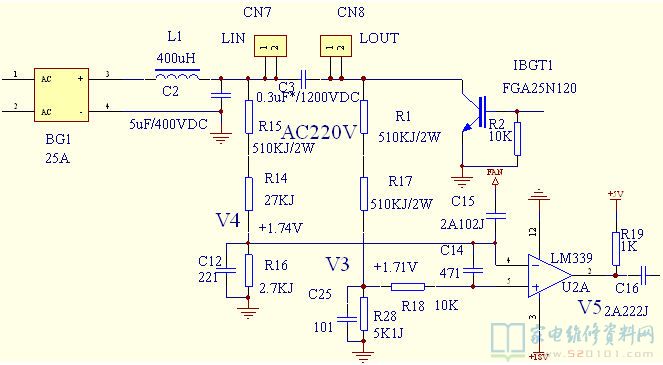

2.7 同歩電源電路
電壓經電子整流器整流器、過濾后的 310V 直流電源，由 R15 R14 、 R16 分壓造成 V3,R1 R17 、 R28 分壓產生 V4, 在高頻率電流的一個周期時間里 , 在 t2~t4 時間 ( 圖 1), 因為 C14 兩直流電壓為上負下正 , 因此 V3
2.8 加溫電源開關操縱

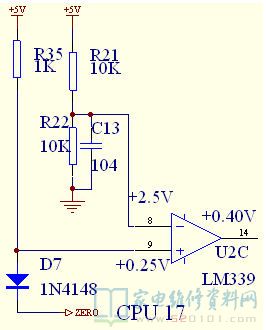

(1) 當不加溫時 ,CPU 17 腳導出低電頻 ( 與此同時 CPU 10 腳也終止 PWM 導出 ), D7 導通 , 將 LM339 9 工作電壓降低 , 震蕩終止 , 使 IGBT 鼓勵電源電路終止導出 ,IGBT 截至 , 則加溫終止。
逐漸加溫時 , CPU 17 腳導出高電平 ,D7 截至 , 與此同時 CPU 10 腳逐漸間距導出 PWM 測試數據信號 , 與此同時 CPU 根據剖析電流檢驗電源電路和 VAC 檢驗電源電路意見反饋的電源信息內容、 VCE 檢驗電源電路意見反饋的工作電壓波型轉變狀況 , 分辨是不是己放進合適的炒鍋 , 假如分辨己放進合適的炒鍋 ,CPU10 腳變?yōu)閷С鲆磺姓５?PWM 數據信號 , 電滋爐進到一切正常加溫情況 , 假如電流檢驗電源電路、 VAC 及 VCE 電路意見反饋的信息內容 , 不滿足條件 ,CPU 會判斷為所放進的炒鍋不符合
(2) 或無鍋 , 則再次導出 PWM 測試數據信號 , 與此同時傳出標示無鍋的報知信息內容 ( 見常見故障編碼表 ), 如 30 秒左右內仍不滿足條件 , 則待機。

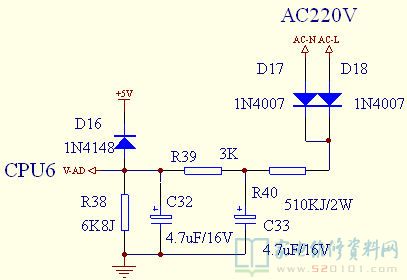

2.9 VAC 檢驗電源電路

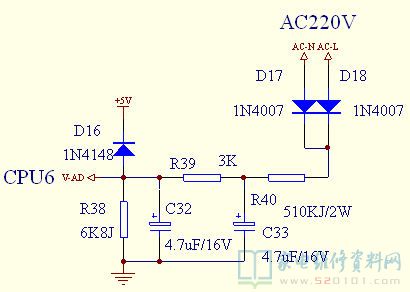

AC220V 由 D17 、 D18 整流器的脈沖直流電壓根據 R40 過流保護再通過， C33 、 R39 C32 構成的π型過濾器開展過濾后的工作電壓，經 R38 分壓后的直流電壓，送進 CPU 6 , 依據檢測該工作電壓的轉變 ,CPU 會全自動做出各種各樣姿勢命令。
(1) 辨別鍵入的電源電壓能否在允許范疇內 , 不然終止加溫 , 并報知信息內容 ( 見常見故障編碼表 ) 。
(2) 相互配合電流檢驗電源電路、 VCE 電路意見反饋的信息內容 , 辨別是不是己放進合適的炒鍋 , 做出對應的操作命令 ( 見加溫電源開關操縱及測試全過程一節 ) 。
(3) 相互配合電流檢驗電源電路意見反饋的數據及波形電源電路檢測的開關電源工作頻率信息內容 , 管控 PWM 的占空比 , 令功率長期保持。
“開關電源鍵入規范 220V ± 1V 工作電壓 , 不布線盤 (L1) 檢測 CPU 第 6 腳電壓 , 規范為 2.65V ± 0.06V ”。
2.10 電流量檢驗電路

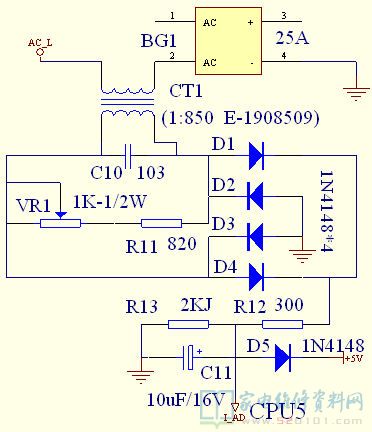

電壓互感器 CT1 二次測出的 AC 電壓 , 經 D1~D4 構成的橋式整流電路整流器、 R12 、 R13 分壓， C11 過濾 , 所獲取的直流電電壓送至 CPU 5 腳 , 該電壓越高 , 表明開關電源鍵入的電流量越大 , CPU 依據檢測該電壓的變化 , 全自動做出各種各樣姿勢命令 :
(1) 相互配合 VAC 檢驗電路、 VCE 電路意見反饋的信息 , 辨別是不是己放進合適的炒鍋 , 做出對應的操作命令 ( 見加溫電源開關操縱及測試全過程一節 ) 。
(2) 相互配合 VAC 檢驗電路意見反饋的信息及波形電路檢測的開關電源工作頻率信息 , 管控 PWM 的占空比 , 令功率長期保持。

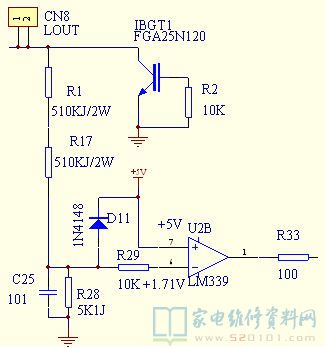

2.11 VCE 檢驗電路
將 IGBT(Q1) 集電結上的單脈沖電壓根據 R1 R17 、 R28 分壓 R29 過流保護后，送至 LM339 6 腳 , 在 6 腳底得到其抽樣電壓 , 此反影了 IGBT 的 VCE 電壓變化的信息送進 LM339, LM339 依據檢測該電壓的變化 , 全自動做出電壓較為而決策是不是工作中。
(1) 相互配合 VAC 檢驗電路、電流量檢驗電路意見反饋的信息 , 辨別是不是己放進合適的炒鍋 , 做出對應的操作命令 ( 見加溫電源開關操縱及測試全過程一節 ) 。
(2) 依據 VCE 抽樣電壓值 , 全自動調節 PWM 占空比 , 抑止 VCE 脈沖幅度不高過 1050V( 此值適用抗壓 1200V 的 IGBT, 耐壓 1500V 的 IGBT 抑止數值 1300V) 。
(3) 當測出其他緣故導致 VCE 單脈沖高過 1150V 時 (( 此值適用抗壓 1200V 的 IGBT, 耐壓 1500V 的 IGBT 此數值 1400V), LM339 馬上停止工作 ( 見常見故障編碼表 ) 。
2.12 浪涌保護器電壓檢測電路

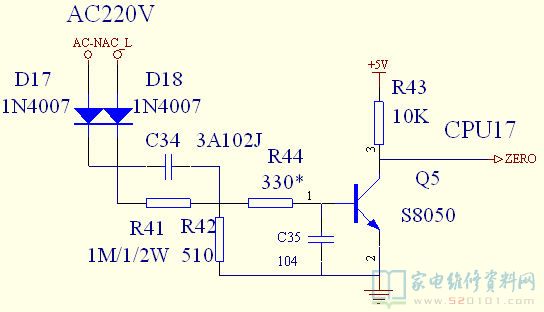

當正弦波形開關電源電壓處在左右半周期時 , 由 D17 、 D18 和整流管 DB 內部交流兩鍵入端對地的2個二極管構成的橋式整流電路造成的脈沖直流電電壓，當開關電源忽然有浪涌保護器電壓鍵入時 , 此電壓根據 R41 、 C34 藕合 , 再通過 R42 分壓， R44 過流保護 C35 過濾后的電壓，操縱 Q5 的基極，基極其 高電平時 , 電壓 Q5 基極 ,Q5 飽和狀態關斷 ,CPU 17 的脈沖信號根據 Q5 至地 ,PWM 終止導出，遠程服務器停止工作 ; 當 浪涌保護器單脈沖之后 , Q5 的基極其 低電頻 ,Q5 截至 , CPU 17 的脈沖信號根據 Q5 至地 , CPU 再再次傳出加溫命令。
2.13 過零檢驗
當正弦波形開關電源電壓處在左右半周期時 , 由 D17 、 D18 和整流管 DB 內部交流兩鍵入端對地的2個二極管構成的橋式整流電路造成的脈沖直流電電壓根據 R40 過流保護再通過， C33 、 R39 C32 構成的π型過濾器開展過濾后的電壓，經 R38 分壓后的電壓，在 CPU 6 則產生了與開關電源過零點同樣步的波形數據信號 ,CPU 根據檢測該表現的變化 , 做出對應的操作命令。
2.14 底鍋溫度檢測電路
加溫炒鍋底端的溫度通過陶瓷材料板傳至緊靠玻璃底的負溫度指數熱敏電阻 , 該限流電阻電阻值的變化間接性反影了加溫炒鍋的溫度變化 ( 溫度 / 電阻值祥見熱敏電阻溫度測量范圍表 ), 熱敏電阻與 R4 分壓點的電壓變化實際上反影了熱敏電阻電阻值的變化 , 即加溫炒鍋的溫度變化 , CPU 8 腳根據檢測該電壓的變化 , 做出對應的操作命令 :
(1) 定溫作用時 , 操縱加溫命令 , 另被加溫物件溫度勻速運動在特定范疇內。
(2) 當炒鍋溫度高過 270 ℃ 時 , 加溫馬上終止 , 并報知信息 ( 見常見故障編碼表 ) 。
(3) 當炒鍋空燒時 , 加溫馬上終止 , 并報知信息 ( 見常見故障編碼表 ) 。
(4) 當熱敏電阻引路或短路故障時 , 傳出不運行命令 , 并報知有關的信息 ( 見常見故障編碼表 ) 。

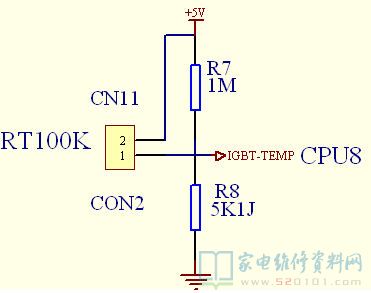

2.15 IGBT 溫度檢測電路
IGBT 造成的溫度通過散熱器傳到緊靠其上的負溫度指數熱敏電阻 TH, 該限流電阻電阻值的變化間接性反影了 IGBT 的溫度變化 ( 溫度 / 電阻值祥見熱敏電阻溫度測量范圍表 ), 熱敏電阻與 R8 分壓點的電壓變化實際上反影了熱敏電阻電阻值的變化 , 即 IGBT 的溫度變化 , CPU 根據檢測該電壓的變化 , 做出對應的操作命令 :
(1) IGBT 結溫高過 90 ℃ 時 , 調節 PWM 的導出 , 令 IGBT 結溫 ≤ 90 ℃ 。 當 IGBT 結溫因為某緣故 ( 例如排熱系統異常 ) 而高過 95 ℃ 時 , 加溫馬上終止 , 并報知信息 。
(2) 當熱敏電阻 TH 引路或短路故障時 , 傳出不運行命令 , 并報知有關的信息 。
(3) 關閉設備如 IGBT 溫度 >50 ℃ ,CPU 傳出風機再次運行命令 , 直到溫度 < 50 ℃ ( 再次運行超出 30 秒左右如 溫度仍 >50 ℃ , 風機轉停 ; 風機延遲運行期內 , 按 1 次關機鍵 , 可關掉風機 ) 。
(4) 電滋爐剛運作時 , 當測出自然環境溫度 <0 ℃ ,CPU 讀取超低溫檢測方式加溫 1 分鐘 ,30 秒左右后再改用一切正常檢測方式 , 避免電路零件因超低溫偏移指標值導致電路主要參數更改而毀壞 電滋爐。

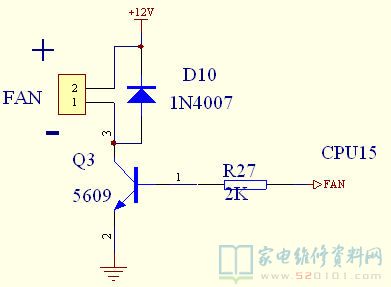

2.16 排熱系統軟件
將 IGBT 及電子整流器 BG 緊靠于散熱器上 , 運用風機運行根據電滋爐進、通風口產生的氣旋將散熱器上的熱及線盤 L1 等零件工作中時發生的熱、加溫炒鍋輻射源進電滋爐內的熱排出來電滋爐外。
CPU 15 腳傳出風機運行命令時 , 15 腳導出高電平 , 電壓根據 R27 送至 Q3 基極 ,Q3 飽和狀態關斷 ,VCC 電流量穿過風機、 Q3 至地 , 風扇運行 ; CPU 傳出風機轉停命令時 , 15 腳導出低電頻 ,Q3 截至 , 風機因沒有電流量穿過而轉停。
2.17 主開關電源

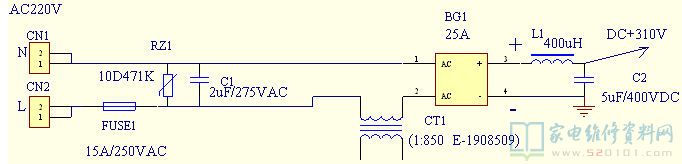

AC220V 50/60Hz 電源經熔斷絲 FUSE, 再根據由 RZ 、 C1 、共模電磁線圈 L1 構成的過濾電路 ( 對于 EMC 傳輸問題而設定 , 祥見注釋 ), 再根據電壓互感器至橋式整流器 BG, 造成的脈沖直流電電壓根據扼流線圈給予給主 控制回路應用 ;AC1 、 AC2 兩邊電壓除送往協助開關電源應用外 , 此外還根據印于 PCB 板上的商業保險線 P.F. 送至 D1 、 D2 整流器獲得脈沖直流電電壓作檢驗主要用途。
注釋 : 因為中國內地現階段并沒有明確提出電滋爐須作強制電磁兼容測試 (EMC) 驗證 , 根據成本費緣故 , 內銷商品絕大多數沒有將 CY1 、 CY2 裝上 ,L1 用漏線替代 , 但一般不危害電滋爐性能指標。
2.18 協助開關電源

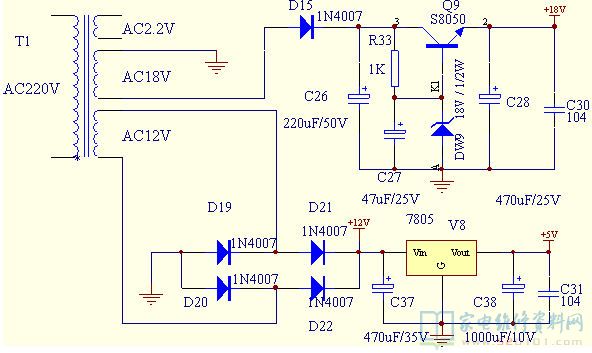

AC220V 50/60Hz 電壓連接變電器原線圈 , 次級線圈兩繞阻各自造成 2.2V 、 12V 和 18V 交流電壓。
12V 交流電壓由 D19~D22 構成的橋式整流電路整流器、 C37 濾波 , 在 C37 上得到的直流電電壓 VCC 除提供風扇應用外 , 還經過 V8 三端穩壓 IC 穩壓、 C38 濾波 , 造成 5V 電壓供控制回路應用。
18V 交流電壓由 D15 構成的半起伏橋式整流電路整流器、 C26 濾波后 , 再根據由 Q9 、 R33 、 DW9 、 C27 、 C28 構成的串連型穩壓濾波電源電路 , 造成 18V 電壓供 IC2 和 IGBT 鼓勵電源電路應用。
2.19 報警電路
電滋爐傳出報知聲響時 ,CPU1 腳導出力度為 5V 、工作頻率 4KHz 的差分信號電壓至無源蜂鳴器 BZ1, 令 BZ1 傳出報知聲響。
