一、電路基本原理介紹

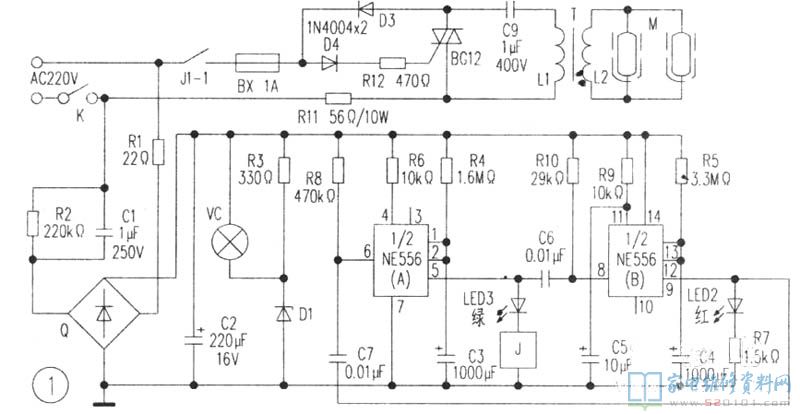

臭氧發生器是根據按時自動控制系統電路操縱運行的。按時電路由間歇性計時器和工作中計時器構成(間歇性計時器使臭氧發生器工作中一段時間后停息一段時間，這般不斷開展)。工作中計時器和間歇性計時器由一個時基電路NE556各自構成A和B2個單穩態電路模塊擔負，2個計時器相互之間耦接在一起，且獨自一人工作中。開關電源經R1、C1降血壓，再由整流管Q整流器，并且經過C2過濾后得到直流電壓提供2個計時器電路。當開關電源接入一瞬間，使NE556(B)單穩態電路⑩腳工作電壓貼近0V，與此同時⑨腳導出低電頻，發光二極管LED2不閃光，此外，⑨腳導出的低電頻使NE556(A)單穩態電路開啟旋轉，其輸出端⑤腳為高電平，發光二極管LED3(翠綠色)照亮，汽車繼電器J得電吸合，其常開觸點J1-1合閉，使臭氧發生器開始工作。NE566(A)的運行時間(即暫穩定時問)由R4和C3的相乘決策(即Ta=1.1 R4×C3)。伴隨著開關電源Vc根據R4向C3電池充電，當c3兩直流電壓(即②腳工作電壓)慢慢升高到2/3Vc時，(A)單穩態電路暫穩定完畢(產生旋轉)，使⑤腳導出低電頻，D3滅掉．汽車繼電器J釋放出來，其常開觸點J1—1校準，臭氧發生器停止工作。而(A)單穩態電路⑤腳導出的低電頻經C6送往(B)單穩態電路的⑧腳開啟端(且這時C5已充裕電)．使(B)單穩態電路處在提前準備運行狀態，故(B)單穩態電路開啟旋轉，其輸出端⑨腳由低電頻變成高電平，LED2被照亮(鮮紅色)，臭氧發生器進到停息環節(停息時間由Tb=1.1 R5×C4決策)。通過一段時間后，NE556(B)單穩電路暫穩定完畢，其輸出端⑨腳變成低電頻，LED2滅掉，該腳的降低沿單脈沖經C7、R8全微分電路至(A)單穩態電路開啟端⑥腳，再度開啟(A)單穩態電路，其輸出端⑤腳為高電平，臭氧發生器再度工作中。這般循環往復地循環系統，進而做到冷藏的目地。若用以消毒殺菌，則活性氧發牛器第一次停止工作時，便要關閉開關電源。

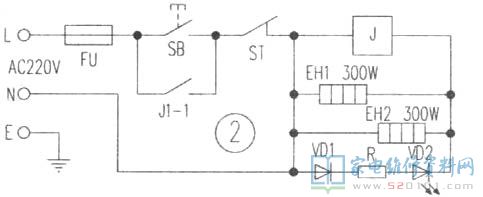

圖2是新益DSX-60B型高溫電子器件消毒柜電電路原理圖，在其中FU是過熱商業保險器，SB是開關電源按鍵，ST是溫度控制板，J是溝通交流汽車繼電器，EH1、EH2是二根石英電熱管。連接開關電源并按一下SB，消毒殺菌顯示燈VD2(鮮紅色)亮，220V交流電流經FU、SB、ST和J組成控制回路．J得電姿勢，其常開觸點J1-1合閉(維持J合閉，電路鎖緊)。EH1、EH2發燙，當消毒室中溫度室的溫度做到125℃時，ST全自動斷掉開關電源，VD2滅掉，J跳停釋放出來，常開觸點J1—1校準，HE1、HE2終止發燙，至此一次消毒殺菌結束。如要再度消毒殺菌，待消毒柜冷至常溫下，再按電源總開關就可以。電路中，FU是消毒柜的保護設備，當升溫極高或發生短路故障故障時，FU馬上融斷，具有保障功效，避免傷亡事故。
二、故障維修案例
例1、一臺振寧XSX-BⅣ型電子器件消毒柜，電源開關關閉后臭氧發生器不工作中。
維修：依據故障狀況剖析，可能是臭氧發生器電路有什么問題。各自查驗汽車繼電器J、熔斷絲BX、二極管D3、D4、R12與BG12、C9、T等電子器件，發覺BX燒壞，BG12的負極與陽極氧化間穿透，導致開關電源不可以對C9電池充電，因無電流量穿過L1，造成M不可以工作中。拆換BX和BG12后，接入開關電源調試，消毒柜工作中一切正常，故障清除。
例2、型號跟上面一樣，有活性氧外溢、
維修：超低溫型電子器件消毒柜有活性氧外溢的狀況主要是箱門密封性不緊導致的在其中，橫打開門式電子器件消毒柜門密封性不緊的因素是磁封門套橡皮擦有油污或橡皮擦條衰老形變。若有油污，可以用抹布蘸肥皂液清理封口；若是封條衰老形變，應拆換封口；還可能是鉸鏈損壞形變，應再次調節鉸鏈和箱門或拆換鉸鏈。電動卷簾門式電子器件消毒柜箱門密封性不緊的根本原因主要是門封條形變，滑軌形變或門封條、滑軌中有油污。若門封條形變，應維修或拆換門封條；若滑軌形變，應開展修整；若門封條、滑軌中有污漬，運用純棉毛巾蘸肥皂液清理
例3、型號跟上面一樣，開關電源打開后有汽車繼電器吸合聲，發光二極管亮，但無活性氧造成。
維修：依據故障狀況剖析，可能是M、T或C9毀壞。關閉電源后各自查驗以上電子器件，發覺C9短路(因為C9不可以蓄電池充電，使L1中無電流量穿過，升壓變壓器次級線圈L2無髙壓造成，導致M不可以水解而無活性氧造成)。拆換C9后，故障清除。
例4、型號跟上面一樣，間歇性計時器不工作中。
維修：依據故障剖析，可能是計時器開關電源電路或NE556時基集成化電路有故障。精確測量耦合電容C2兩直流電壓為0V，精確測量整流管Q的鍵入交流電流止常，從而分辨整流器過濾電路有什么問題。關閉電源后，各自查驗Q和C2，發覺耦合電容C2已穿透(導致時基集成化電路無開關電源，造成該故障產生)。拆換C2，故障清除。
例5、型號跟上面一樣，臭氧發生器工作中不斷。
維修：分忻覺得是計時器電路工作中欠佳。關閉電源后，各自查驗(A1、(B)單穩態電路的外部元器件，發覺電容器C5已穿透，導致(B)單穩態電路⑩腳自始至終為低電頻，造成其輸出端⑨腳也為低電頻．(A)單穩態電路導出端⑤唧為高電平，汽車繼電器J自始至終得電，造成以上故障造成。拆換C5后，接入開關電源調試，故障清除。
例6、一臺勁松牌電子器件消毒柜，臭氧發生器不工作中、

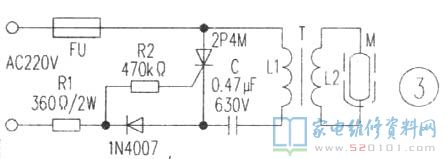

維修：該設備臭氧氣發生器關鍵由激起器和活性氧管構成。圖3是該電子器件消毒柜電電路原理圖。
超低溫型電子器件消毒柜工作中時，激起器將220V交流電流轉化成最高值為300V以上的超聲波髙壓，根據髙壓穿透活性氧管M內的汽體，使玻殼金屬絲網表層的氣體產生水解而生成活性氧。 如工作中時聽不見觸電聲且聞不上活性氧的味道，則應查驗臭氧發生器及有關電路。查驗臭氧發生器鍵入工作電壓一切正常，則斷開開關電源，卸掉臭氧發生器，取下臭氯管二根電級導線，發覺兩銅芯距離很大，因此將兩銅芯距離調節在2mm上下，再裝活性氧管，再插電，二根銅芯間造成髙壓放火花放電，傳出“吱吱”聲，且嗅到活性氧味道，故障清除。
例7、一臺萬寶牌高溫電子器件消毒柜，柜里溫度稍低。
維修：將溫度計放置柜里，長期運行后柜里溫度仍在110℃下列(一切正常時為125℃)，就可以分辨柜里工作中溫度稍低。造成該故障的因素關鍵有：
1．遠紅外加熱管燒毀。
2．溫度控制器并未做到溫度操縱值就提早姿勢。
3．汽車繼電器或溫度控制器欠佳。先觀查石英玻璃管加熱管工作中時色調并不是呈鮮紅色，可能可能是加熱管毀壞。待消毒柜內部制冷后卸掉加熱管，精確測量其電阻測量電阻值為無窮，表明加熱管損壞(一切正常時300W加熱管的電阻值約為160Ω～170Ω)。換用同樣輸出功率和規格的石英電熱管后，故障清除、
例8、型號跟上面一樣，柜里溫度過高。
維修：消毒柜持續運行時間過長乃至不可以全自動關機，多見柜里溫度過高昕致；柜內溫度盡管較高，但仍可全自動關機，多見溫度控制器欠佳所效，而本故障是溫度過高且不可以全自動關閉電源，可能是溫度控制器毀壞。這時拔下電源線插頭，再馬上插回去，發覺綠燈滅掉，可分辨溫度控制器損壞。拆換溫度控制器后故障清除。
例9、一臺康寶SDX-61B型電子器件消毒柜，柜里溫度小于110℃。
維修：遠紅外線高溫消毒柜額定值溫嚏為125℃。若柜里溫度長期小于100℃，表明柜里溫度不足，造成該故障緣故有：
1．遠紅外線加熱管燒毀。
2．加熱管接線頭處接觸不良現象。
3．溫度控制器接觸點未調好或接觸不良現象。

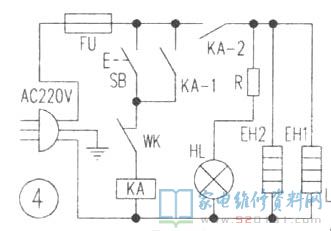

4．汽車繼電器斷路器空氣氧化或電磁線圈燒毀。圖4是該消毒柜電電路原理圖。
查驗加熱管、溫度控制板均無異常，開啟消毒柜底版查驗，發覺汽車繼電器KA電磁線圈毀壞。拆換汽車繼電器(SQX-10F)后，故障清除。
例10、型號跟上面一樣，柜里溫度超出125℃，發熱管加溫不斷。
維修：造成該故障的緣故有：
1．電阻帶溫度控制板WK無效，接觸點不可以分離。
2．汽車繼電器KA的接觸點KA-2黏連。各自查驗WK和KA，發覺WK操縱無效，電阻帶是由二種線膨脹系數不一樣的銅片緊靠在一起做成的。消毒柜恰好是運用二種金屬材料膨脹系數不一樣造成的變形，根據接觸點來控制箱內溫度或使柜里溫度維持在一定的范疇內。拆換電阻帶溫度控制板WK后，啟動實驗，消毒柜溫度操縱一切正常，故障清除。
例11、一臺康寶SDX-52A型電子器件消毒柜，柜里溫度過高，機殼發熱。

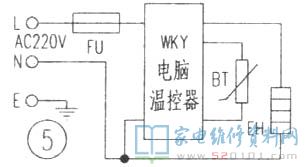

維修：電路如下圖5所顯示。查溫度測量溫度傳感器BT優良。從而分辨，電腦上溫度控制板WKY毀壞。將其拆換后調試，消毒柜工作中一切正常，故障清除。
