常見故障維修：開啟引警蓋，一股濃烈的燒焦味迎面而來，糊味尤以電機處為甚。最先拆下來電機查驗，只看見電機轉子上的電機換向器已一部分損壞裂開。可能是用的時日已久(已應用六年多)，因磨擦而發生的電機碳刷粉末狀慢慢堆積在電機換向器縫間造成短路故障而給予的。
翕著壞電機離開了幾個維修中心都被告之沒法修或即使會修也較價格昂貴。去網上商店想買一個新電機，說成無同種類的，又去美的檢修處了解，答同此型號已停工，有關零配件不會再生產制造，也無庫存商品。
心寒而歸。已經一籌莫展之時，突然想起豆漿機盡管型號規格諸多，但其基本上原理卻各有千秋，都應用溝通交流串勵式電機，而電機的功效同樣，說起不一樣僅僅外觀設計、輸出功率的不一樣(不考慮到內部構造)，那麼只需能選擇一種輸出功率、尺寸類似、可以安裝得上來的別的知名品牌電機替代不還可以?沿著這一構思，通過較為總算在某檢修處尋找一種相近的豆漿機電機，型號規格HC5435—220D，容積比原機稍小些，傳動軸也稍微長些，可能輸出功率也類似，而且安裝孔距及孔間隔也與原機完全一致。遂花了45元回購一個(任意配一刀頭，恰好原刀頭已鈍，鋼好換新)。

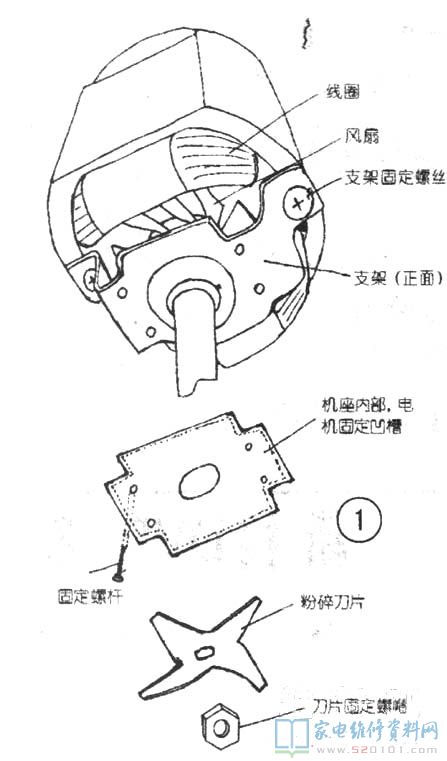

在安裝使用時發覺新電機不可以完全地嵌進軸座內的電機固定不動M槽體，取下電機查驗后才見到新電機靠破碎刀頭一端的支架正臉呈長方型，此一部分是要置入電機固定不動凹形槽內的。而此凹槽卻呈 形(凹形槽內墊個一片防潮硅膠墊片，電機置入后，支撐架的正臉要貼緊硅膠墊片，并從外界鎖住螺釘，方能固定不動住電機，并確保不容易滲水進機內(如下圖1所顯示)，故支撐架的長方型面還必須用挫刀銼去四個邊緣。缺憾的是在銼的環節中不小心銼到電磁線圈，絲包線斷掉多條，瞬間心就涼了，新電機又損毀了!
電機修補后正確應用了2個月再出常見故障，主要表現為神經功能紊亂：逐漸是插電后按住開啟鍵無“嘀”聲卻能嚴格按照一切正常工作中(乃至一插電就自主工作中)；以后是只打漿不加溫；再到打漿僅一秒即停；之后索性一直是按住運行就“滴滴滴”長鳴不僅。但輕按運行幾十次有時候也可以進到加熱程序流程，但直到水開都不打漿。
再維修：在未插電情況下拆卸引警蓋，用數字萬用表檢驗運行功能鍵的撥動開關，一切正常。用電吹風對電源電路一部分吹暖風驅潮后，往杯體里添加規定量的水，插電調試，常見故障現像不會改變。在查驗看時發覺溫度控制電級(下列用“H”表明)在發動機內的固定不動螺絲帽及墊圈銹蝕較比較嚴重(該墊圈與電機整體機身根據輸電線相接)功日散熱管(下列用“G”表明)處亦這般，松掉螺絲帽后一并取下防銹處理并打油，再調試，常見故障依然。
按照線路板手繪畫出該設備原理圖，經較為發覺與《美的智能化豆漿機基本原理及改善》一文所詳細介紹的幾乎同樣(下稱《美》文)；自己豆漿機的IC為M997C0044，而《美》原文中詳細介紹的IC為M9946031，但作用及管腳完全一致，乃至元器件的序號及標值也僅是極少數的不一樣(自己機器少了獨立加溫鍵以及顯示燈，但若有必須也可自主串接)。在參照了別的相關資料后，試作下列剖析，若有不正確或不夠請大伙兒糾正。
水位檢驗電源電路途徑： 5V開關電源→R4(620k)→IC⑧腳及R8(5．6k，與《美》文不一樣)→“H”塑料外殼→水→“G”金屬外殼與電機傳動軸刀頭→R7(100Ω)→地。在其中⑧腳為水位檢驗端。

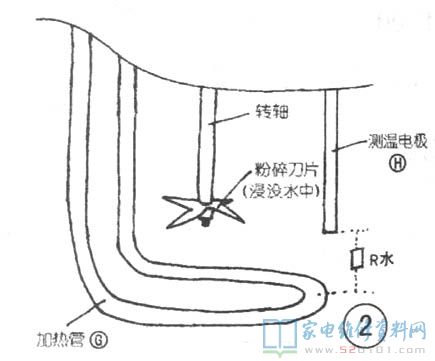

接入開關電源，最先測IC配電端①腳5V，一切正常。測⑧腳2．1V上下，疑偏高，據《美》原文中詳細介紹此腳應是低電頻即可使IC一切正常工作中，但這兒所說的“低”脈沖信號絕對不會是0V，從水位檢驗意見反饋途徑中可看得出：IC⑧腳主要是由5V開關電源電壓根據R4和“R8 R水”分壓以后獲得(R水為“H”與“G”機殼及電機軸上聯接的刀頭間的“水”電阻器，如下圖2所顯示)。用數字萬用表測得“水”阻約160k，依據電源電路分壓原理(在水位通常情況下)，IC⑧腳電壓應是：
(若沒有水則5V電壓通過R4加至IC⑧腳，⑧腳呈高電平被封禁并警報，此為沒有水維護情況)。因為水位檢驗經過好幾個階段，在其中任一階段接觸不良現象或短路都是會導致⑧腳電壓出現異常從而危害豆漿機工作中。故在關閉電源情況下逐一測“水位檢驗途徑”中各構件以及連線，但未發現問題。試將C12、C13更換，也末見改進。在查驗水位檢驗無果狀況下，想起“G”有時候也可以工作中，是不是溫度控制“H”欠佳呢?為能徹底消除問題，焊下“H”，取一50k電阻器代之連接電源電路，插電后慢慢調小電阻器電阻值，仿真模擬“H”內的溫度傳感器因溫度上升而電阻值漸變色小的全過程，但豆漿機依然“死不改悔”。將焊下的“H”放進涼水中獨立加溫，“H”中溫度傳感器電阻值從常溫狀態的約49k慢慢轉變到水沸騰時的4k上下，這表明“H”為好，遂將其焊回原點。
轉過頭來想，即然⑧腳電壓有偏高的行為，那麼人為因素地給它“低”脈沖信號怎樣呢?試將一小電阻值電阻器聯接至“H”與“G”機殼中間(減少“水”阻)，并當心不許其遇到破碎刀頭，避免電機旋轉時遇到。插電測⑧腳電壓0．7V上下，按住開啟鍵不一會杯體就熱了，這就證實⑧腳電壓的確偏高。但是試了多次，雖然每一次都能進到到加熱程序流程，但大部分情況下是直到杯身體內水開都不打漿，有時候能打漿又立刻終止。就在猜疑是不是CPU欠佳時，忽然發現(G)壁厚色調稍暗，沒有金屬材料的那類光澤度，仔細觀看還含有花紋，“H”表面也是這般，使用數字萬用表測“G”金屬材料外內壁隨意二點間電阻值，居然非常大且不太平穩。怪不得電壓偏高；問題恰好是出在水位檢驗途徑上!恰好是這暗花紋的存有，等同于增加了“R水”的電阻值，而拉高了Ic⑧腳的電壓。盡管之后人為因素在“G”與“H”機殼間接性一小電阻器，減少了⑧腳電壓，但因接進帶暗花紋的塑料外殼上，而這一層花紋“膜”電阻值是不穩定的，因此導致神經功能紊亂。除掉人為因素接的小電阻器用鋼絲球將“G”、“H”機殼放亮后調試，果真恢復過來!
檢修總結：1．“膜”層的發生與自己家中的清潔習慣性相關。為避免磨傷金屬材料表而，在豆漿機應用結束擦冼時都用軟抹布，長期性這般。而豆槳、花生漿終究歸屬于(油)粘性成分，時間長了總是會在金屬表層上粘附一層“膜”，非鋼絲球等硬質的原材料不可以除去。之前有時也遇到過神經功能紊亂的狀況，但未知其緣由，如今知道，之前應用工作頻率較低，“膜”層薄，常見故障輕度。而在電機“修”復以后應用2個月間，幾乎每天在使用，加快了“膜”垢的造成，進而使常見故障目益加劇化。
2．修補后特地測IC⑧腳電壓，發覺其標值并不是一成不變，反而是伴隨著溫度的上升在1.75V-1.24V左右轉變。這是由于“水”阻隨溫度上升而減少的原因。
3．該設備從電機“修”復至今迄今己經一年(應用工作頻率約兩三天一次)，現仍一切正常。也曾碰到電機傳動軸量緊，旋轉不暢狀況，這也是含油軸承缺油，滴上潤滑脂后修復如初見。
