南寧市多麗C21電滋爐,插電后設備能傳出“嘀”的語音提示

常見故障狀況:小編接修一臺南寧市多麗C21電滋爐,插電后設備能傳出“嘀”的語音提示。放入鍋燒開水,開機一瞬間顯示器表明“1300”字眼,隨后快速消退,既不加溫也無警報聲,三秒鐘后設備進到待機狀態。
常見故障維修:小編在路測量功率管(H20R1202)D—S極間電阻值一切正常,但沒有測量G—S極問電阻值,就分辨其一切正常(錯判);然后查驗各電阻器的電阻值均一切正常;測量電壓經整流器濾波電路以后電壓為300V,2組低電壓5V、18V輸出電壓分別是4.85V、18.5V,也草率地判其一切正常(第二次錯判)。通過這一輪維修仍找不到常見故障所屬。再度放鍋燒開水并細心聆聽,自始至終未聽見檢鍋響聲,猜疑u2(LM339)推動單脈沖輸出端②腳至輸出功率輸出管中間有什么問題。經取出功率管測量才發覺其G—S極問短路故障,在測出功率管G極對地電壓為0V以后,安上F25N1200放鍋燒開水,開機控制面板表明“1300”后不會再消退,設備進到一切正常的加溫情況直到水沸騰。

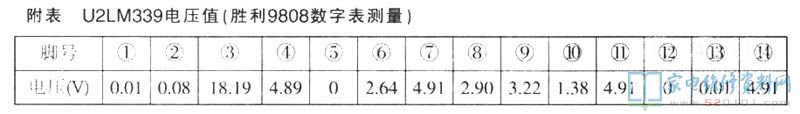

沒想到第二天燒開水,當鍋里面的水加溫至約80℃時,突然火花一閃并傳來“啪”的一聲。經查驗保險絲管爆裂、功率管再度毀壞,這表明機內也有安全隱患。擴張查驗范疇,先查驗促進管Q3(8050)、Q4(8550),發覺Q3變大倍率偏小,索性將兩管一齊拆換;并查驗功率管G極外的接地線電阻一切正常,插電測出G極電壓為0V:下面測電壓比較器u2輸出功率推動輸出端②腳電壓為0.25V(一切正常應在0.1V下列),拆換u2以后其②腳電壓降至0.1V下列,與此同時評測U2各腳電壓如附注所顯示,從而表明屢損功率管是由U2欠佳而致。因此裝上功率管,將水燒至燒開,設備都一切正常。
客戶那天晚上應用約1鐘頭上下,機內也是光亮一閃伴隨“啪”的一聲。核查保險絲管、功率管又一次毀壞。就是這樣前后左右連損六個功率管,客戶煩了,我就怕了。該怎么辦?還修不修?

充分考慮每次檢修時將重心放到單脈沖檢驗電源電路、同歩電源電路和輸出功率輸出電源電路,而針對配電電源電路則沒有完成過認真細致的查驗,因此決策對開關電源開展進一步的查驗。

拆下來毀壞的元器件,裝上保險絲管,功率管臨時不安裝,插電測量5uF耦合電容兩邊電壓為302V,拆下來用數字表測量其容積為5.02uF,一切正常;然后又測量0.4uF串聯諧振電容器也一切正常。再用數字表測量2組低電壓配電各自為18.2V和4.81V(稍低),檢測穩壓電源U4(78L05)輸出端隨后開機使CPU傳出開機數據信號,發覺U4輸出端電壓在4.6~4.7V中間起伏,猜疑屢損功率管的元兇便是 5V電壓小平穩而致,進一步測量U4鍵入端電壓為6.6V,將德波電容器C7(100uF/16V)拆下來,用表針表測量其蓄電池充電一切正常,用數字表測量還不上2uF,因此用一只220uF/25V電容器代用之,C7兩邊電壓巳升到7.5V,再測量U4輸出端電壓或是不夠5V,僅有4.91V且也有輕度起伏狀況。難道說U4也有什么問題?堅決拆換U4以后電壓總算平穩在5.04V。裝上功率管調試修復了一切正常。又經客戶三個多月應用,也末見一切欠佳的體現。
