        富士寶IH

        發布日期: 2021-12-24 01:20 瀏覽:145
        核心摘要:筆者接修一臺富士寶IH-S1902電磁爐接通電源后無反應。拆機,發現其供電足開關電源。檢查R50(10Ω/2W)燒黑開路,進一步檢查,發現集成電路TFC719擊穿損壞(⑦、⑧腳有明顯的損壞痕跡)。因市
        小編接修一臺富士寶IH-S1902電滋爐接入主機電源后無反映。拆卸,發覺其配電足開關電源電路。查驗R50(10Ω/2W)燒黑引路,進一步查驗,發覺電子器件TFC719穿透毀壞(⑦、⑧腳有顯著的毀壞印痕)。

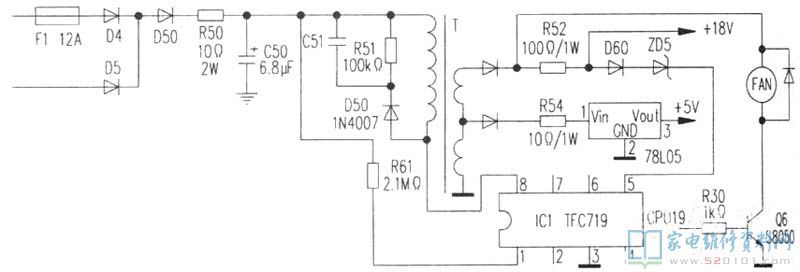

        因銷售市場上無該型號規格電子器件TFC719售賣,因為在線路板卜可以看得出開關電源電路給予雙路直流電源 18V、 5V。因此選購了24V變電器,對它進行更新改造,并畫出其開關電源一部分原理圖,如下圖1所顯示。

        富士寶IH

        作法是:

        (1)焊下R50、TFC719、R52、R52前二極管、R54前二極管。

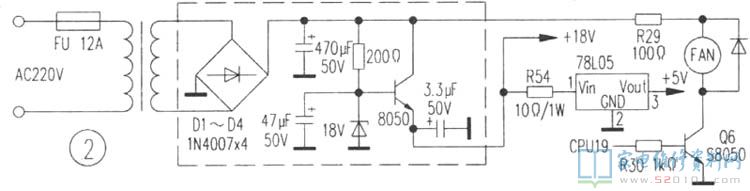

        (2)在個人名片上依照圖2斜線框中電源電路制做一塊 18V電源板,電子器件主要參數如下圖所示。

        富士寶IH

        (3)將變電器220V端電焊焊接在D4、D5的左方, 5V導出及風扇電源電路按圖2連線。可能是變電器的容積稍低,剛開始時將風扇( 18V)立即接在 18V導出端上,8050的偏置220Ω電阻器改成560Ω,不接加溫線盤開機,風扇旋轉,但 18V降至 12V,故將風扇接在整流器導出端。其他電子器件按圖2所顯示修改。
        (4)插電后精確測量 18V為 19V; 5V仍然精確。不接加溫線盤開機,風扇旋轉一切正常,精確測量 5V精確, 18V減少了零點幾伏。
        (5)用220V/100W電燈泡替代加溫線盤,開機,有檢鍋的響聲,但電燈泡沒亮,亦無警報聲。
        (6)用自攻螺絲將變電器及 18V電源板固定不動。修復聯接加溫線盤及全部連線,調試恢復過來。
