galanzWD800B微波爐加熱,微波加熱一切正常,不可以

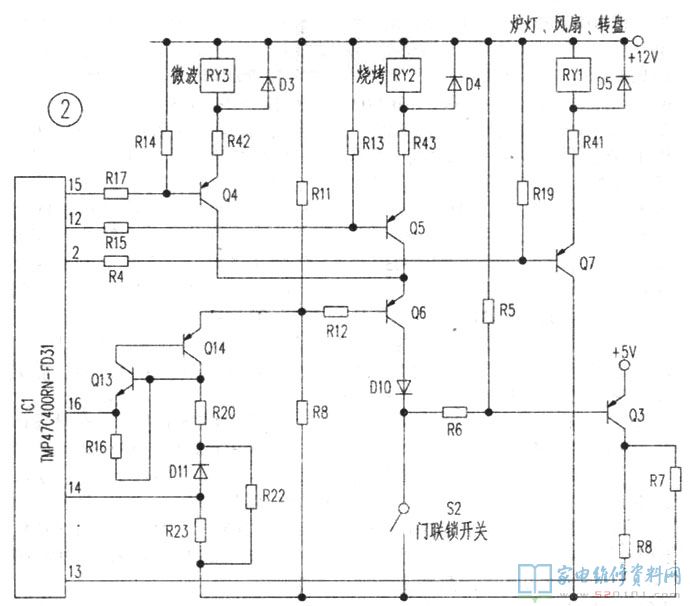

剖析維修：參照下面的圖，按住“薄塊烘烤”鍵，Ic1 12腳導出低電頻，經R15使Q5關斷，烘烤汽車繼電器RY2吸合，接入烘烤加熱器電源電路(見圖1)220V電壓加至烘烤加熱器H發燙對食材烘烤。拆卸機殼，為安全性維修考慮，拔出來髙壓直流變壓器E器T1初中級壓接件，斷開髙壓電源電路開關電源。

設定烘烤情況調試，能聽見烘烤汽車繼電器吸合姿勢聲，精確測量烘烤加熱器H兩邊有220V工作電壓，從而確定，烘烤控制回路工作中一切正常，故障出在烘烤加熱器。該烘烤加熱器由兩只110V/500W石英加熱管串連而成，測在其中一支石英加熱管電阻器無窮，一切正常電阻器為22Ω上下，表明該石英加熱管燒毀造成該故障，換掉一支好的石英加熱管，故障即清除。
