微波爐加溫一切正常,故障清除

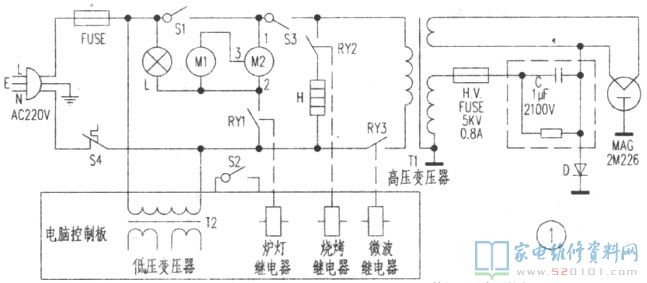

剖析維修：該微波爐電路圖如下圖1所顯示，關鍵由低電壓電路、電腦控制電路和髙壓電路三部份構成。當關掉爐膛后，經門互鎖電源開關S1、門監管電源開關S3、磁控管溫度控制器S4、微波火力點汽車繼電器、變電器T1初中級后，在次級線圈導出3.5V、2000V2組交流電流，3.5V為磁控管MAG鎢絲配電，2000V經髙壓保險絲管H.V.FUSE后，由高壓電容C、高壓二極管D構成半波倍壓整流，造成約4000V直流高壓電源加至磁控管MAG的負極，MAG以800W發射微波，根據波導管傳輸并發射至爐腔，時食材開展微波加溫。依據故障狀況剖析，低電壓電路和電腦控制電路一切正常，分辨故障出在髙壓電路。關閉電源，拆卸機殼，用絕緣層螺絲刀將C兩邊短路故障有極強的充放電狀況，表明C一切正常。然后檢驗T1、H.V.FUSE、D和MAG等電子器件，發覺MAG鎢絲短路，造成磁控管不可以發射微波造成上述故障，拆換MAG(型號規格2M226)后，插電調試，微波爐加溫一切正常，故障清除。
