美的電磁灶發生“不警報不加熱”故障

故障狀況：小編接修一臺美的新式MC-SP215（電腦主板碼MC-IH-M02-B2）電滋爐，上電開機后發生“不警報不加熱”故障。

剖析維修：美的電磁灶發生“不警報不加熱”故障，是常用的故障之一。該故障涉及到覆蓋面廣，其潛在性故障范疇一般普遍為：同歩電壓較為電源電路、浪涌保護電路、推動運算放大器、LC耦合電路、髙壓維護檢驗電源電路。

一、同歩電壓較為電源電路故障

檢修時，將電磁灶上電休眠完用500型數字萬用表直流電電壓10V擋測電壓比較器U2B⑦腳積分電路鍵入端對地4V電壓，一切正常，若該電壓稍低，多見取樣電阻R13(240k／1W)變值、引路，貼片電容C8走電、及U2B毀壞；測U2B⑥腳正相反鍵入端對地3．8V電壓，一切正常，若該電壓稍低，多見取樣電阻R11(240k／1W)變值、引路，貼片電容器C7走電、或U2B毀壞：測U2B①腳導出端對地5V電壓，一切正常，若該電壓稍低，多見電阻R27引路、或U2B損傷，均會導致上電開機后發生“不警報不加熱”故障。

二、浪涌保護電源電路故障

檢修時，將電磁灶上電休眠后用數字萬用表測電壓比較器U2A⑤腳積分電路鍵入端對地3．2V電壓，一切正常。若該電壓較高多見溝通交流耦合電容器C15走電、貼片電容器C13漏電、電阻R42引路及U2A毀壞。均會導致上電開機后發生“不警報不加熱”故障。

三、推動運算放大器故障

檢修時，將電磁灶上電休眠后用數字萬用表測電壓比較器U2D⑩腳正相反鍵入端對地5．6V電壓，一切正常：測U2D 11腳積分電路鍵入端對地2．3v電壓；測U2D 13腳導出端對地0．01V一切正常，正常。那樣，多見推動變大三極管Q4集電結與發射極穿透、貼片電容C12走電、限幅穩壓二極管Z1穿透，均會導致上電開機后發生“不警報不加熱”故障。

四、LC耦合電路故障

檢修時，將電磁灶上電休眠后用數字萬用表直流電電壓500V擋，測IGBT管集電結對地305V電壓，一切正常。若該電壓稍低的時候會導致下列故障；(1)上電時爆燒IGBT管；(2)上電啟動加熱時發生“警報不加熱”故障；(3)上電開機后發生“警報不加熱”故障。此外當IGBT管、操縱極與發射極穿透、及串聯諧振電容器無效時，會導致上電開機后發生“不警報不加熱”故障。

五、髙壓維護電源電路故障

電磁灶髙壓維護電源電路，是為了確保電磁灶在加熱工作上不發生異常狀況，髙壓維護電源電路時時刻刻檢驗IGBT管集電結電壓，當IGBT管集電極電壓貼近該管限制抗壓值時，為防止IGBT穿透毀壞而設定維護電源電路。

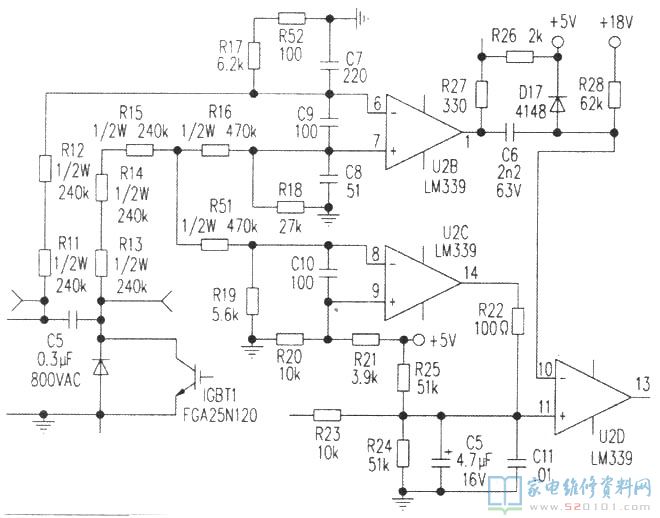

檢修時，將該電磁灶上電啟動，用數字萬用表直流電電壓10V擋，按圖下測電壓比較器U20⑨腳積分電路鍵入端對地3．6V電壓，一切正常；測U2C⑧腳正相反鍵入端對地12V電壓較高(一切正常為0.9V)；測U2C 14腳導出端對地2．2-3.5V，電壓起伏。數字萬用表撥至Rx100擋，測電壓比較器U2C外部元器件均一切正常，拆換電壓比較器后整體恢復過來。本例故障是因?yàn)殡妷罕容^器U2G損傷，使占空比管控電源電路電壓升高，經CPU集成ic鑒別后，根據也就能電源電路驅使IGBT管終止加熱實拖維護。
