galanzC18C

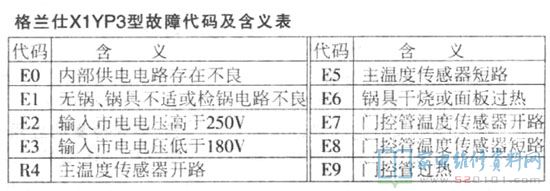

常見故障撿修：經查詢表獲知，表明E1歸屬于不檢鍋常見故障，一般因為炒鍋置放不適感或檢鍋電源電路欠佳所造成。最先，查驗門控管G極的檢鍋脈沖幅度是不是充足。通常足用示波器觀查波型，一般每過1一5秒會見到持續好多個窄脈沖，幅度約為0．5-2．5V。假如脈沖遺失或幅度不夠，可沿有關電源電路逐一檢驗。系統檢測均屬基本上一切正常(謹記此脈沖不能用數字萬用表想要喟示波器開展檢驗，不然，既不可以檢驗到詠沖幅度，又因啟動時直流電流表引進的影響脈沖造成門控管燒蝕)。

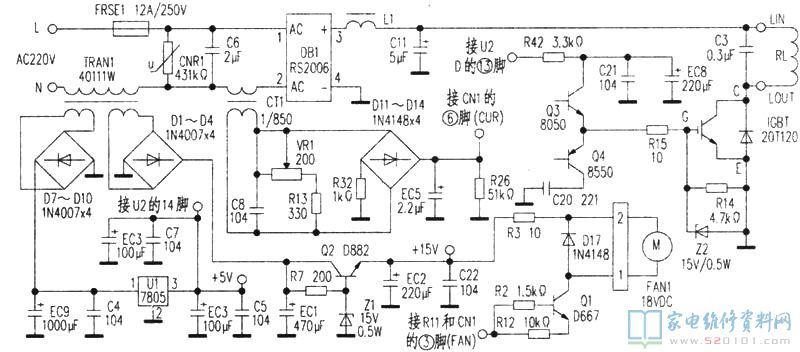

隨后，關閉電源時查驗 300V開關電源過濾電容是不是存有容積不夠，一般可以用電容表精確測量其容積是不是與額定值值相符合，或是用同規格型號電容立即代用該設備經查驗C11屬一切正常。以后，撿查電壓互感器CT1及次級線圈輸出電壓的檢鍋工作電壓是不是一切正常，通常是用示波器開展精確測量，其幅度約為0．2V，脈沖間距和檢鍋脈沖一致。匯總檢修工作經驗獲知，導致此工作電壓出現異常的關鍵因素有：CT1本身存有堵轉短路故障、引路或走電；穩壓管D11～D14中存有性能欠佳；可變電阻VR1存有接觸不良現象或走電；過濾電容C8、EC5、C4(接U1的①腳，本圖未標上)存有短路故障、引路、走電或容積不夠。

該設備經逐一查驗發覺為電容EC5存有穿透短路故障，采用同規格型號電容給予拆換，再復原被拆元器件，插電實際操作開機后整體恢復過來工作中，常見故障消除。此外，假如碰到穩壓管D11—D14存有性能欠佳，會導致一部分型號發生不檢鍋狀況，用數字萬用表不容易測到，可選用“代用法”立即代用。
