電磁灶電壓鍵入端加接隔離變壓器

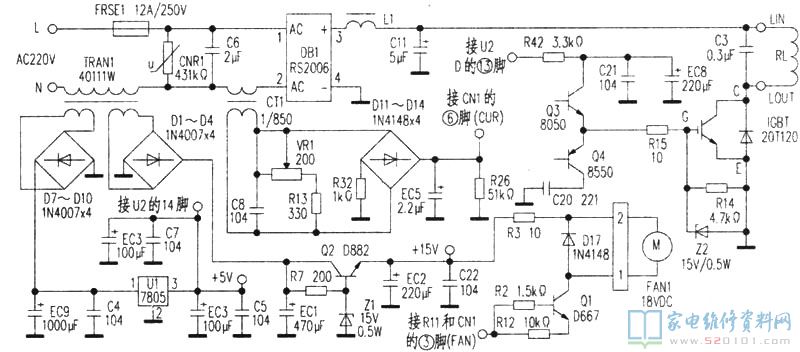

故障維修：依據該故障狀況融合電磁灶電路基本原理開展剖析，一般分辨為主導開關電源電路、協助開關電源電路、門控管(IGBT)電路及主板芯片(CPU)電路等發生故障所造成。最先，為了確保人生道路的安全性，避免觸電的產生，在電磁灶電壓鍵入端加接隔離變壓器。次之(電路見下面的圖)斷開加溫電磁線圈RL的LIN端，接入主機電源后用數字萬用表交流電流擋測量整流橋堆DB1的①、②腳工作電壓約為300V，一切正常。

用直流電壓擋各自測量三端穩壓管塊U1(7805)的①、②和②、③腳相匹配工作電壓約為10V和1．2V，因此猜疑U1欠佳。隨后，關閉電源后拆換U1再插電，電磁灶無表明，再度測量U1的①、②和②、③腳的相匹配工作電壓均與第一次被測值基本一致，用手去摸U1的外表溫度很高，這時確定 5V配電電路中存有比較嚴重短路故障。因此選用“切分法”和“引路法”各自斷開 5V開關電源的環路負荷或元器件，來辨別故障位置和緣故。

當斷開C7的一端并插電時電磁灶有表明，測量 5V開關電源恢復過來，關閉電源后用電量阻攔檢驗C7兩邊電阻值不大，表明C7存有穿透短路故障。最終，用同尺寸的電容器給予拆換，經查驗別的電路一切正常后，復原已斷開加溫電磁線圈RL的LIN端和被拆元器件，放好平鍋，拆卸隔離變壓器，插電后實際操作啟動，整體恢復過來工作中，故障清除。
