三桁瓦YP5

三桁瓦YP5-4ⅡC型抽油煙機電源電路構造簡易，回應敏感度高，具備全自動排廚房油煙和全自動警報等作用。

一、電路圖講解剖析

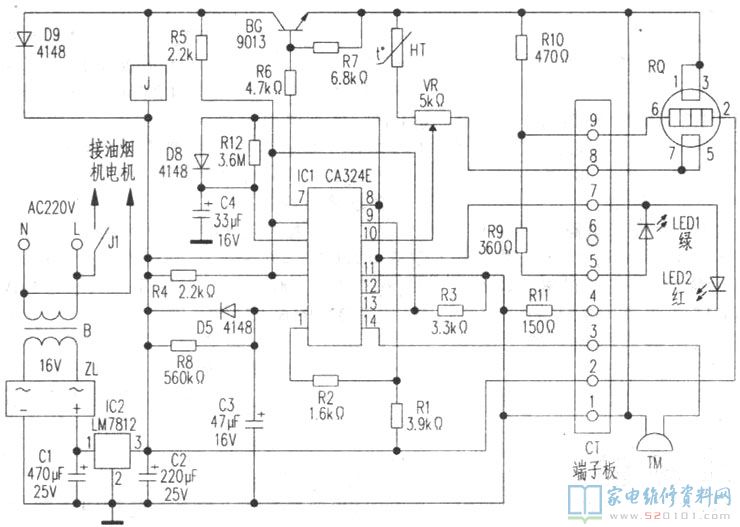

依據實體制作電路圖講解如圖下所顯示，整體電源電路由氣敏器、四放大電路電子器件IC1(CA324E)等構成。

接入主機電源后，220V交流電一路經溝通交流汽車繼電器J的常開觸點J1接入抽煙機電機；另一路經變電器B、電子整流器ZL、耦合電容C1和C2、穩壓管電子器件IC2獲得12V直流電電壓做為全自動控制回路工作中開關電源。
氣敏器RQ、廚房油煙濃度值調整電阻器VR與溫度傳感器HT分壓后加至IC1-A1⑩腳。當房間內濃煙濃度值小于響應值時，RQ的①、③與⑤、⑦出腳間半導體材料電阻器大，IC1-A1⑩腳電壓小于⑨腳電壓，⑧腳輸出低電平，與此同時IC1-A2 12腳、IC1-A4⑤腳為低電平，IC1-A2 14腳輸出低電平，推動管BG截至，汽車繼電器J斷掉，常開觸點J1-不合閉，抽煙機電機不轉，顯示燈LED1亮綠光，整體處在待命狀態。
當房間內濃煙濃度值做到響應值時，RQ的①、③與⑤、⑦出腳間半導體材料電阻器減少，IC1-A1⑩腳電壓高過⑨腳電壓，⑧腳輸出高電平，顯示燈LED滅掉，而LED2亮彩光，IC1-A2 14腳輸出高電平，TM傳出間歇性警報聲，提醒房間內廚房油煙濃度值超標準。與此同時IC1-A4⑦腳也輸出高電平，BG關斷，J吸合，J-1合閉接入開關電源，抽煙機電機運行運轉，把混濁濃煙排出來戶外。
由D8、R12、C4構成排煙系統延時電路。當房間內濃煙濃度值恢復過來后，C1-A4⑧腳輸出低電平，D8截至，已電池充電C4電壓根據R12充放電，期內使c1-A4⑤腳為高電平，使電機運行一段時間(約3分鐘)，將殘余廚房油煙排清。當C4充放電完畢后，C1-A4⑤腳為低電平，⑦腳輸出低電平，BG截至，J釋放出來，J1-1關閉電源，電機轉停。

由C3、R8、IC1-A3構成開機延時電路。插電后，C1-A3③腳電壓慢慢上升至8V，而②腳電壓因開關電源經R8對C3電池充電，約2分鐘后升到8V，當②腳電壓小于8V期內，①腳輸出高電平，警報和排氣管電源電路均不工作中，以防剛開機時易氣敏器處在熱態而造成錯誤操作。D5的功效為C3給予充放電安全通道，減少再度開機時間間隔，為下一次開機做好提前準備。

二、高發常見故障檢修
例1：LED1沒亮，控制回路不工作中。
剖析維修：依據常見故障狀況剖析，多是電路有關元器件毀壞。用表精確測量IC2③腳對地電壓0V，一切正常為12V，焊下C2測其正常，再測①腳電壓18V，此值一切正常，從而確定IC2內部線路毀壞導致③腳無電壓輸出造成上述常見故障，拆換IC2(7812)后，插電開機，控制回路工作中一切正常，常見故障清除。
例2：全自動排煙系統失效。
剖析維修：抽油煙機長期性運行在餐廳廚房，氣敏器的防塵蓋被油污遮蓋，氣敏器敏感度減少而致。關閉電源，拔出來氣敏器，用柴油或清潔液清洗晾曬再應用。若常見故障仍然存有，可能是氣敏器電加熱管短路(RQ②、⑥出腳間一切正常電阻器約35Ω)或內部半導體材料毀壞，可以用MQ-211型或MQ-N5型氣敏器立即代用。
例3：LED2亮，但排氣管電機一直運行。
剖析維修：遇此常見故障最先查驗電機是不是毀壞，不然是全自動控制回路有常見故障。關鍵查驗BG、是不是穿透短路故障，若一切正常多是接觸點J1繞蝕粘死斷不動造成上述常見故障，拆換J(4098型)，常見故障清除。
